Exemples de réalisation

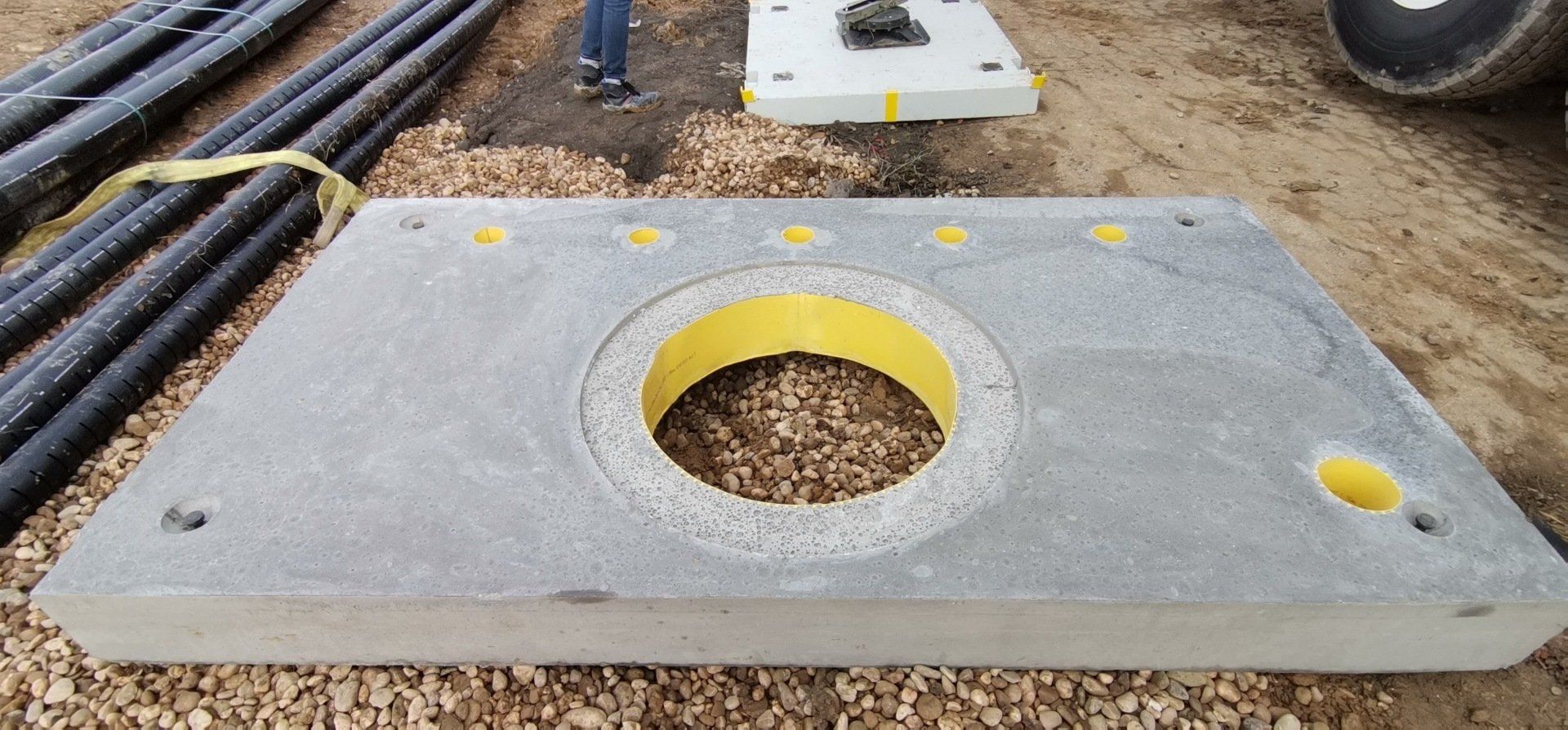

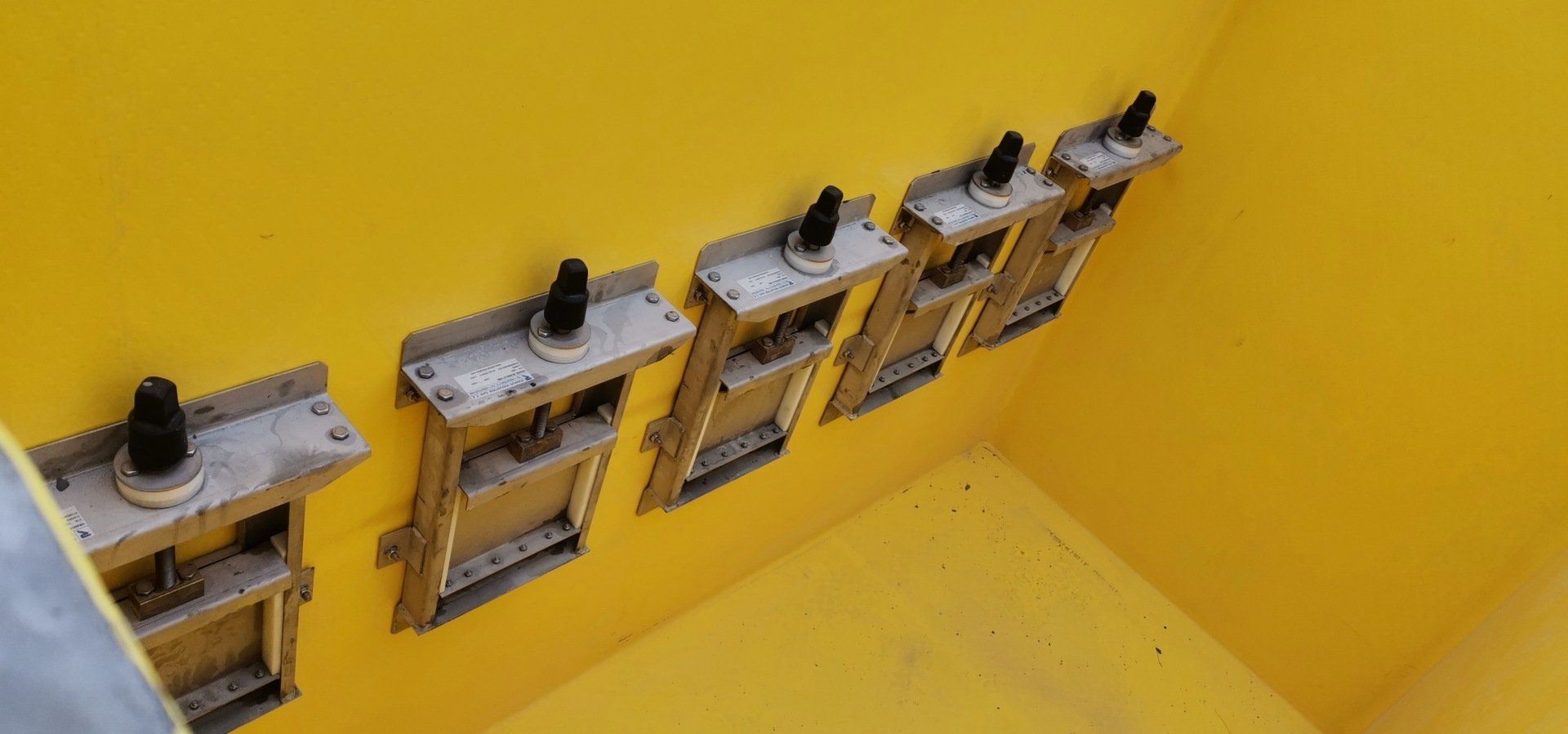

Regard de collecte de lixiviat
Avec revêtement PEHD et vannes fournies et montées en usine.
- Dimensions intérieures : 2.60 x 1.20 x Ht 6.90m
- Poids total : 33.90 tonnes
- Poids de l'élément le plus lourd : 10.60 tonnes
- Fabricant : Beton Müller
- Réalisation :
décembre 2020
Ouvrage de sectionnement
Fabriqué en 6 éléments à claveter sur chantier.
Raccordement sur conduite existante.
- Dimensions intérieures : 5.60 x 5.50 x Ht 4.17m
- Poids total : 95 tonnes
- Poids de l'élément le plus lourd : 19.30 tonnes
- Fabricant : Kleihues
- Réalisation : septembre 2020
Ouvrage pour canal venturi
- Dimension intérieure : 4.125 x 0.60 x Ht 1.60m
- Poids total : 12.60 tonnes
- Fabricant : M.R.B.
- Réalisation : septembre 2020
Station de traitement
Assemblage des éléments avec système "Ankrobox", joint hydrogonglant et joint butyle.
Ouvrage composé d'une chambre collecteur, 2 chambres techniques sèches (avec mise à la terre), d'une chambre pour biofiltre et d'une cheminée d'accès indépendante.
- Dimensions intérieures : 3.30 x 3.70 x Ht 5.20m
- Poids total : 80.90 tonnes
- Poids de l'élément le plus lourd : 28.30 tonnes
- Fabricant : Kleihues
- Réalisation : avril 2019
Ouvrage de déversement Ø2500
avec 2 réservations Ht 1000x1500mm pour déverse
branchement Ø800 fonte avec manchette Predl
et couronne de lestage
- Dimensions intérieures : Ø2500 x Ht 4.71m
- Poids total : 16.25 tonnes
- Poids de l'élément le plus lourd : 8.95 tonnes
- Fabricant : M. R. B.
- Réalisation : mars 2019
Chambre collecteur et de comptage eau potable
Assemblage des éléments avec système "Ankrobox", joint hydrogonglant et joint butyle.
- Dimensions intérieures : 2.00 x 2.50 x Ht 3.36m
- Poids total : 33.50 tonnes
- Poids de l'élément le plus lourd : 10.50 tonnes
- Fabricant : Kleihues
- Réalisation : septembre 2018

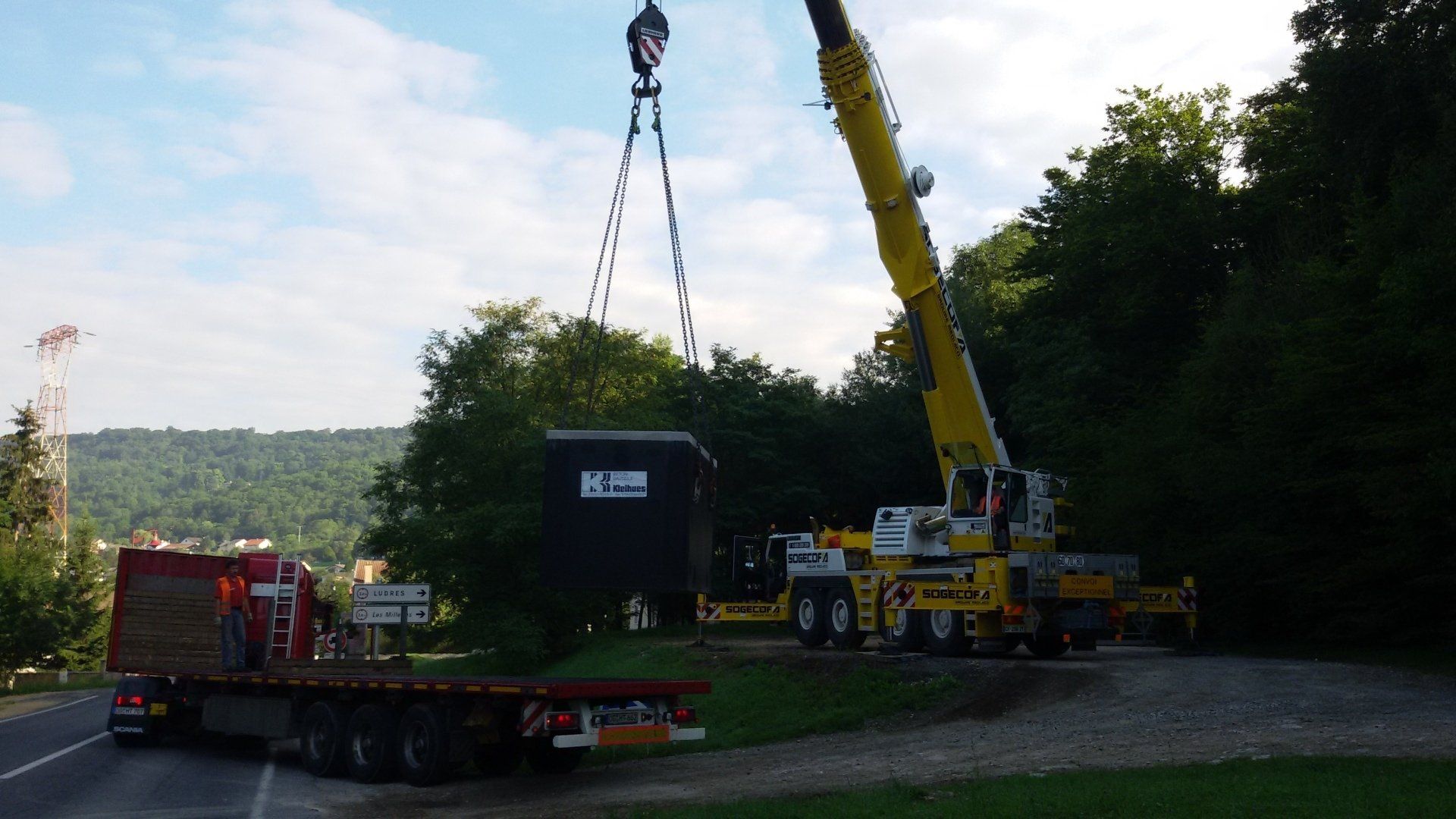

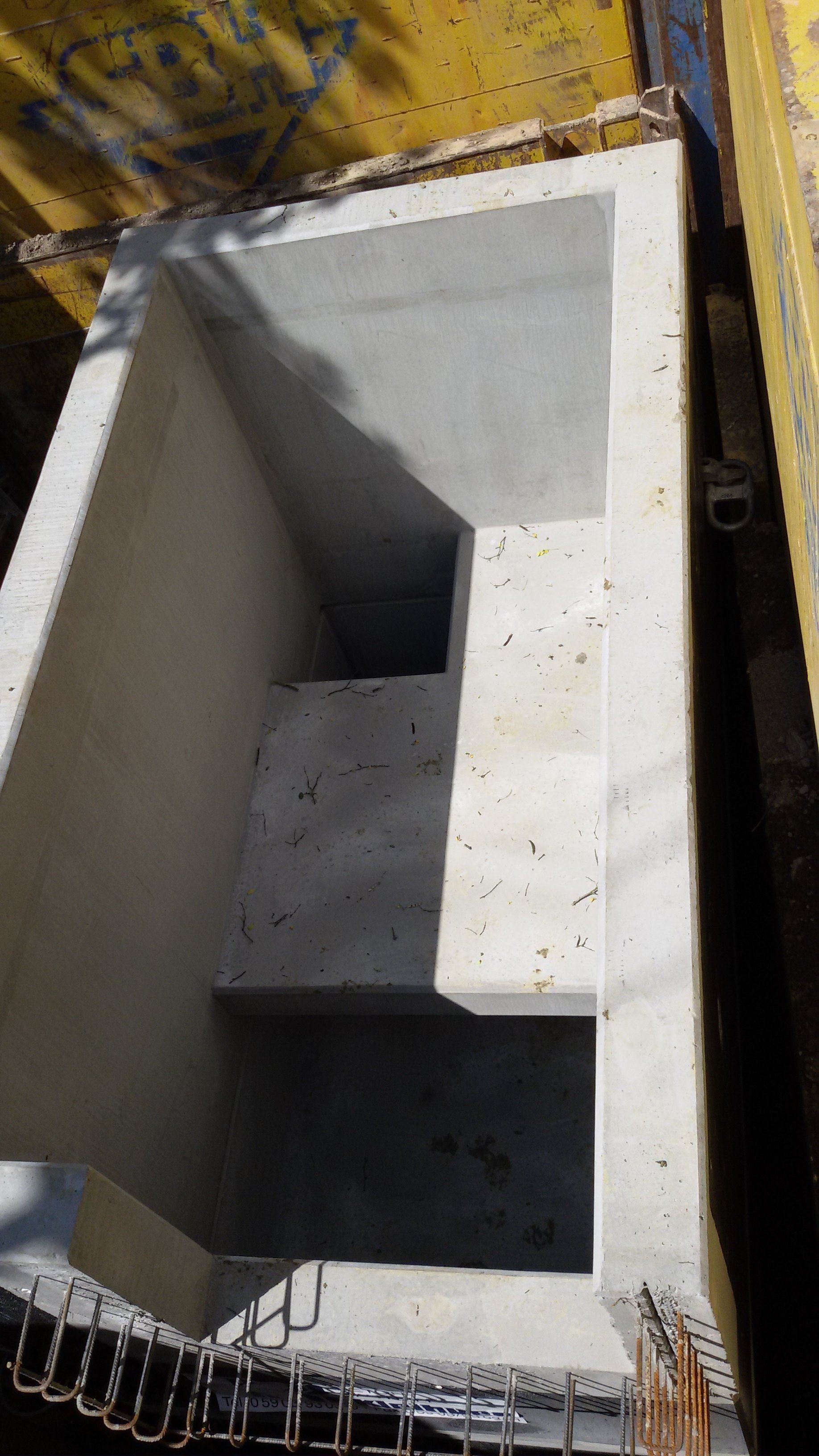

Ouvrage de chute
avec paliers intermédiaires
brise jet
- Dimensions intérieures : 2.50 x 1.50 x Ht 4.00m
- Poids total : 25.80 tonnes
- Poids de l'élément le plus lourd : 11.60 tonnes
- Fabricant : Kleihues
- Réalisation : juillet 2014

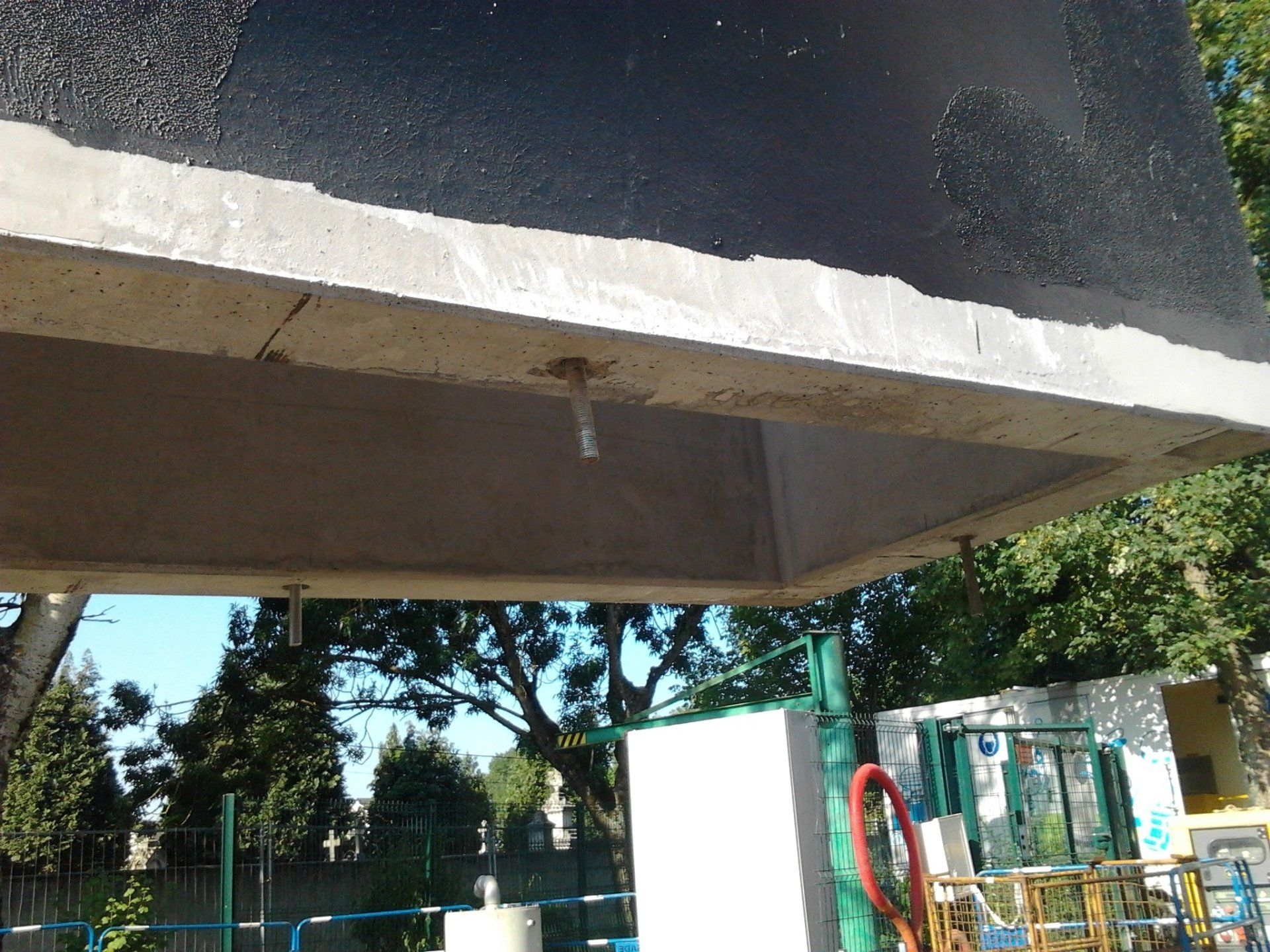

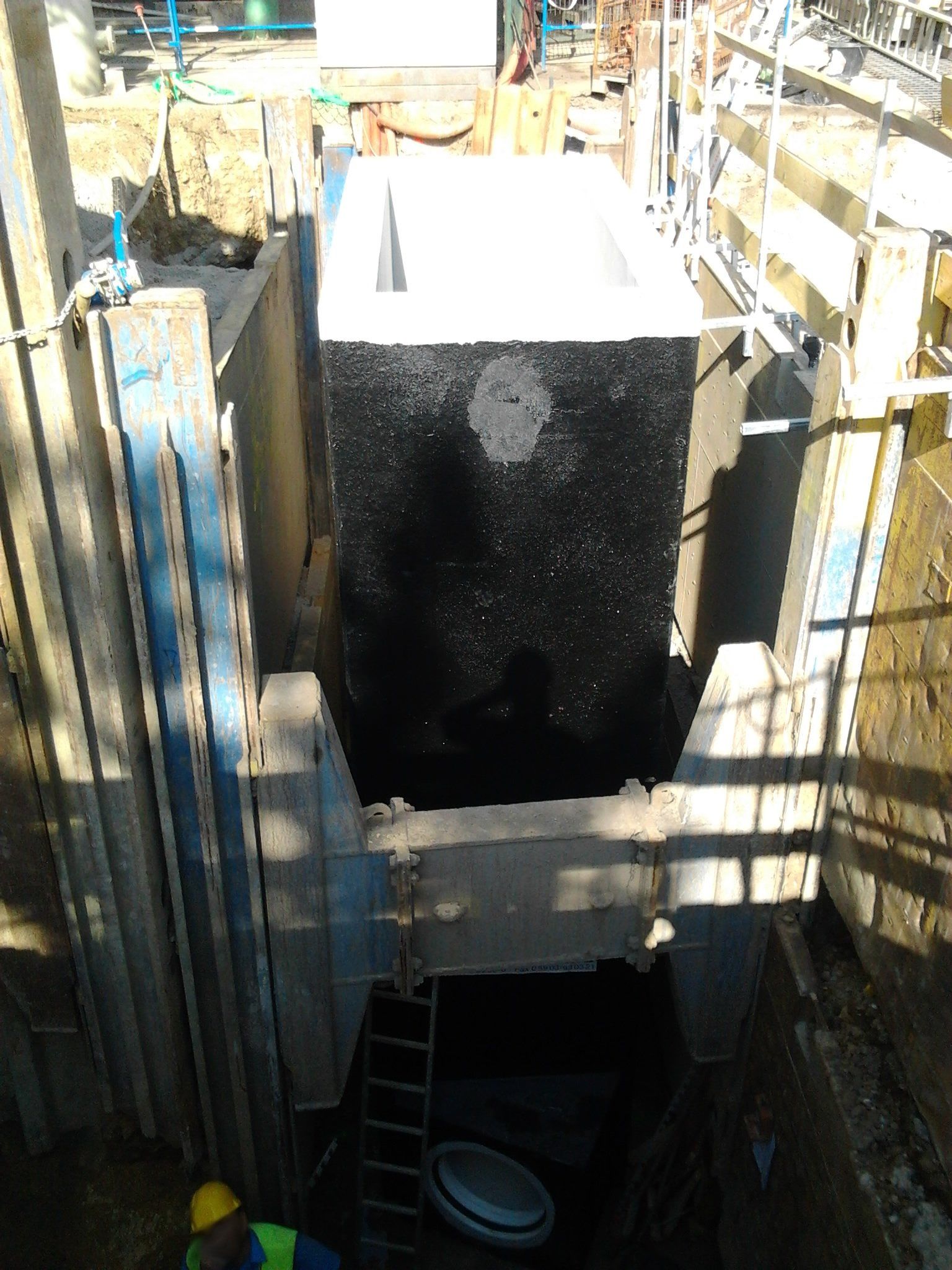

Ouvrage dessableur
avec bossage pour raccordement Ø600 fonte avec déviation angulaire
- Dimensions intérieures : 1.00 x 2.30 x Ht 5.00m
- Poids total : 40.45 tonnes
- Poids de l'élément le plus lourd : 10.80 tonnes
- Fabricant : Kleihues
- Réalisation : juin 2014
