Exemples de réalisation
Bassin de rétention
en cadres section 250x50cm
Pour un volume de stockage de 51 m3,
débit limité à 1l/s
- Longueur utile : 41.92m
- Poids total : 146 tonnes
- Poids de l'élément le plus lourd : 11 tonnes
- Fabricant : Kleihues
- Réalisation : août 2020

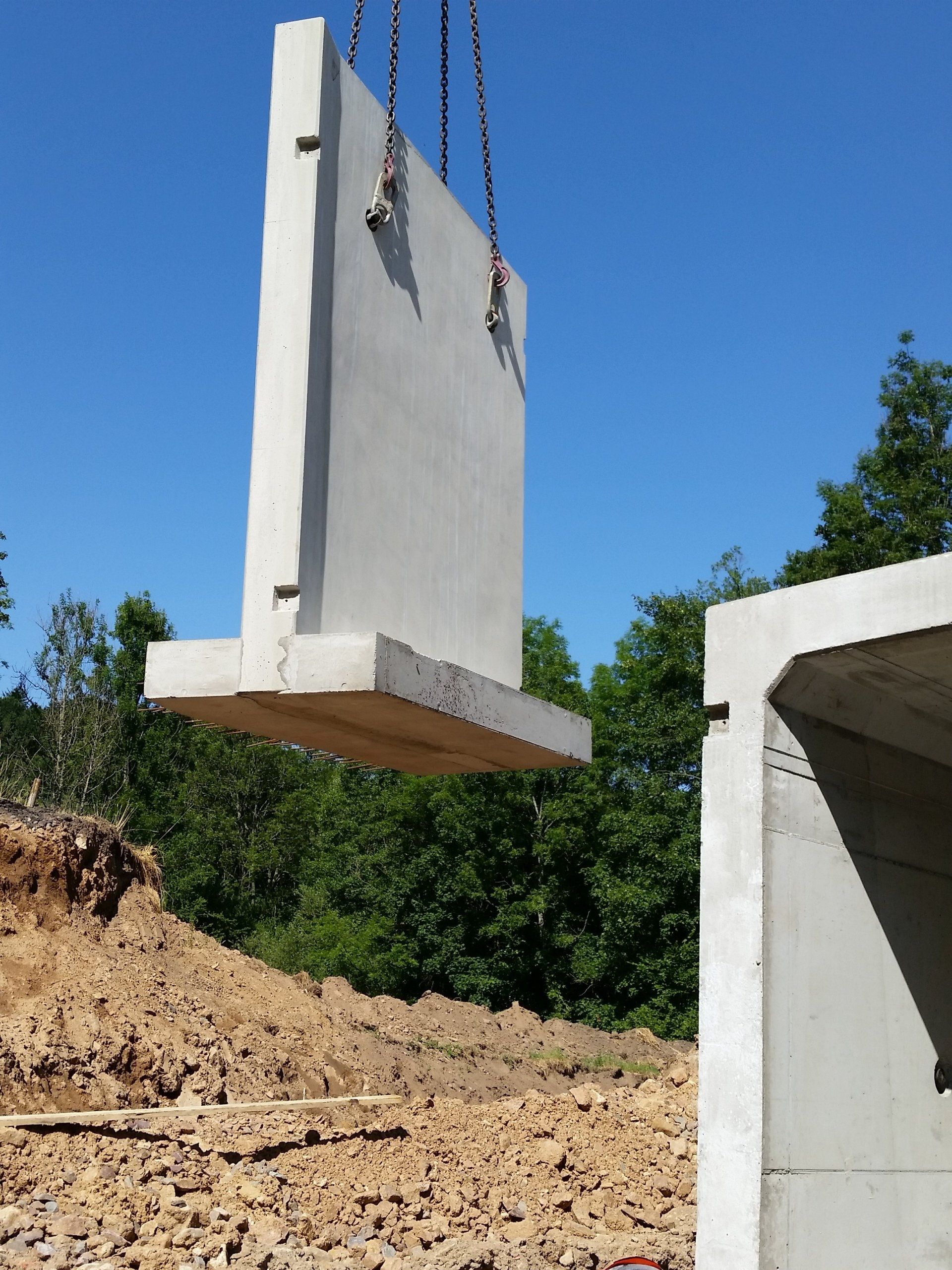

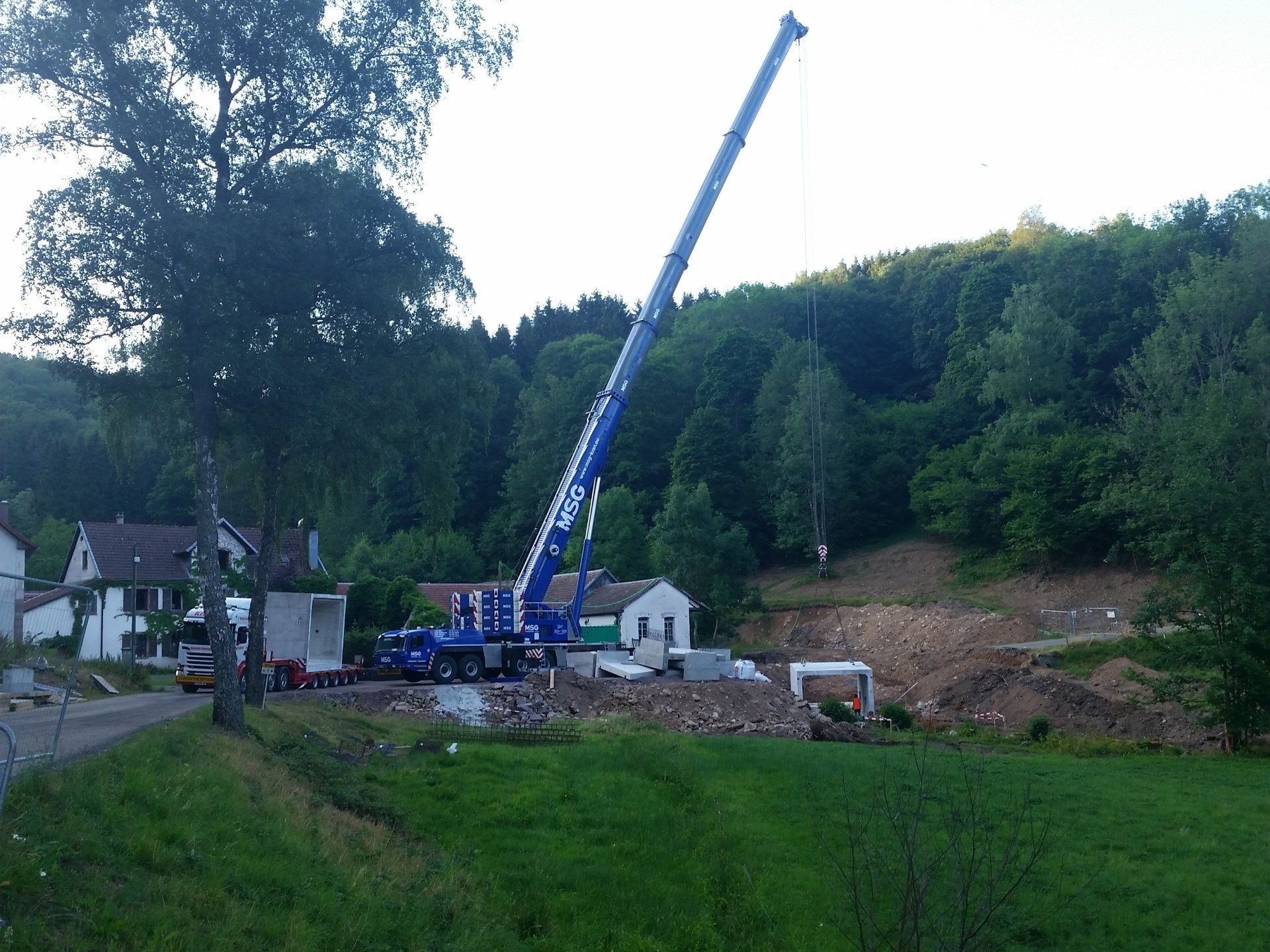

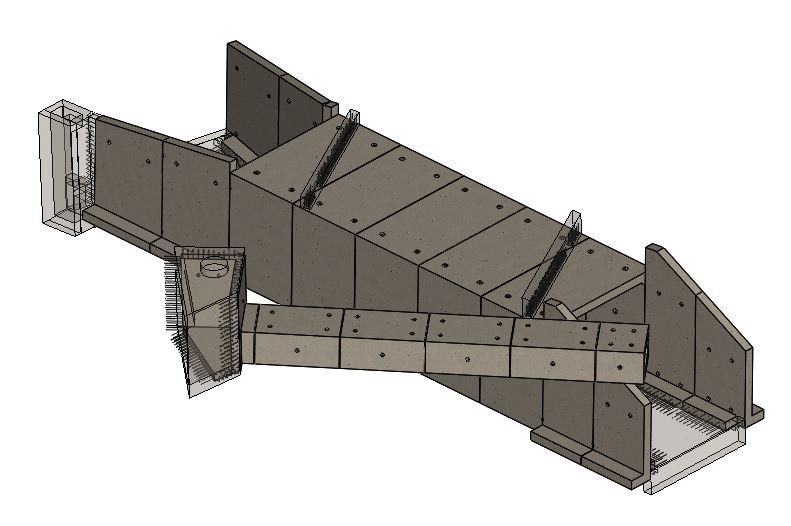

Pont cadre sous RD
Longueur 12.45m,
Composé de 5 cadres section 3.00x4.00m
avec murs de soutènement
- Poids total : 207 tonnes
- Poids de l'élément le plus lourd : 29.15 tonnes
- Fabricant : M. R. B.
- Réalisation : juillet 2019
(+ 1 ouvrage de prise d'eau en cadres à cunette 0.60x1.20 avec ouvrage de raccordement)

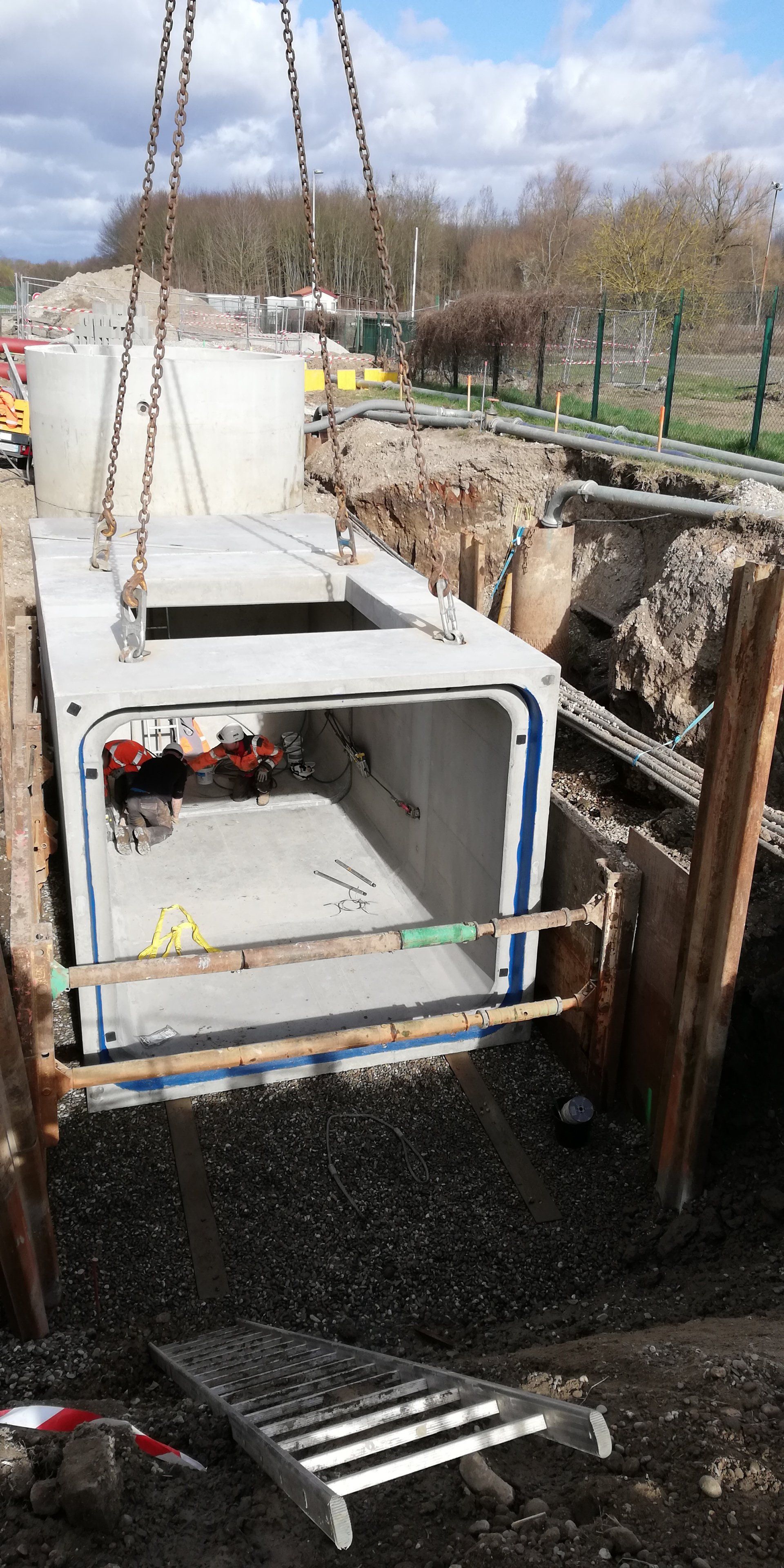

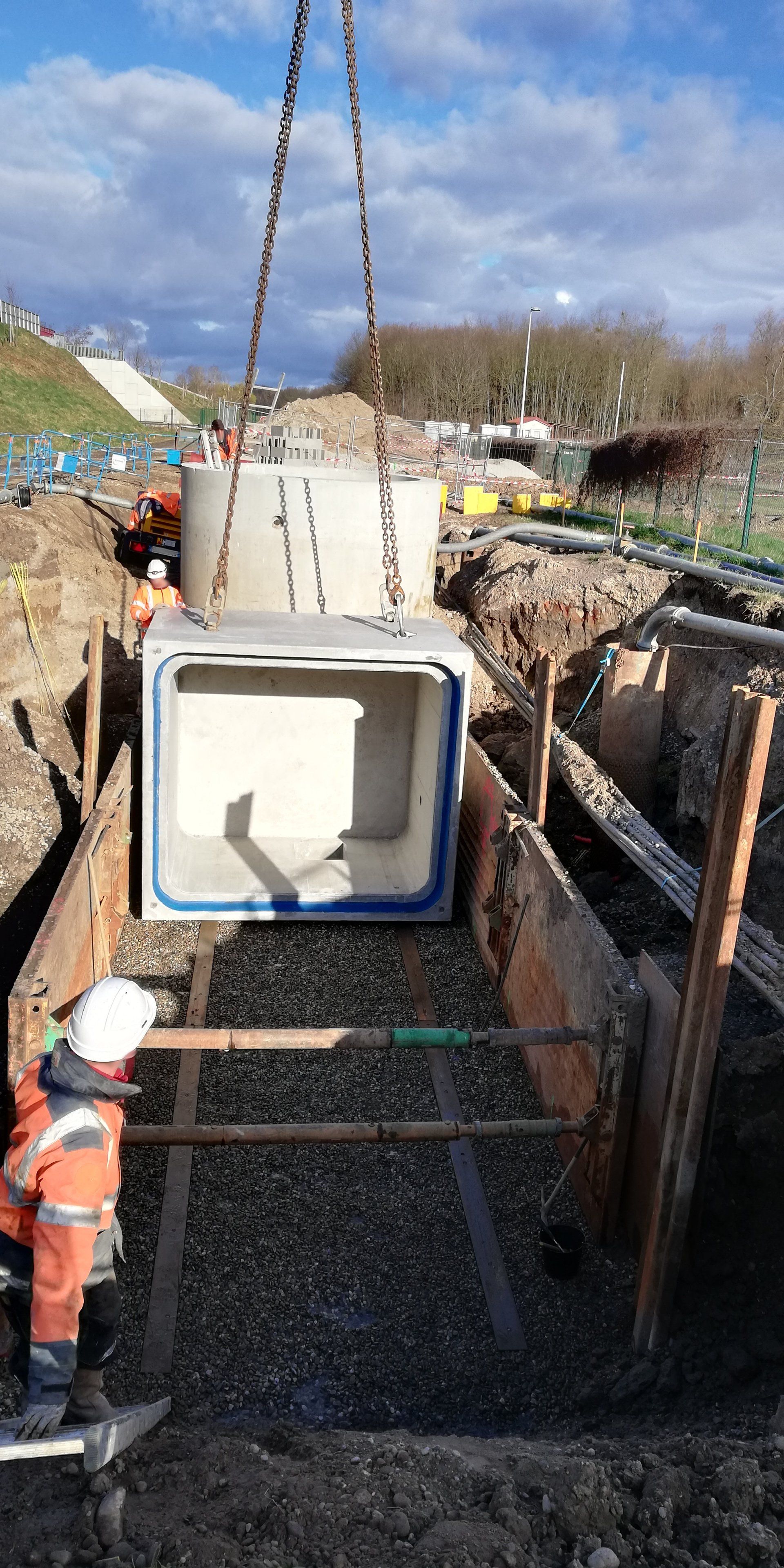

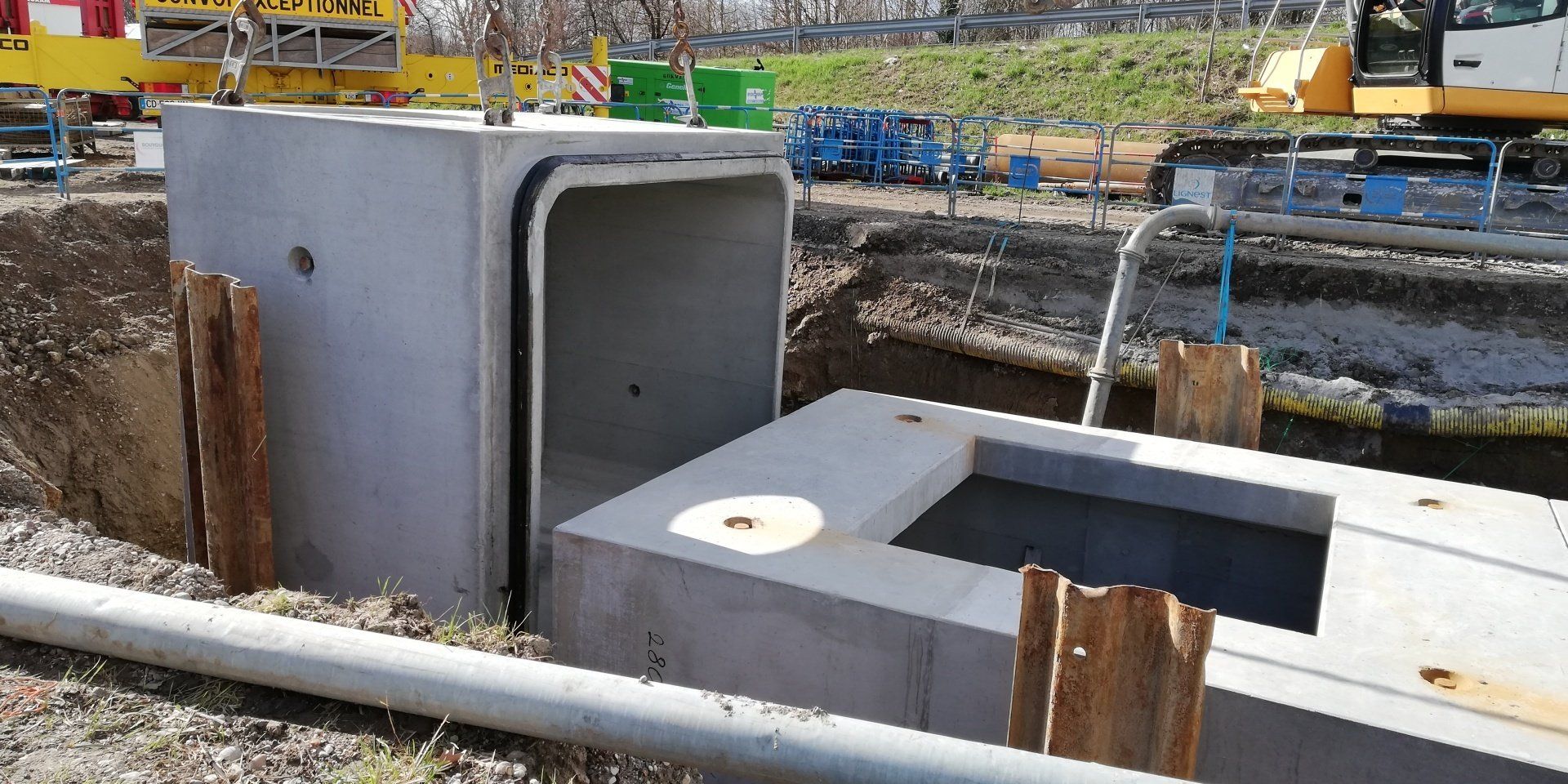

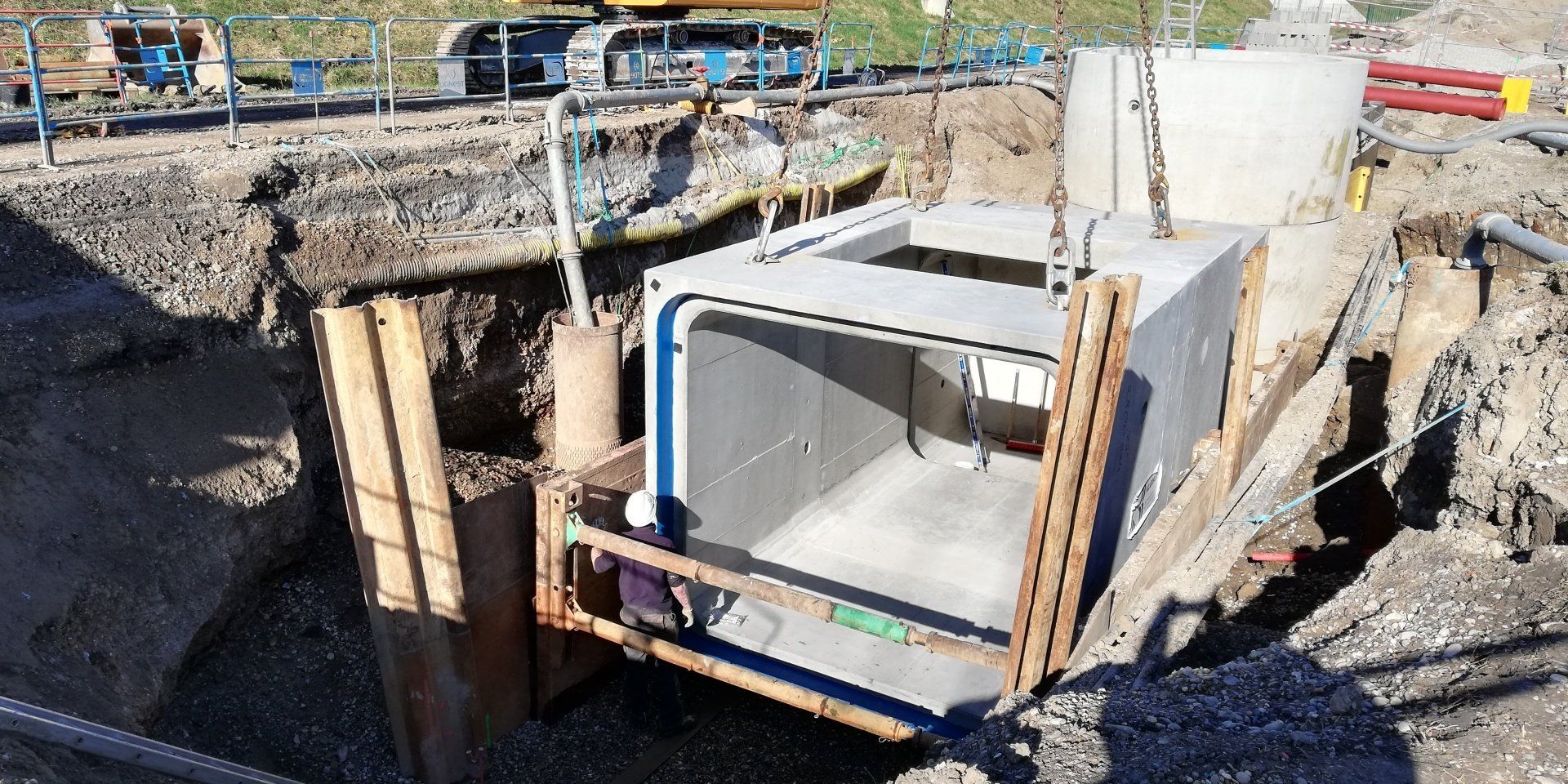

Chambre de vanne
en cadres section 250x280cm
avec puisard intégré,
chambre immergée dans la nappe (jusqu'à une immersion totale)
- Dimensions intérieures : 8.00 x 2.80 x Ht 2.50m
- Poids total : 66.85 tonnes
- Poids de l'élément le plus lourd : 28.80 tonnes
- Fabricant : Kleihues
- Réalisation : mars 2019

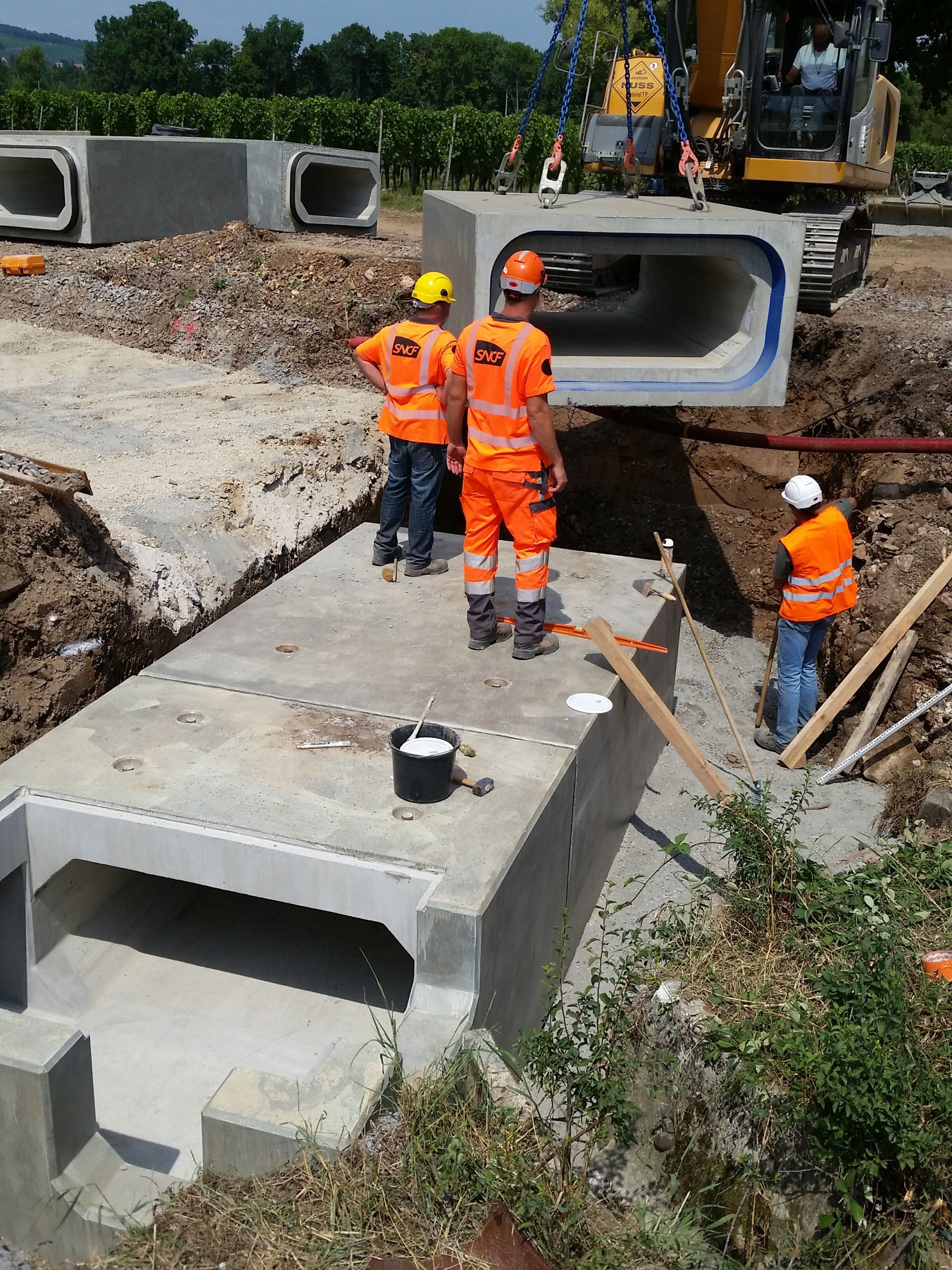

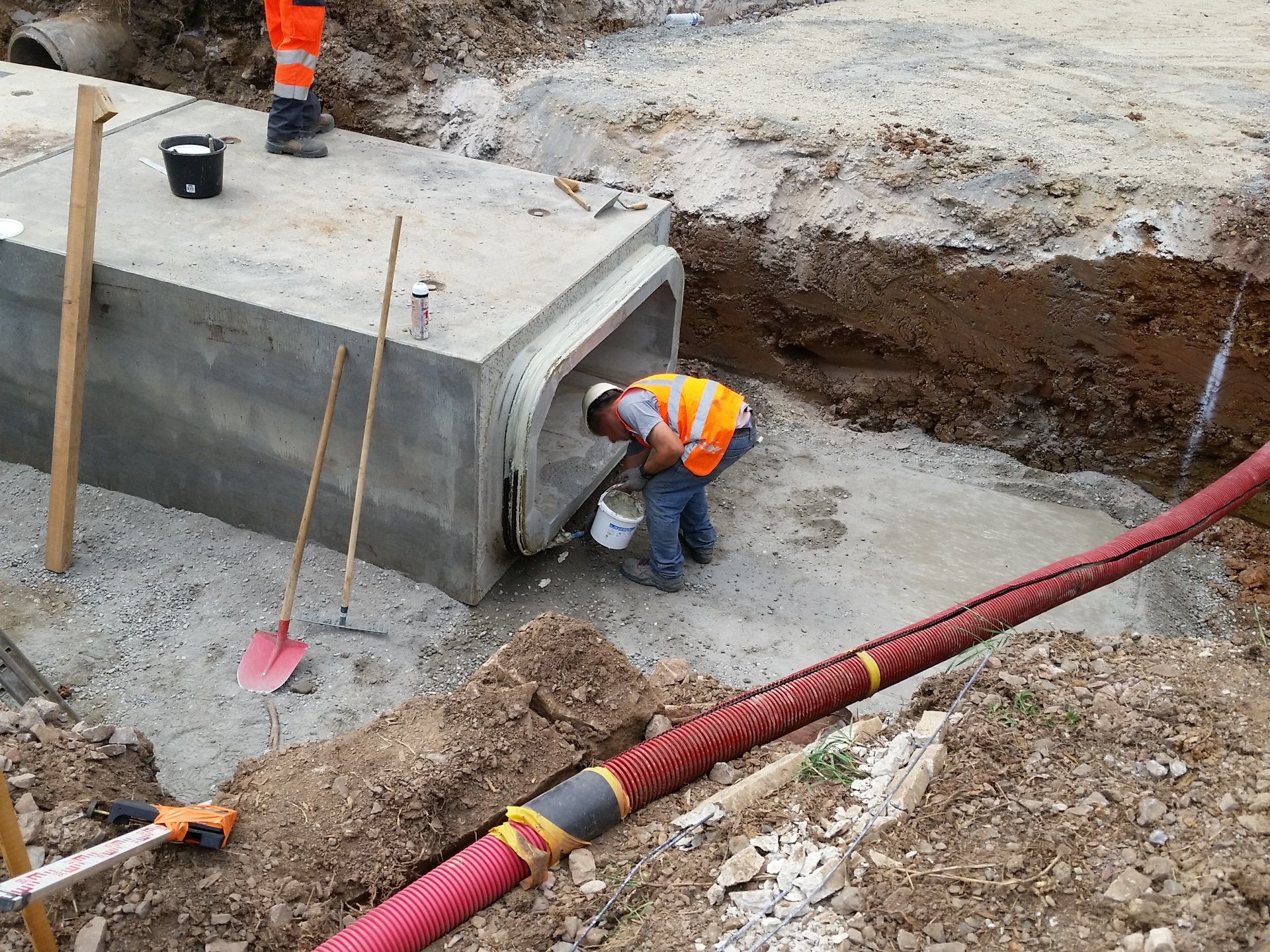

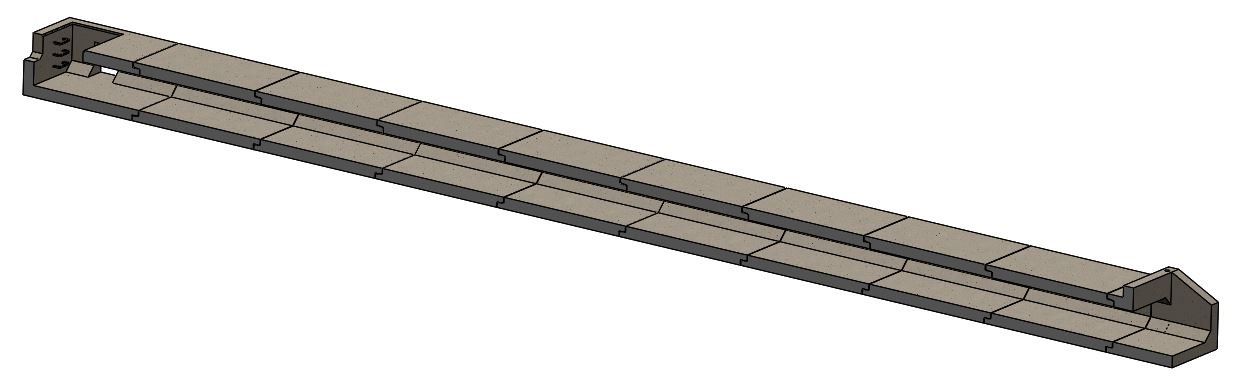

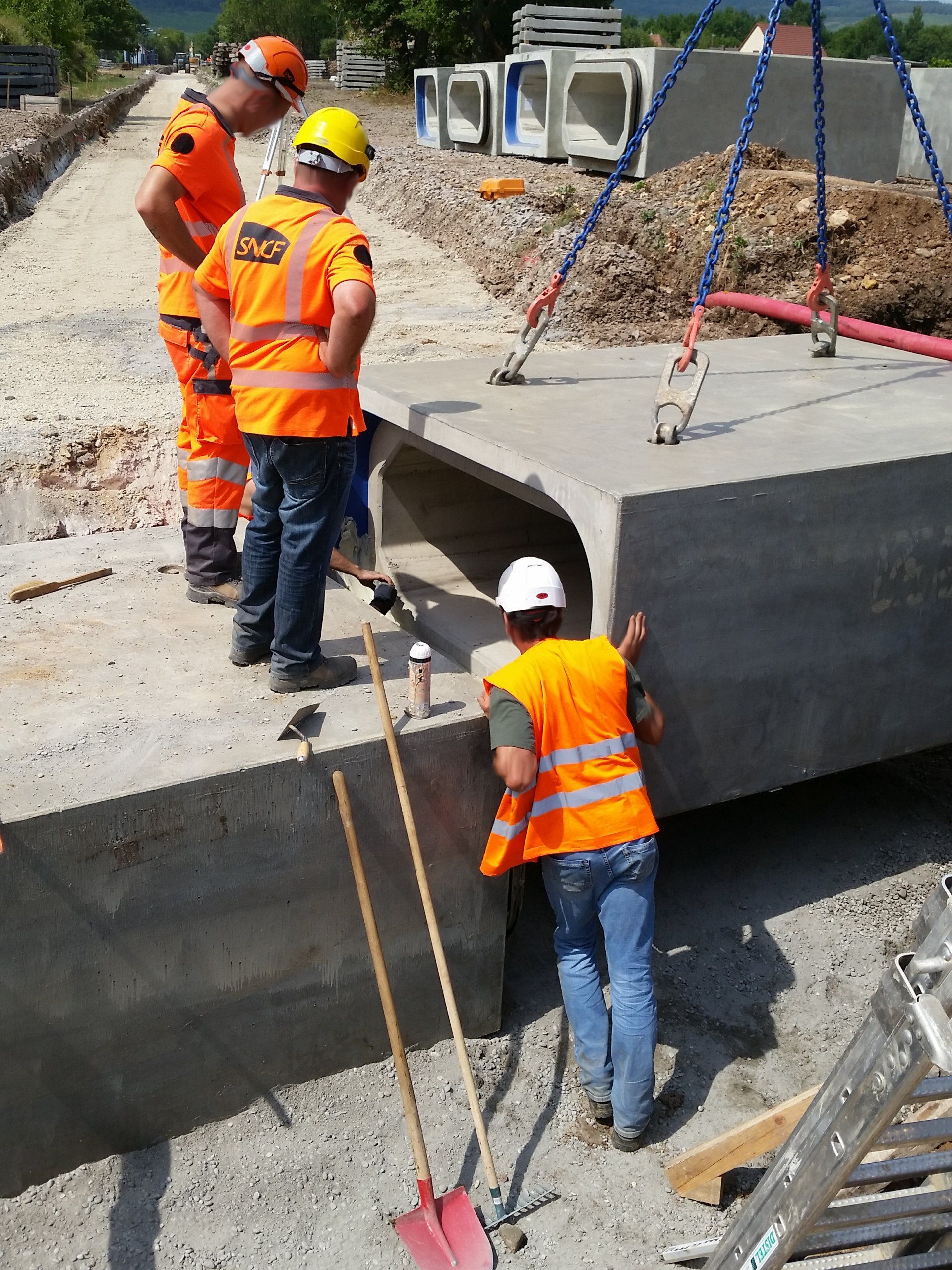

Traversée de voie ferrée
en cadres section 175x75cm
avec ouvrage collecteur amont et ouvrage de tête aval
- Longueur utile : 28m
- Poids total : 110 tonnes
-
Poids de l'élément le plus lourd
:
11.85 tonnes
- Fabricant : Kleihues
- Réalisation : août 2017

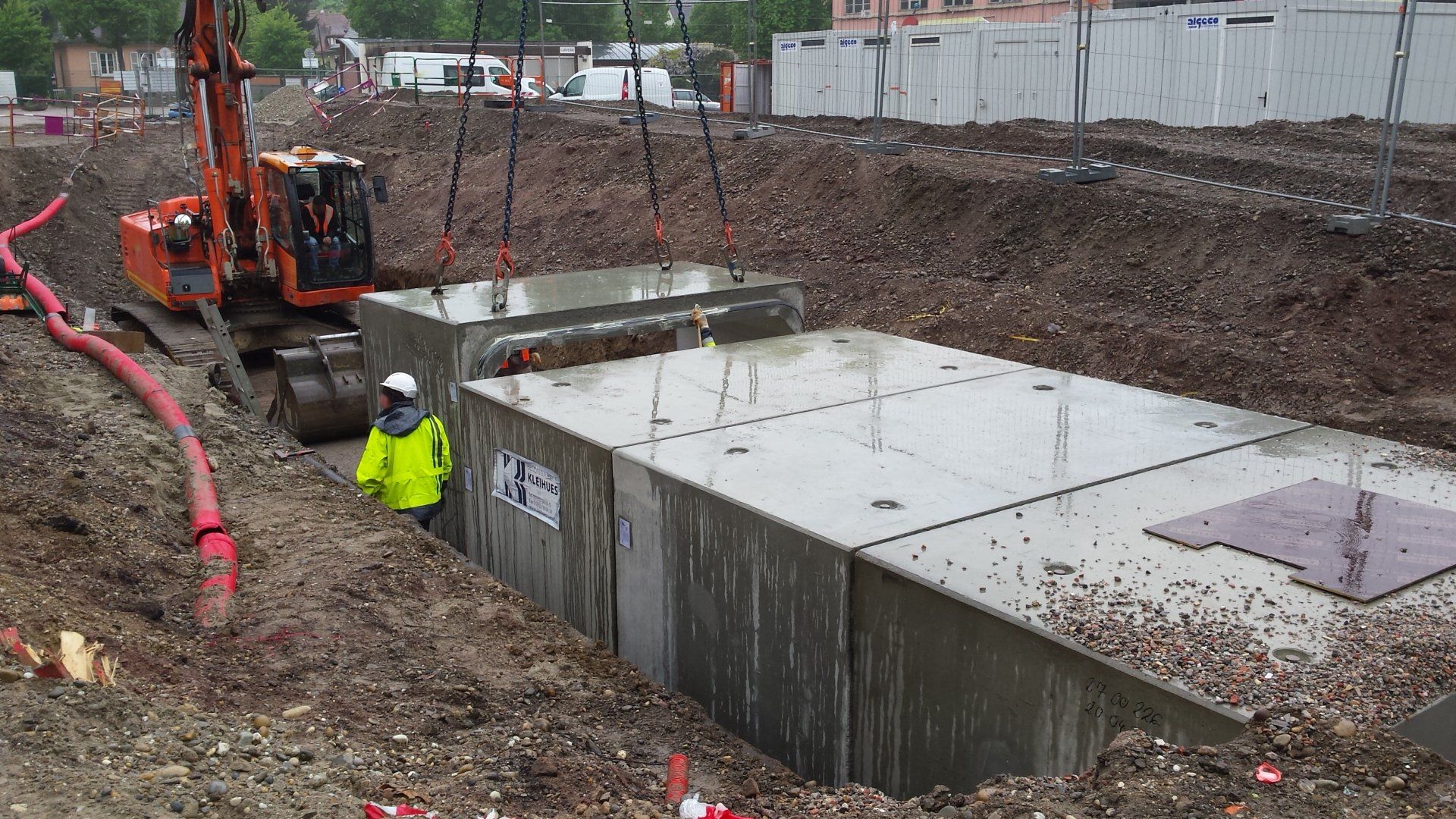

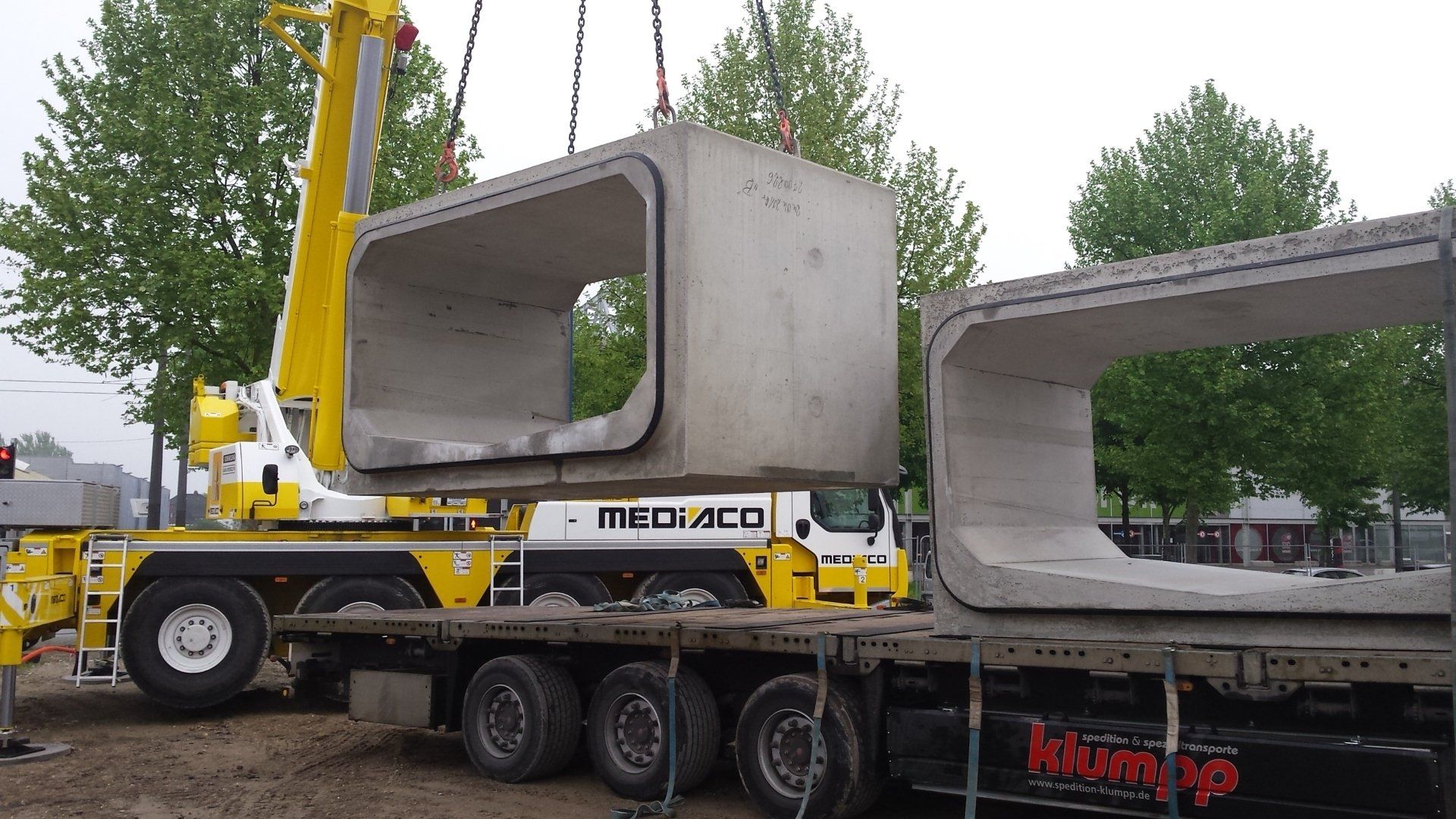

Bassin de rétention
en cadres section 300x150cm
à cunette intégrée
Pour un volume de stockage de 82 m3,
- Longueur utile : 19.86m
- Poids total : 135 tonnes
- Poids de l'élément le plus lourd : 15.40 tonnes
- Fabricant : Kleihues
- Réalisation : mai 2017

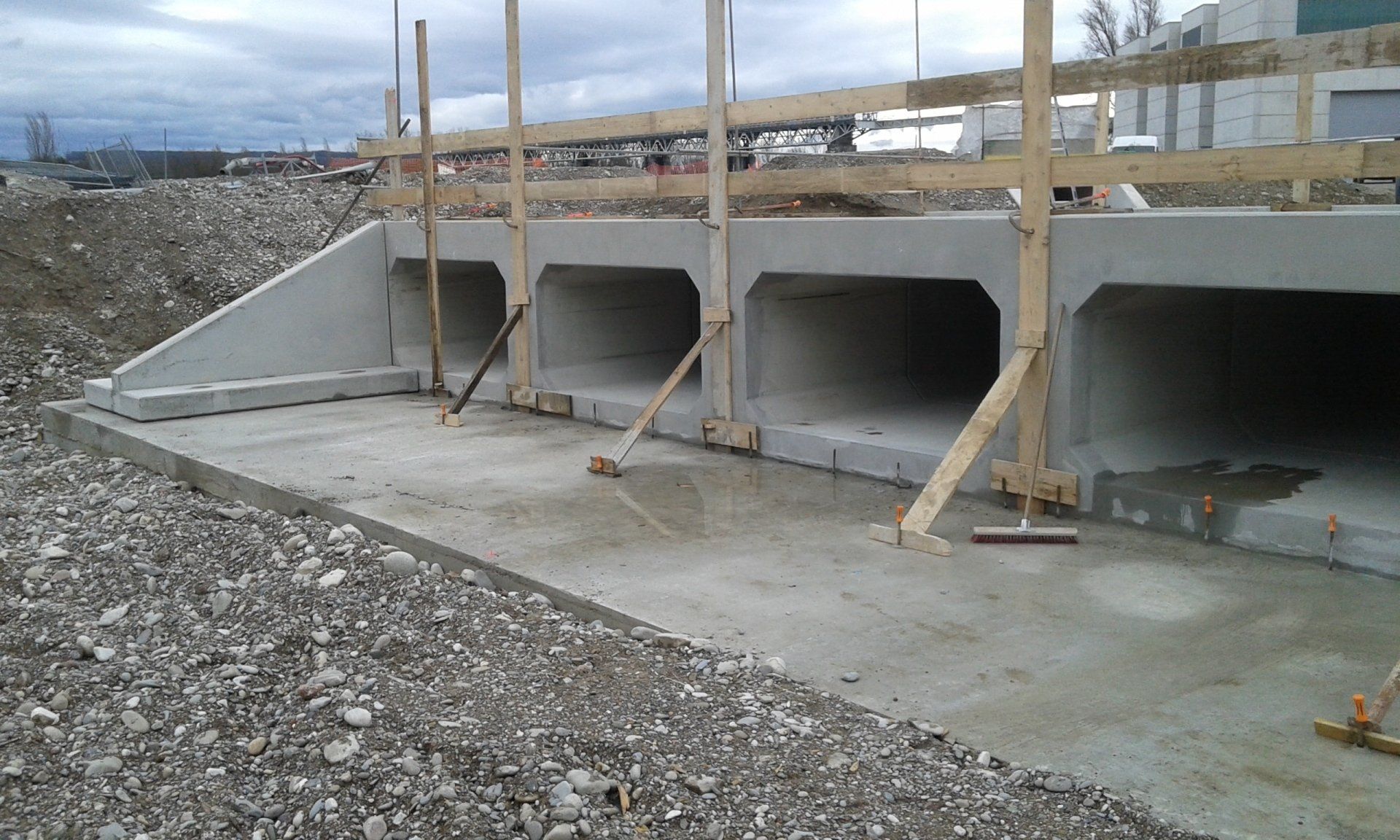

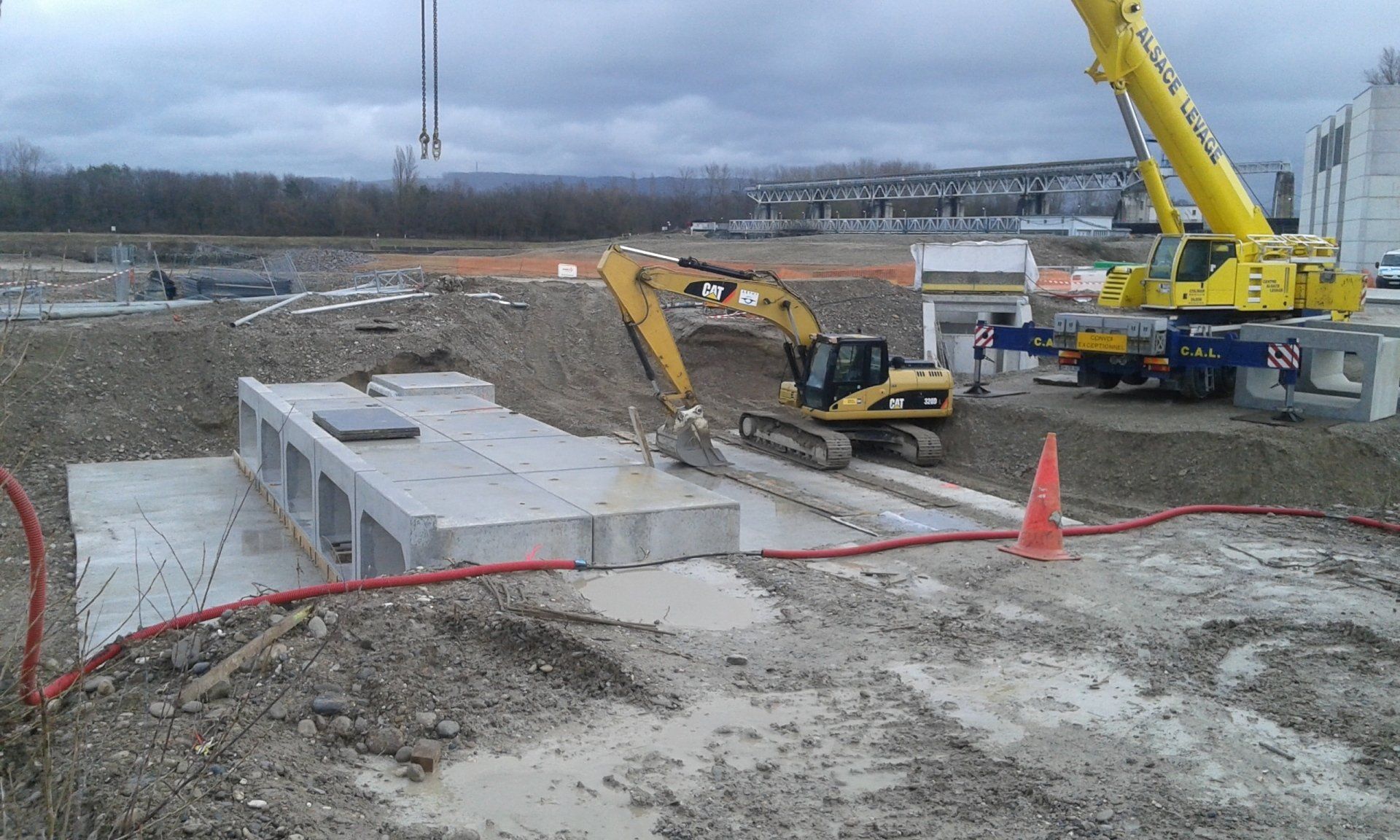

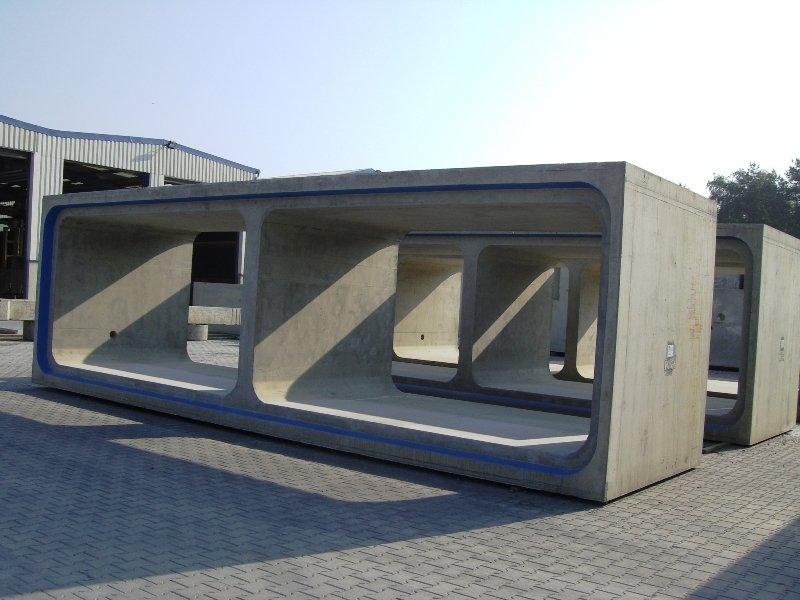

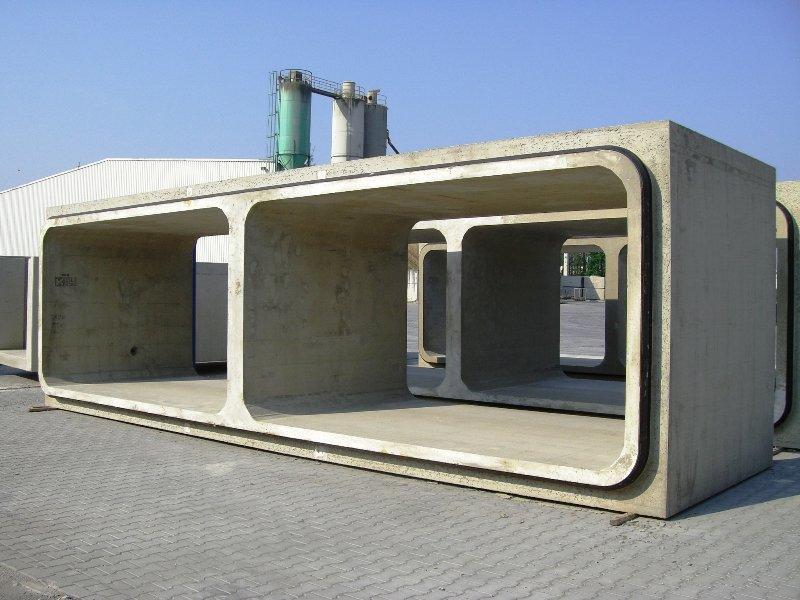

Ouvrage d'interface
Longueur 10m,
Composé de 5 rangées de cadres section 2.50x1.25m
avec murs de soutènement
- Poids total : 300 tonnes
- Poids de l'élément le plus lourd : 11.85 tonnes
- Fabricant : Kleihues
- Réalisation : janvier 2017

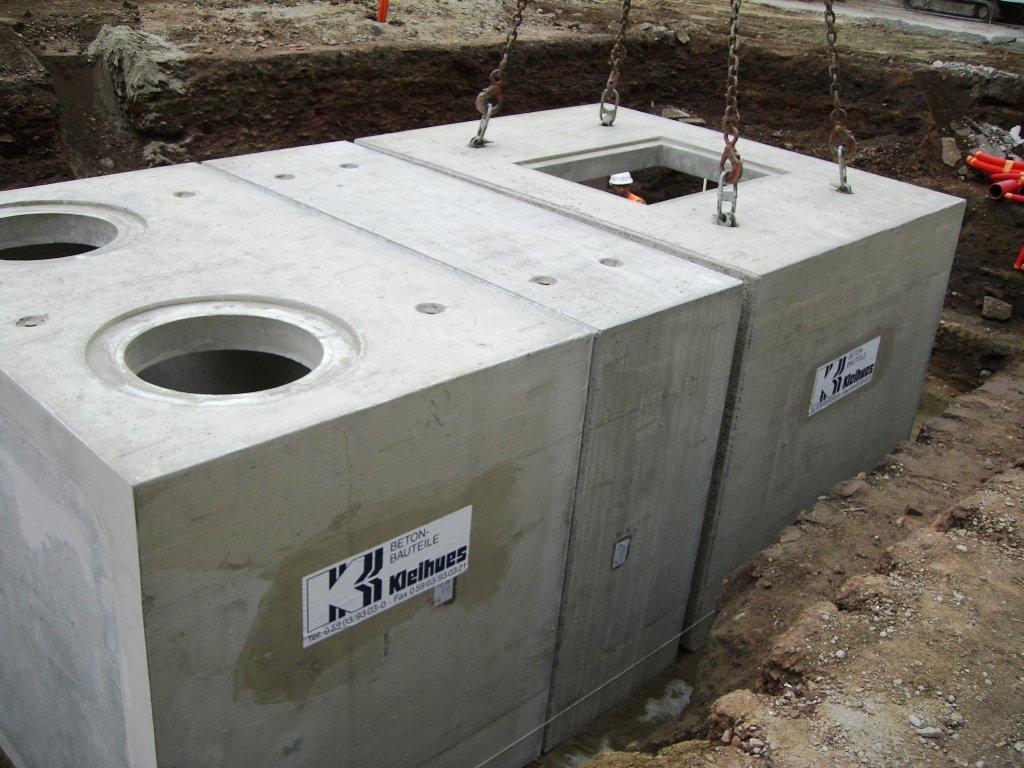

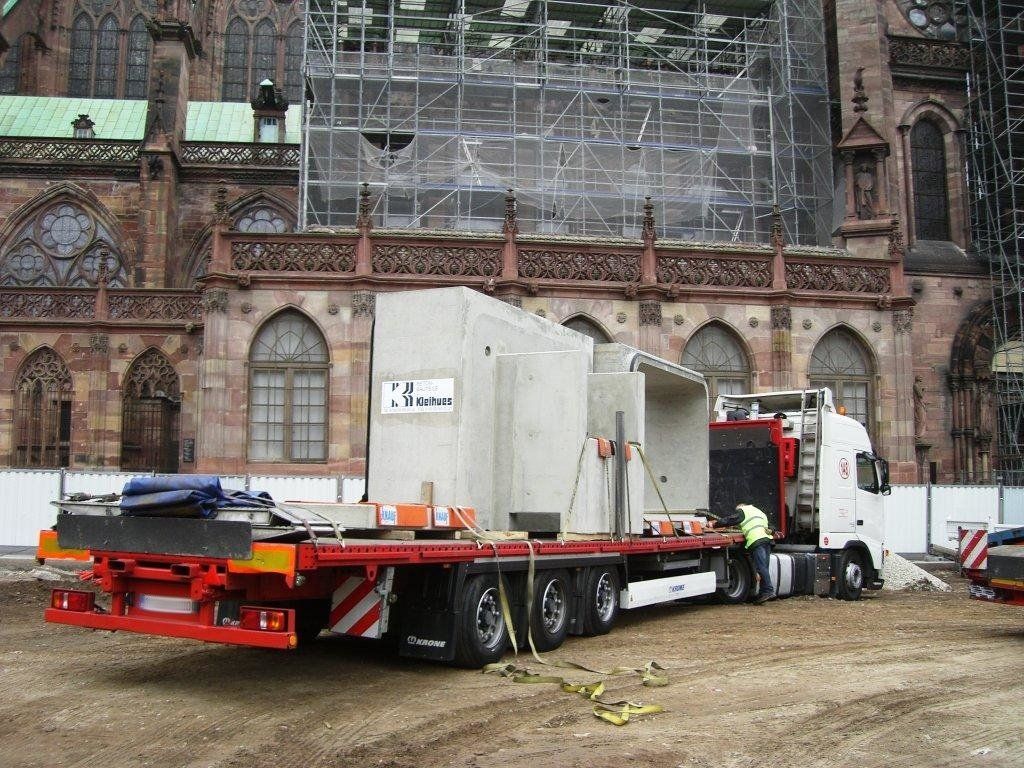

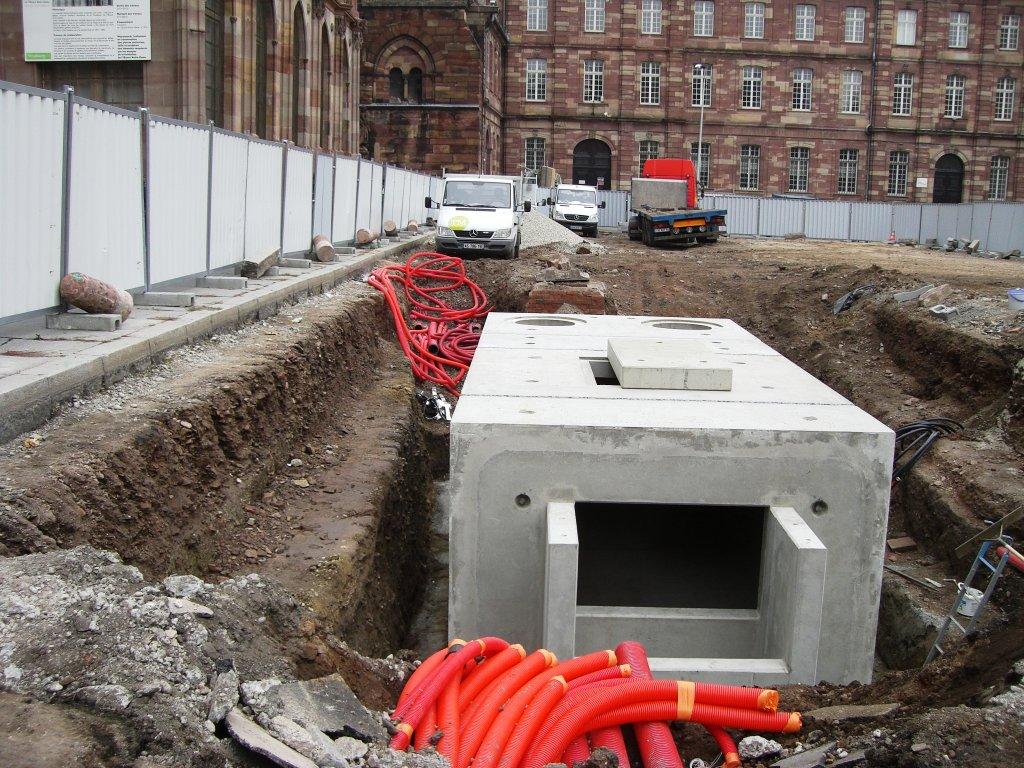

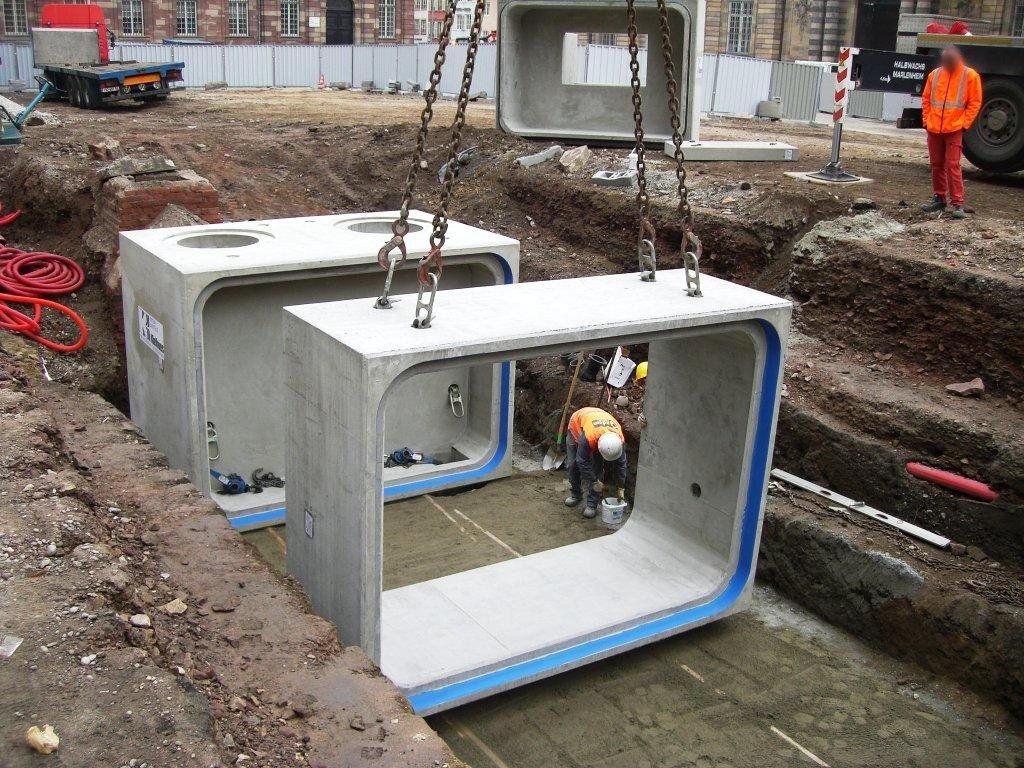

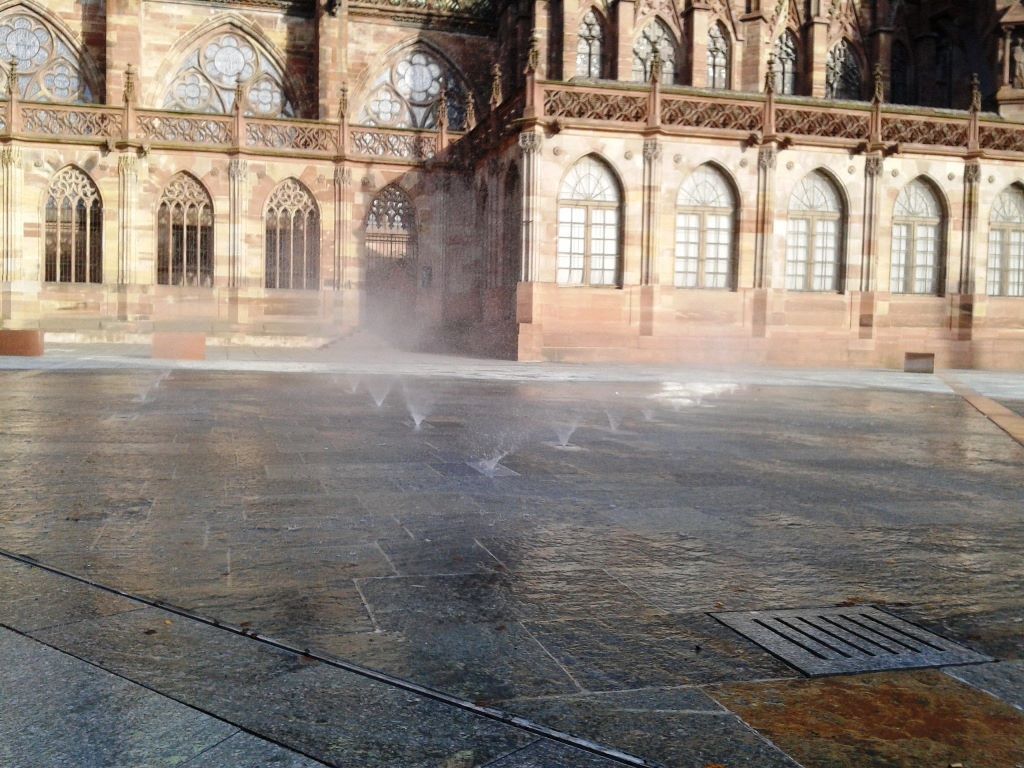

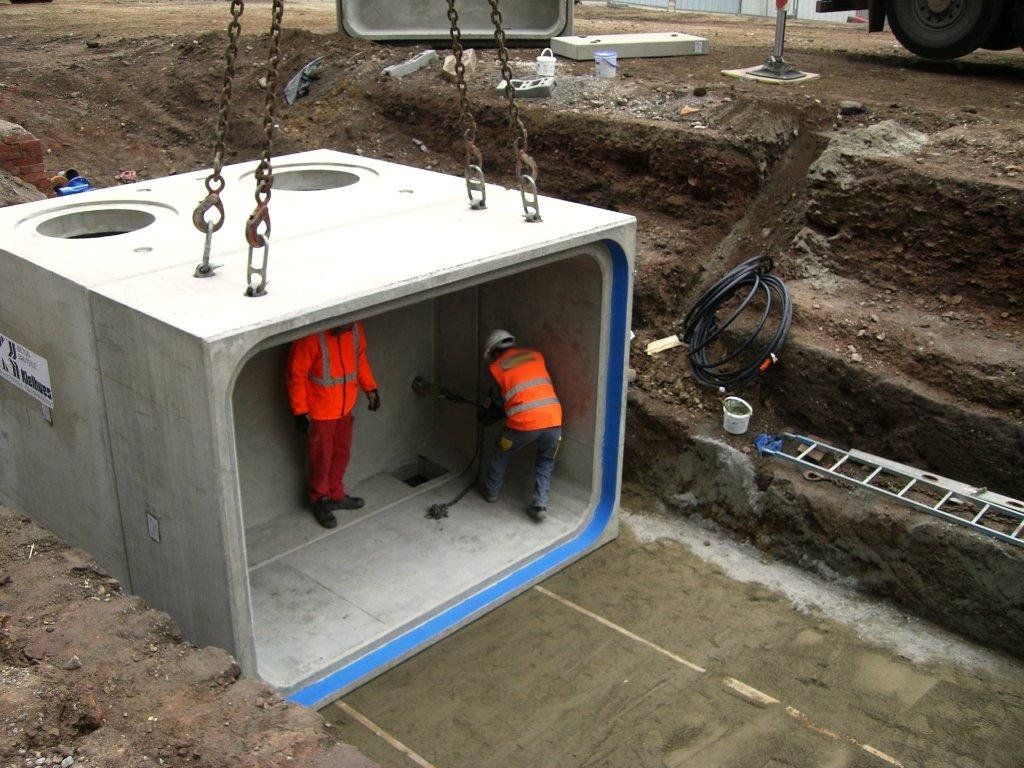

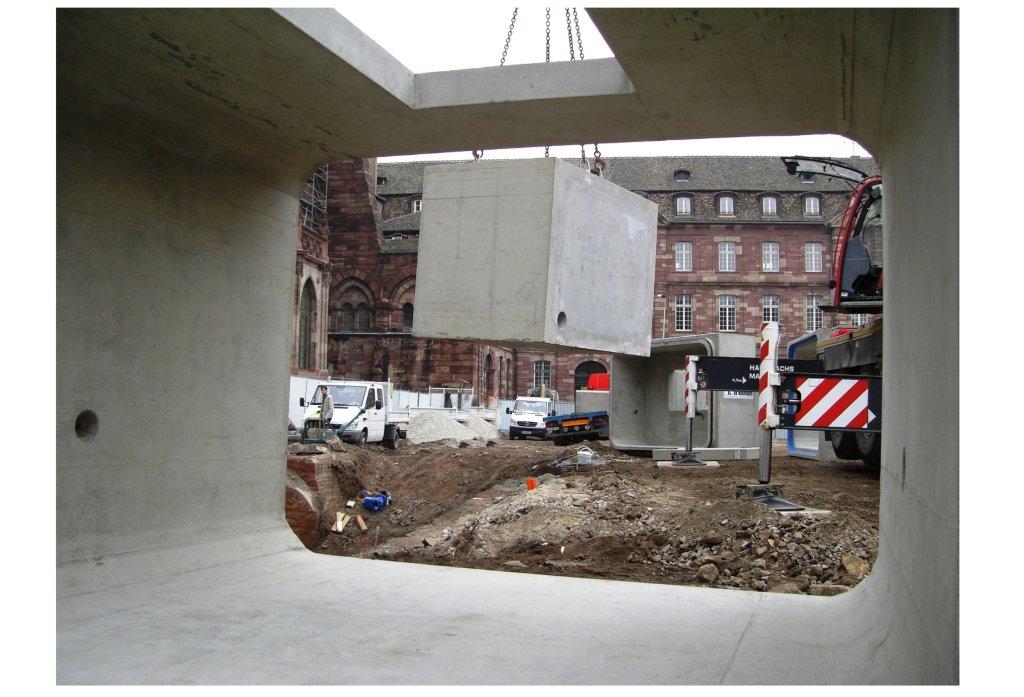

Ouvrage d'alimentation
d'une fontaine
- Dimensions intérieures : 3.00 x 8.00 x Ht2.10m
- Poids total : 52.5 tonnes
- Poids de l'élément le plus lourd : 17.80 tonnes
- Fabricant : Kleihues
- Réalisation : octobre 2013

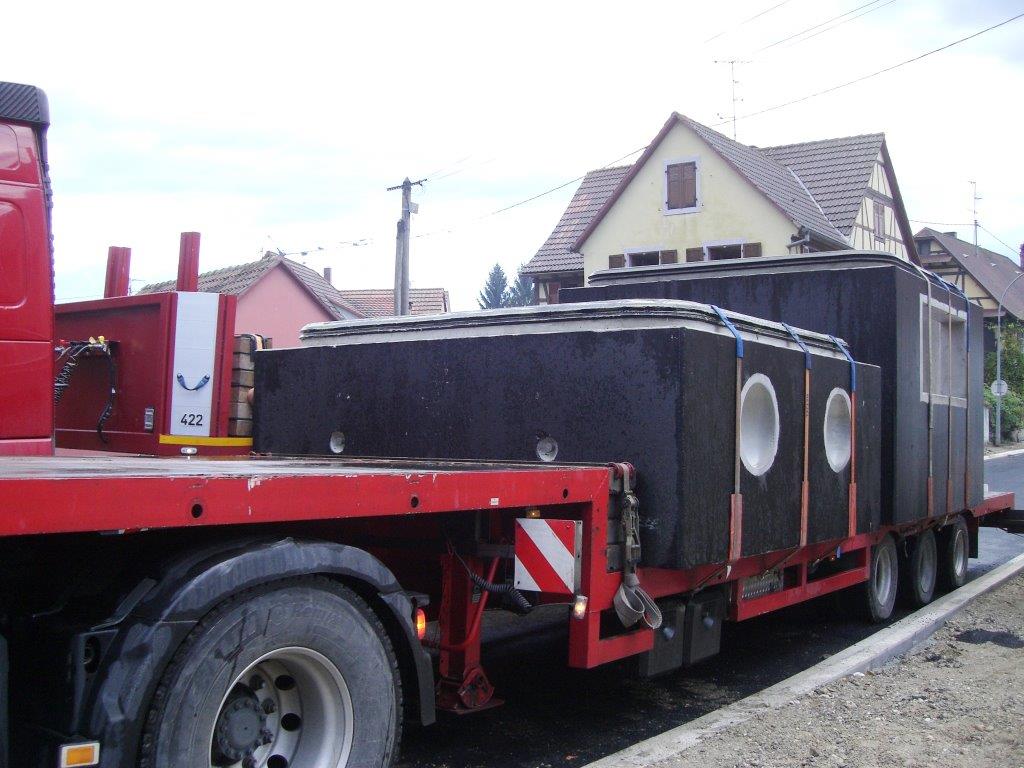

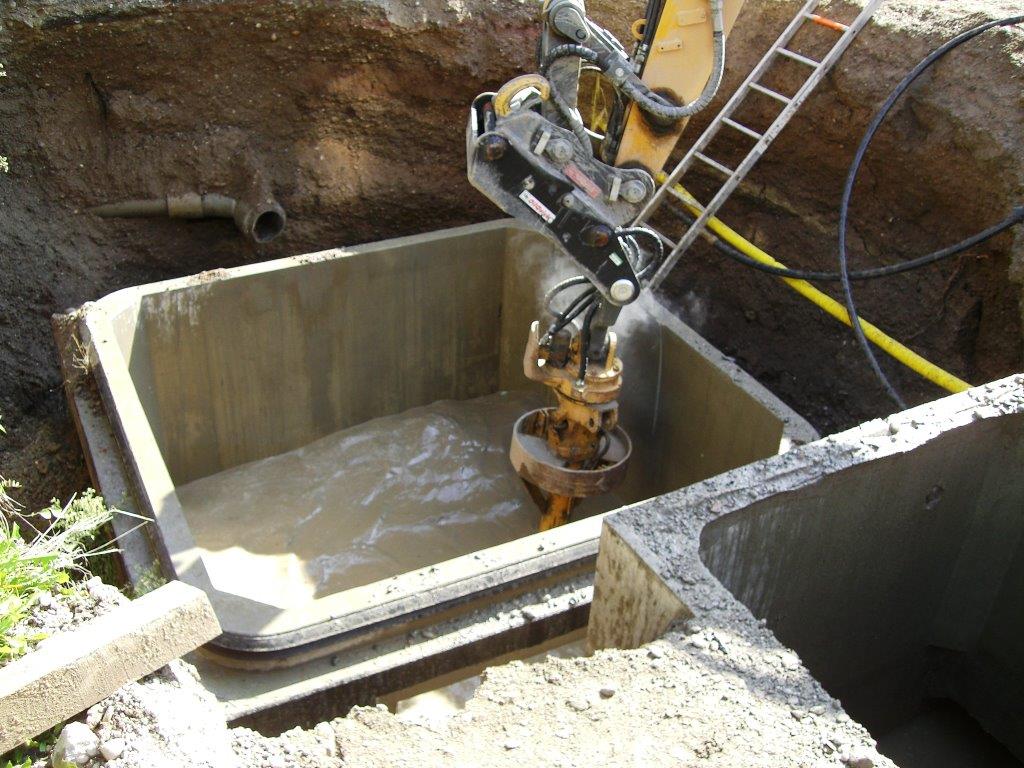

Station d'exhaure
sous forme de cadres
posée par havage
- Dimensions intérieure : 2.50 x 2.50 x 5.00m
- Poids total : 41 tonnes
- Poids de l'élément le plus lourd : 13.50 tonnes
- Fabricant : Kleihues
- Réalisation : septembre 2013
Bassin de rétention
en cadres section 400x200cm
Pour un volume de stockage de 380 m3,
- Longueur utile : 48m
- Poids total : 411 tonnes
- Poids de l'élément le plus lourd : 23.60 tonnes
- Fabricant : Kleihues
- Réalisation : avril 2013
