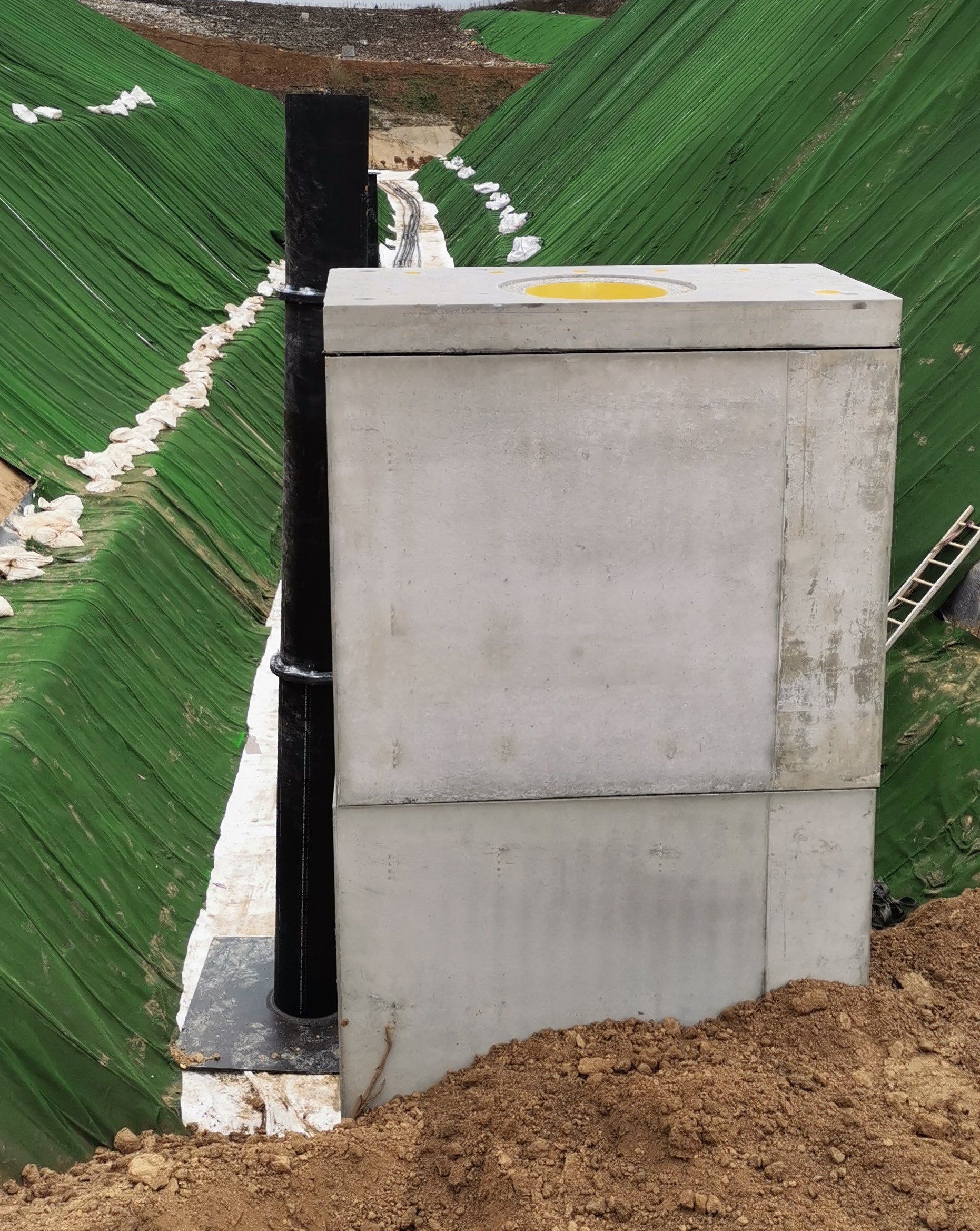

Regard de collecte de lixiviat

Avec revêtement PEHD et vannes fournies et montées en usine.

- Dimensions intérieures : 2.60 x 1.20 x Ht 6.90m

- Poids total : 33.90 tonnes

- Poids de l'élément le plus lourd : 10.60 tonnes

- Fabricant : Beton Müller

- Réalisation : décembre 2020

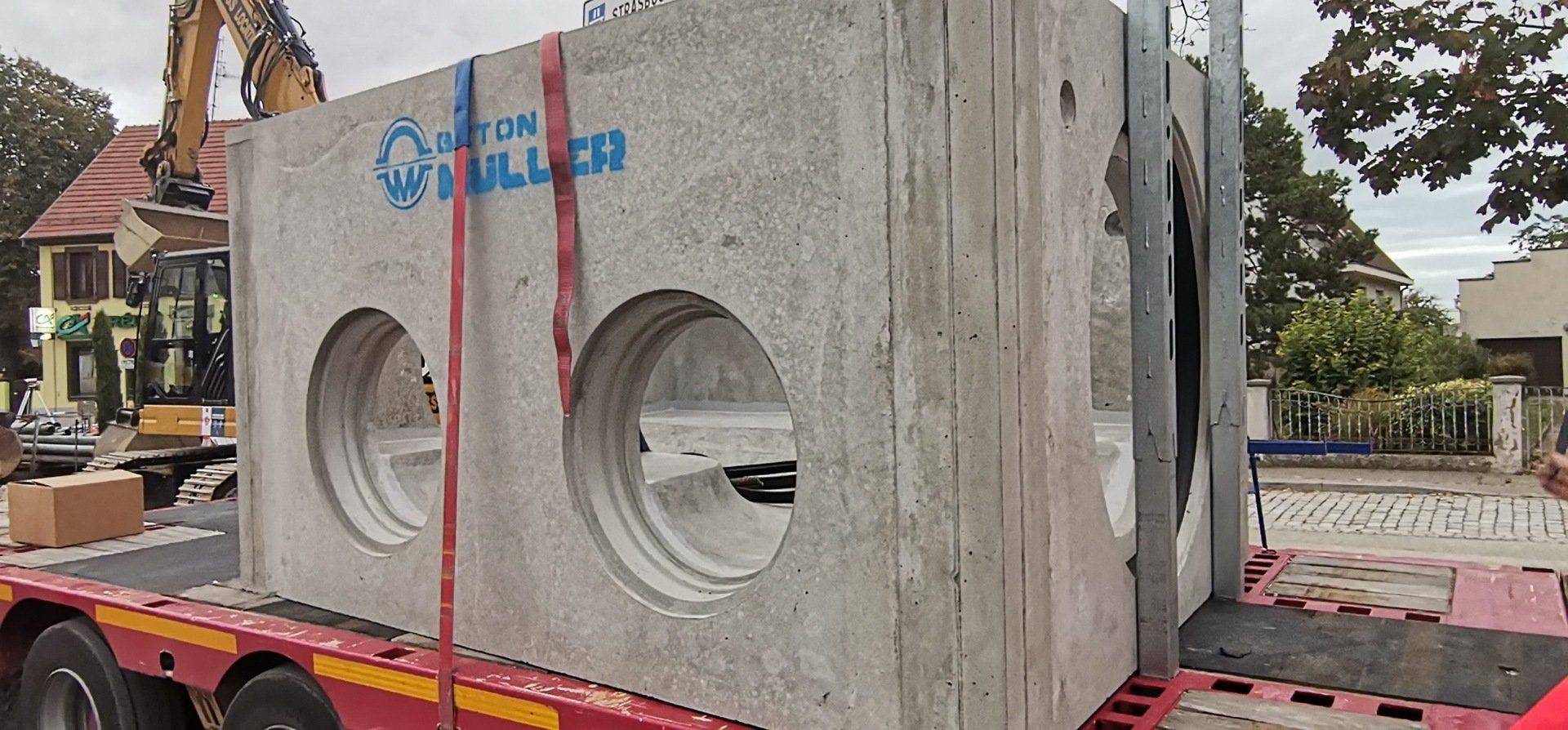

Ouvrage de raccordement

avec cunettes

Ouvrage monobloc avec réalisation des cunettes en usine.

- Dimensions intérieures : 1.82 x 2.47 x Ht 1.35m

- Poids total : 13.60 tonnes

- Poids de l'élément le plus lourd : 10.00 tonnes

- Fabricant : Beton Müller

- Réalisation : octobre 2020

Ouvrage de sectionnement

Fabriqué en 6 éléments à claveter sur chantier.

Raccordement sur conduite existante.

- Dimensions intérieures : 5.60 x 5.50 x Ht 4.17m

- Poids total : 95 tonnes

- Poids de l'élément le plus lourd : 19.30 tonnes

- Fabricant : Kleihues

- Réalisation : septembre 2020

Ouvrage pour canal venturi

- Dimension intérieure : 4.125 x 0.60 x Ht 1.60m

- Poids total : 12.60 tonnes

- Fabricant : M.R.B.

- Réalisation : septembre 2020

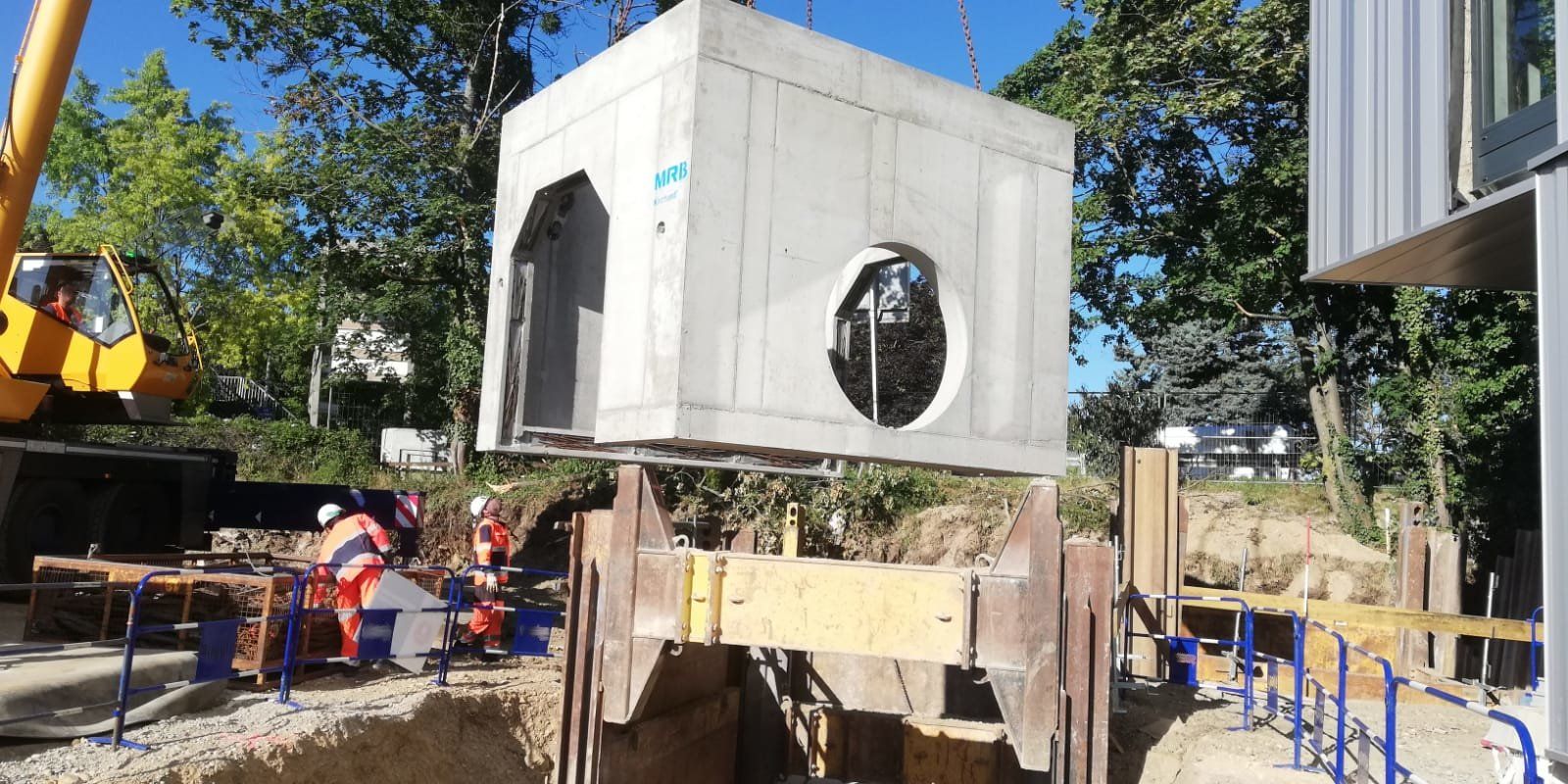

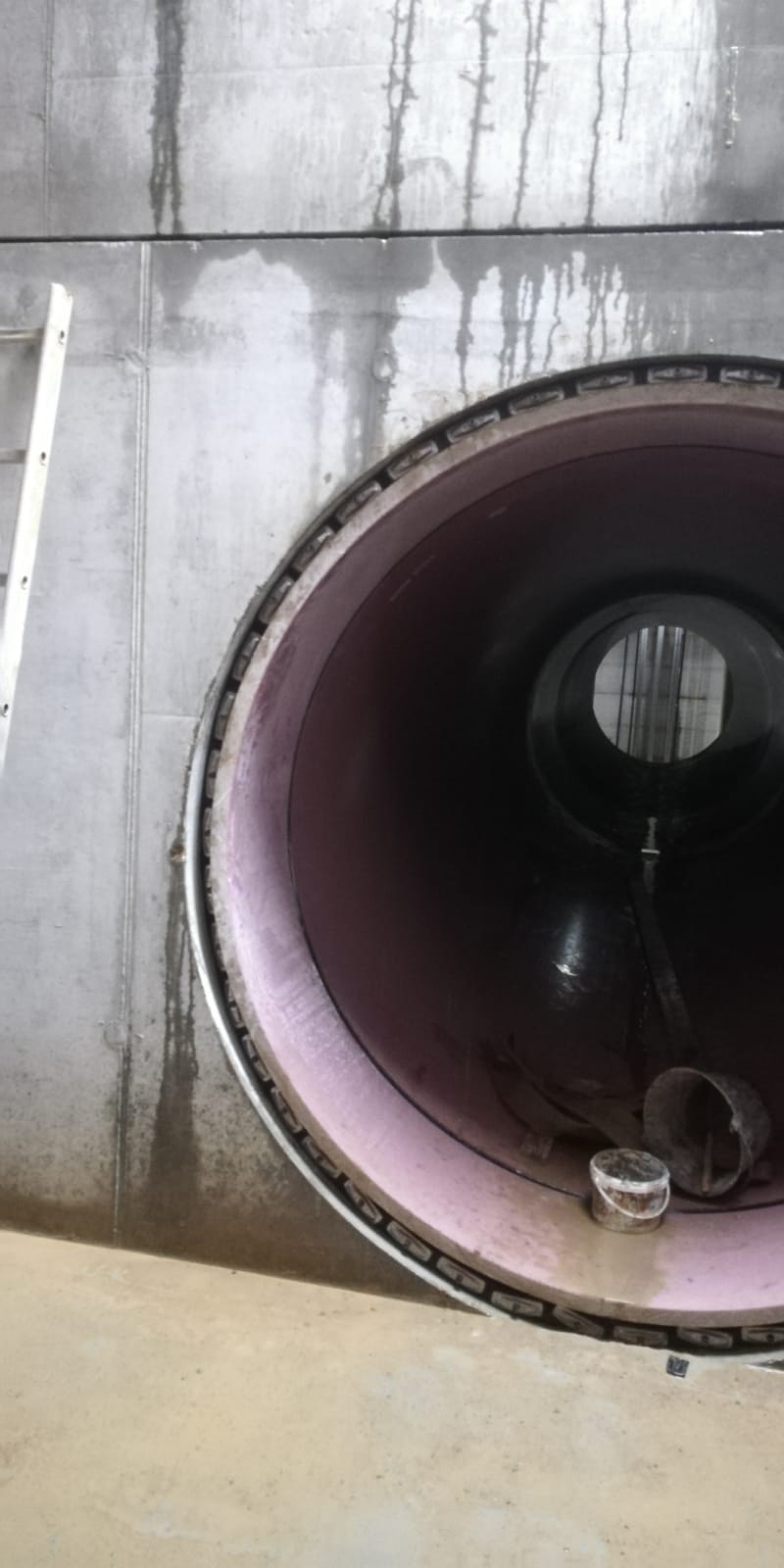

Ouvrage de déversement,

posé en chevauchement d'une conduite Ø1500 existante

raccordement sur conduite Ø1500PRV avec joint collier à boulonner SGM

- Dimensions intérieures : 3.25 x 3.75 x Ht 3.15m

- Poids total : 39.35 tonnes

- Poids de l'élément le plus lourd : 25.95 tonnes

- Fabricant : M. R. B.

- Réalisation : juillet 2020

Ouvrage de déversement

avec banquette suspendue

raccordement sur conduite existante Ø1200BA,

et conduite Ø1500PRV avec empreinte avec joint,

et sur conduite Ø2000PRV avec joint collier à boulonner SGM.

- Dimensions intérieures : 3.25 x 3.75 x Ht 3.15m

- Poids total : 39.35 tonnes

- Poids de l'élément le plus lourd : 25.95 tonnes

- Fabricant : M. R. B.

- Réalisation : juin 2020

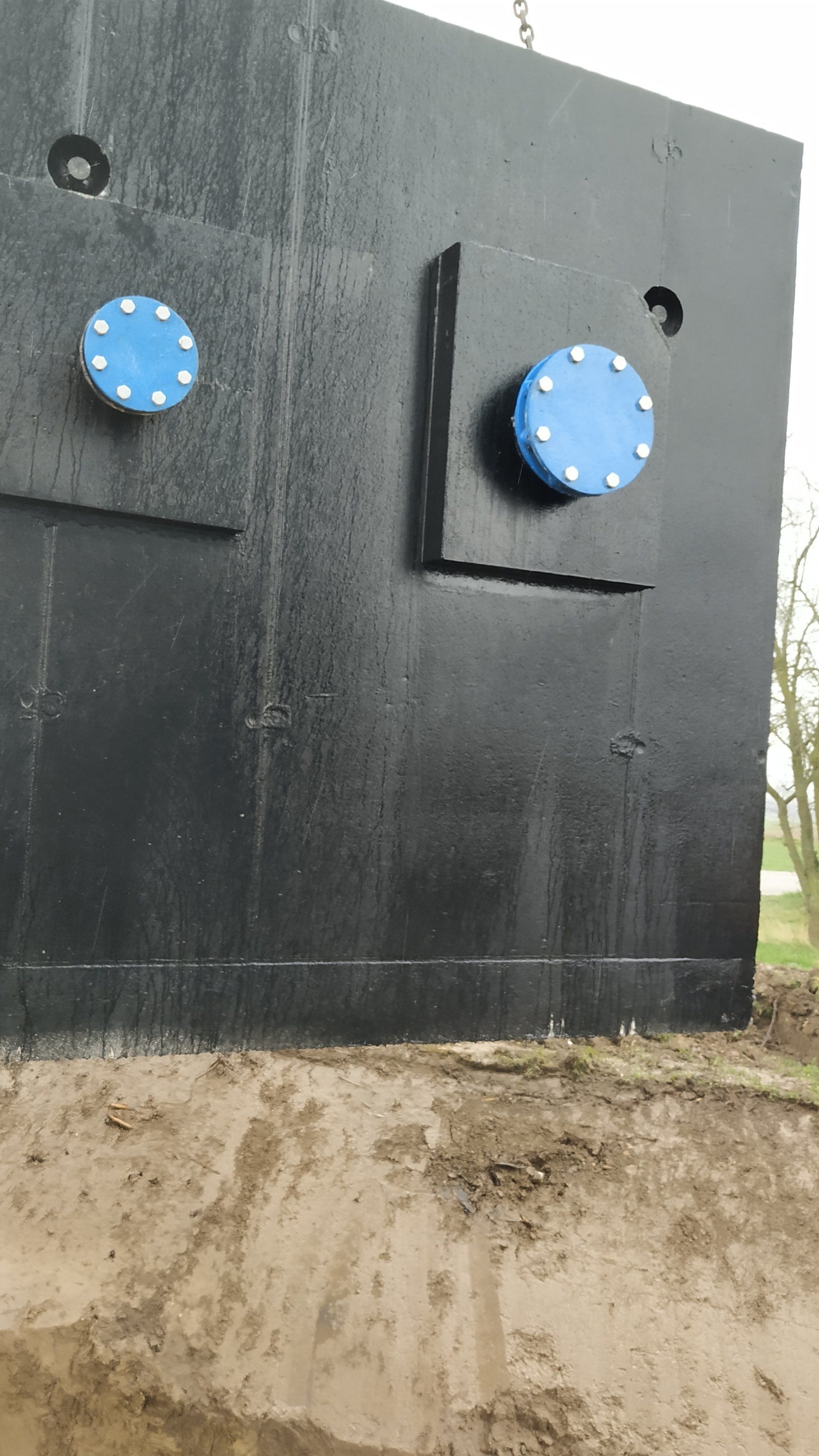

Ouvrage avec scellement de manchettes en usine

Ouvrage monobloc avec puisard inox intégré et revêtement bitumineux.

- Dimensions intérieures : 4.50 x 200 x Ht 2.23m

- Poids total : 28.60 tonnes

- Poids de l'élément le plus lourd : 21.60 tonnes

- Fabricant : M.R.B.

- Réalisation : mars 2020

Dalle avec revêtement PEHD

pour déversoir d'orage existant

- Dimensions : 8.63 x 7.76m

- Poids total : 41.70 tonnes

- Poids de l'élément le plus lourd : 22.15 tonnes

- Fabricant : Béton Müller

- Réalisation : janvier 2020

Pont cadre en éléments à claveter sur chantier

Longueur 11.65m,

Composé de 5 cadres section 2.30x4.00m

avec murs de soutènement

- Poids total : 170 tonnes

- Poids de l'élément le plus lourd : 22.50 tonnes

- Fabricant : M. R. B.

- Réalisation : novembre 2019

Regard de visite

avec revêtement PEHD

et cunettes en Klinker grès

Fabricant : Beton Müller

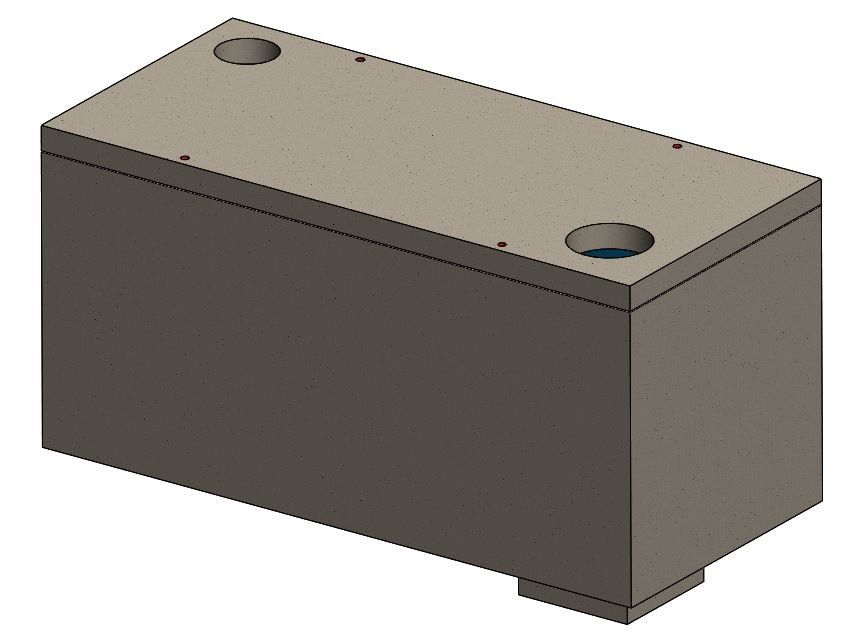

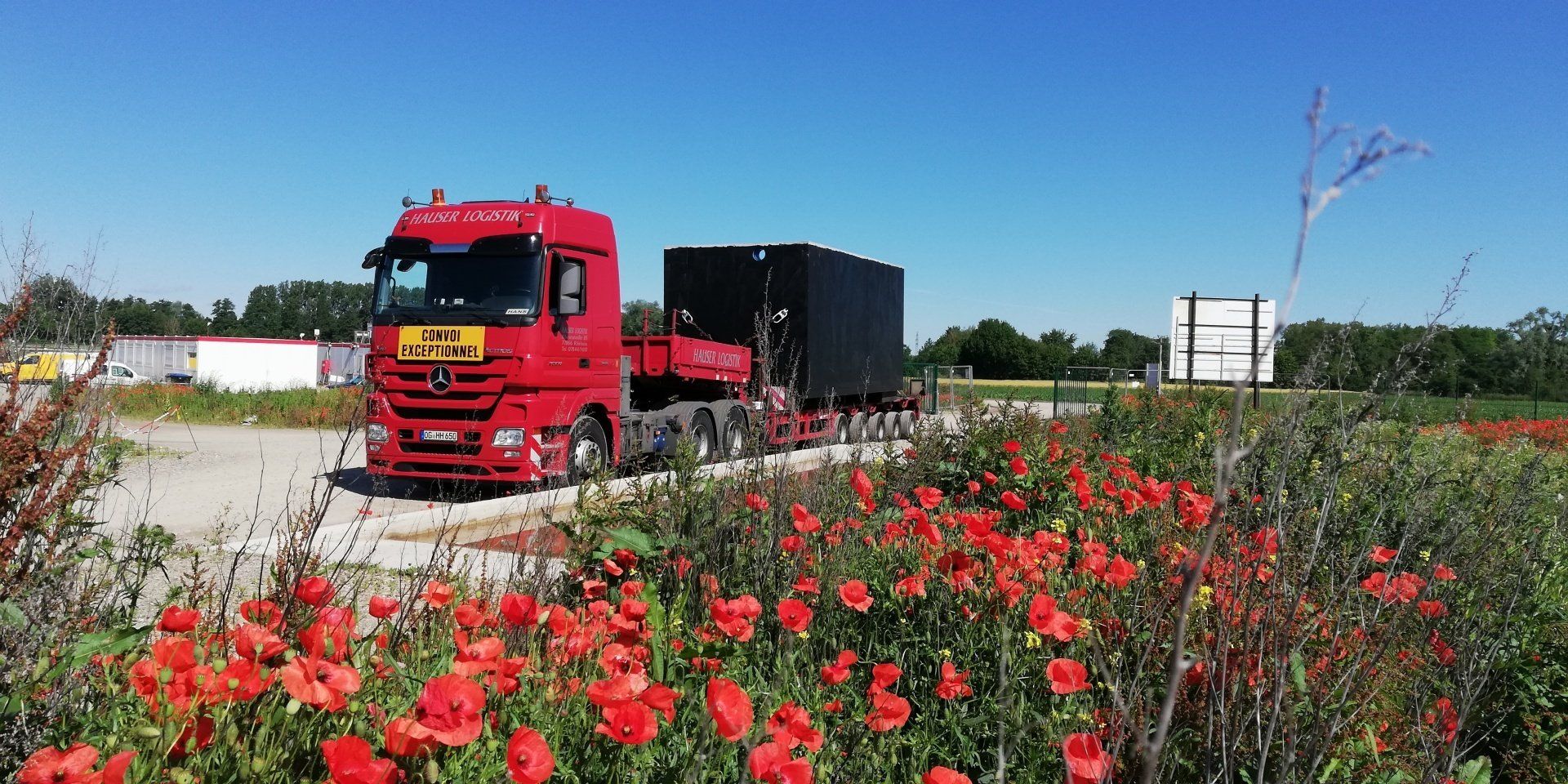

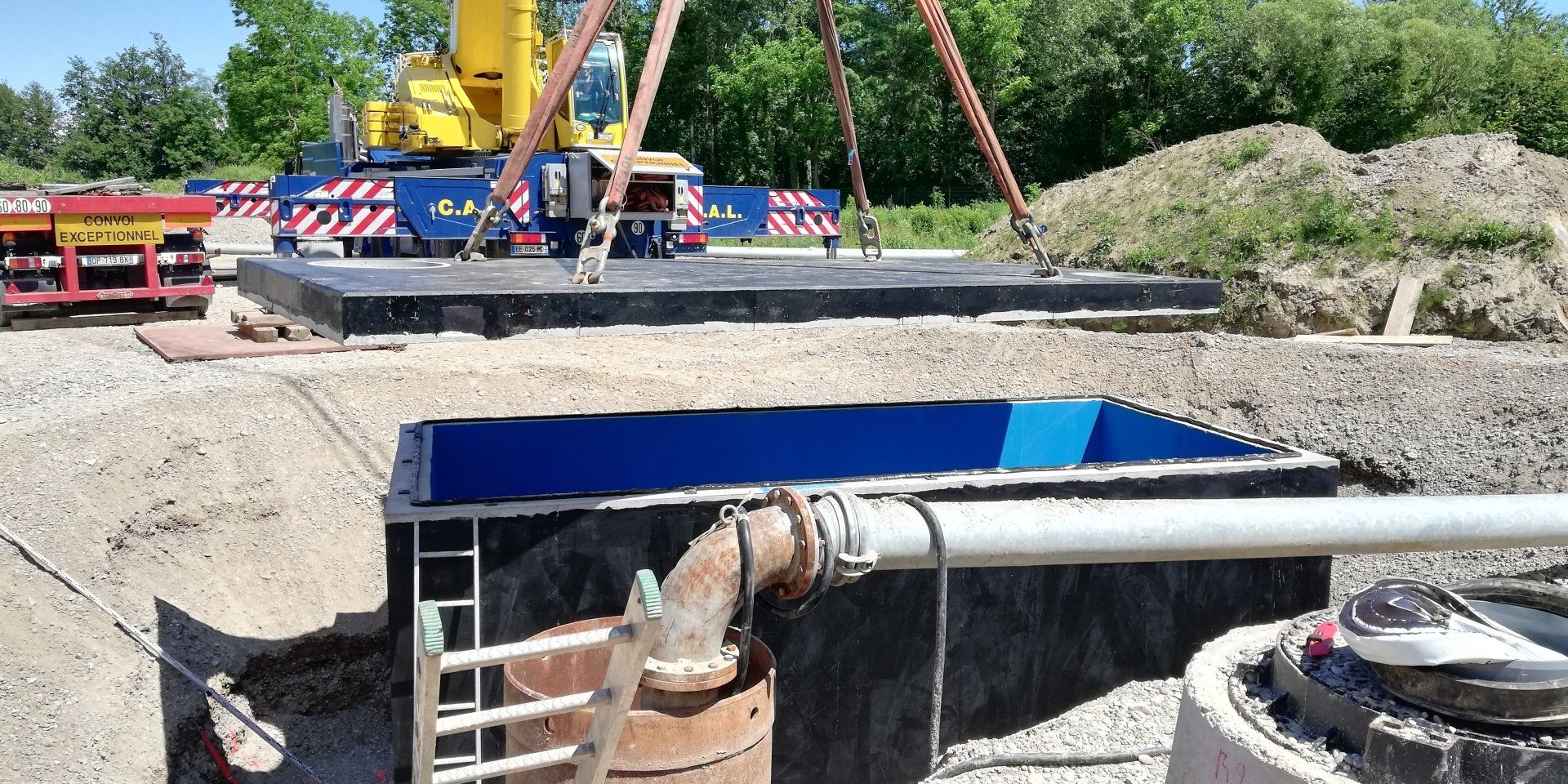

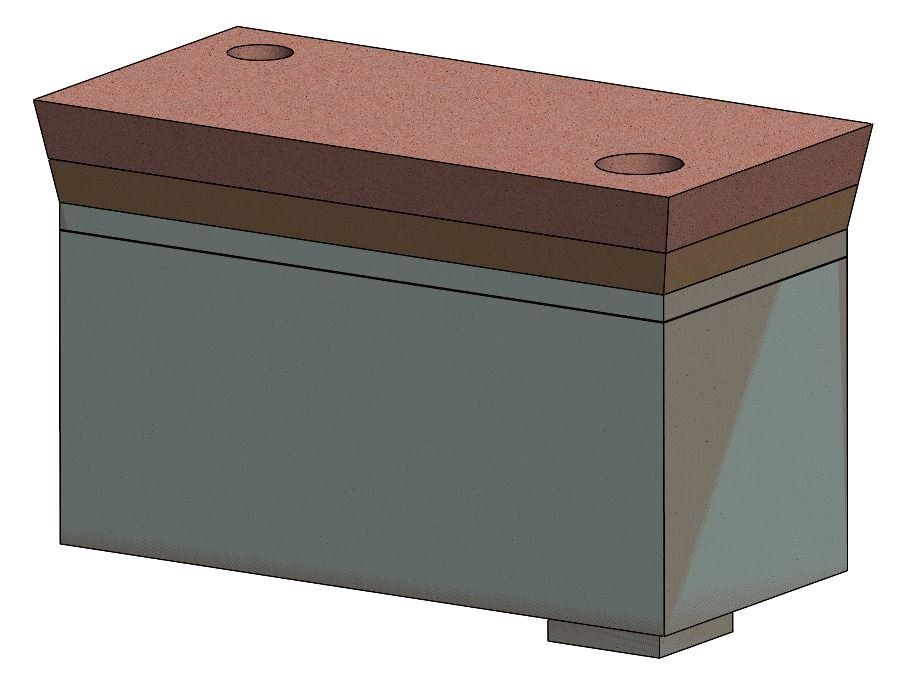

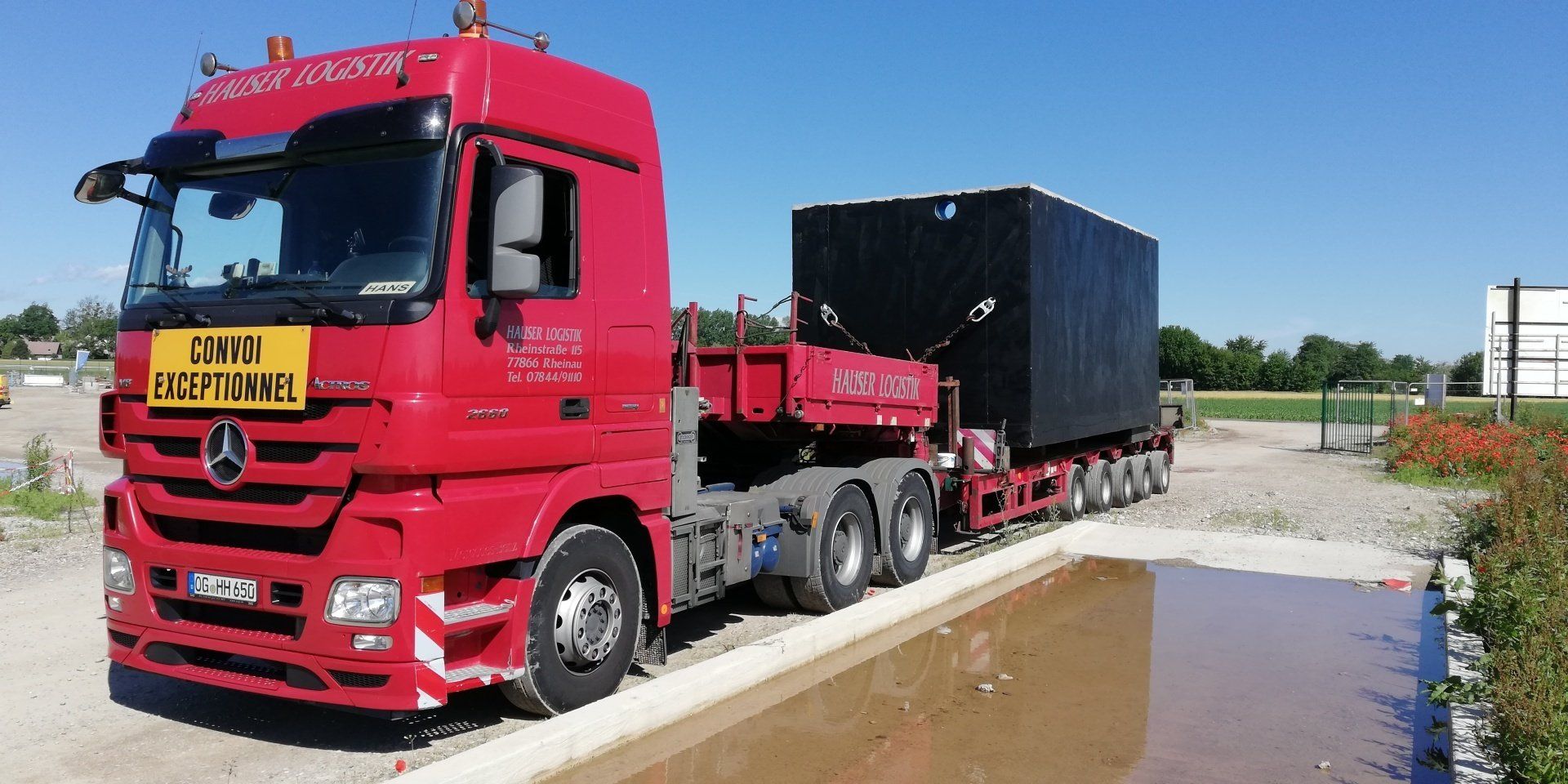

Fosse de rétention 35m3

avec revêtement époxy et puisard "dalle collée"

- Dimensions intérieures : 6.00 x 2.50 x Ht 2.90m

- Poids total : 55.131 tonnes

- Poids de l'élément le plus lourd : 43.45 tonnes

- Fabricant : M. R. B.

- Réalisation : juin 2019

Station de traitement

Assemblage des éléments avec système "Ankrobox", joint hydrogonglant et joint butyle.

Ouvrage composé d'une chambre collecteur, 2 chambres techniques sèches (avec mise à la terre), d'une chambre pour biofiltre et d'une cheminée d'accès indépendante.

- Dimensions intérieures : 3.30 x 3.70 x Ht 5.20m

- Poids total : 80.90 tonnes

- Poids de l'élément le plus lourd : 28.30 tonnes

- Fabricant : Kleihues

- Réalisation : avril 2019

Déversoir d'orage

Lame déversante longueur 3.00m

- Dimensions intérieures : 3.10 x 2.10 x Ht 1.65m

- Poids total : 18.65 tonnes

- Poids de l'élément le plus lourd : 13.40 tonnes

- Fabricant : Kleihues

- Réalisation : février 2019

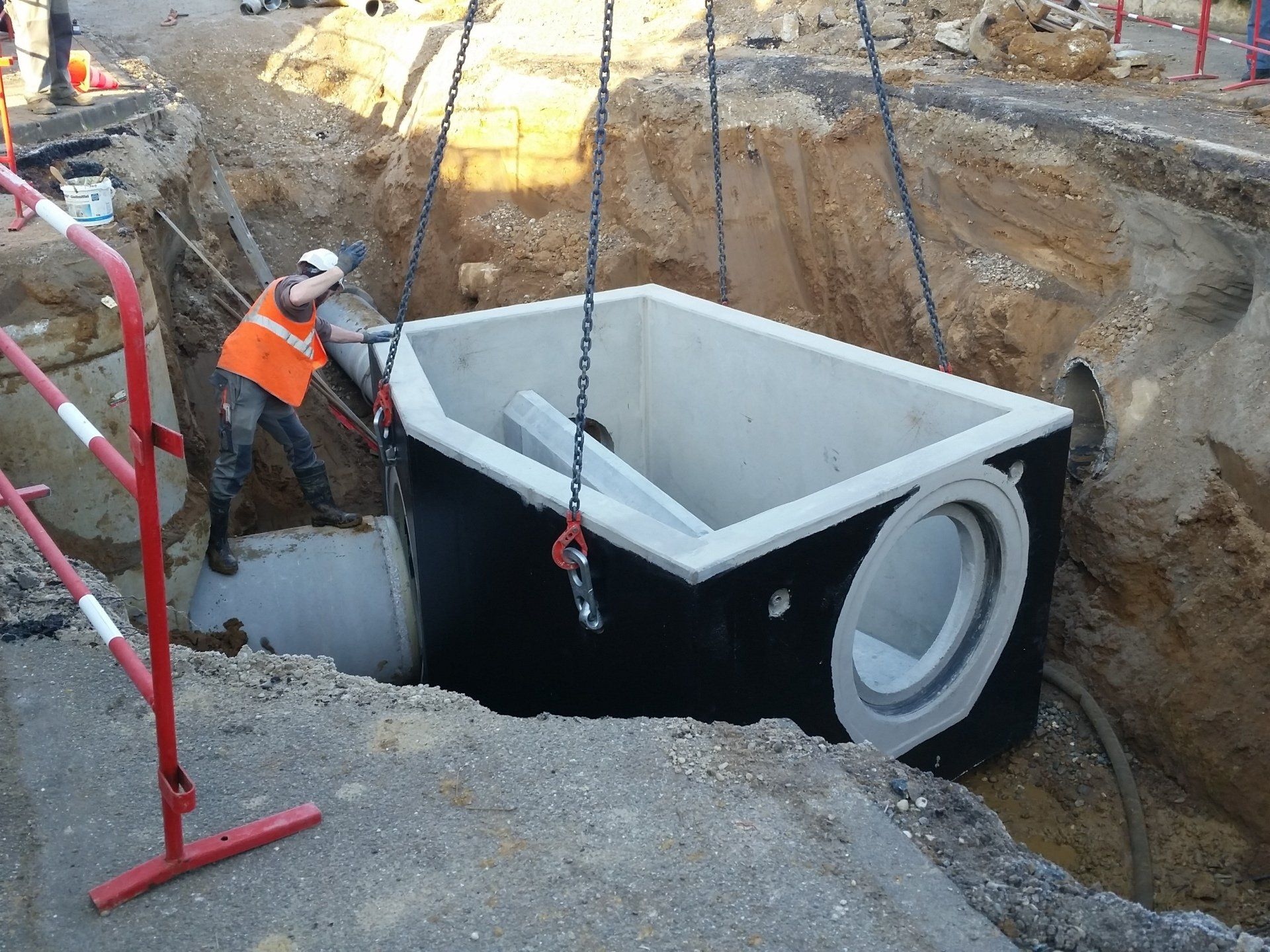

Déversoir d'orage

avec dalle en béton désactivé

avec scellement des tampons en usine,

chambre pour clapet anti-retour,

anti-ripage par système "Ankrobox"

- Dimensions intérieures : 2.85 x 4.25x Ht 1.30m

- Poids total : 19.50 tonnes

- Poids de l'élément le plus lourd : 15.10 tonnes

- Fabricant : Kleihues

- Réalisation : octobre 2018

Chambre collecteur et de comptage eau potable

Assemblage des éléments avec système "Ankrobox", joint hydrogonglant et joint butyle.

- Dimensions intérieures : 2.00 x 2.50 x Ht 3.36m

- Poids total : 33.50 tonnes

- Poids de l'élément le plus lourd : 10.50 tonnes

- Fabricant : Kleihues

- Réalisation : septembre 2018

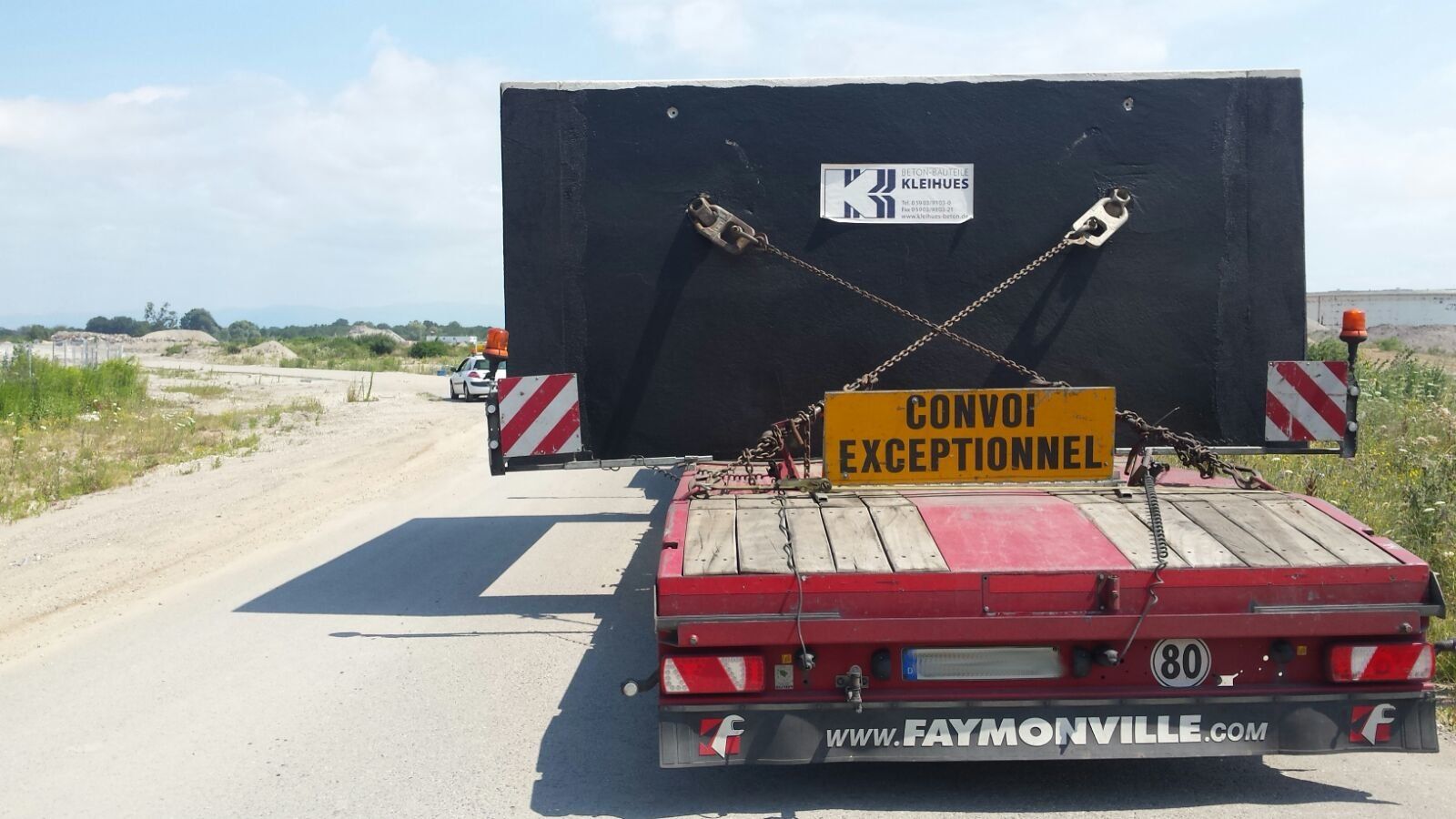

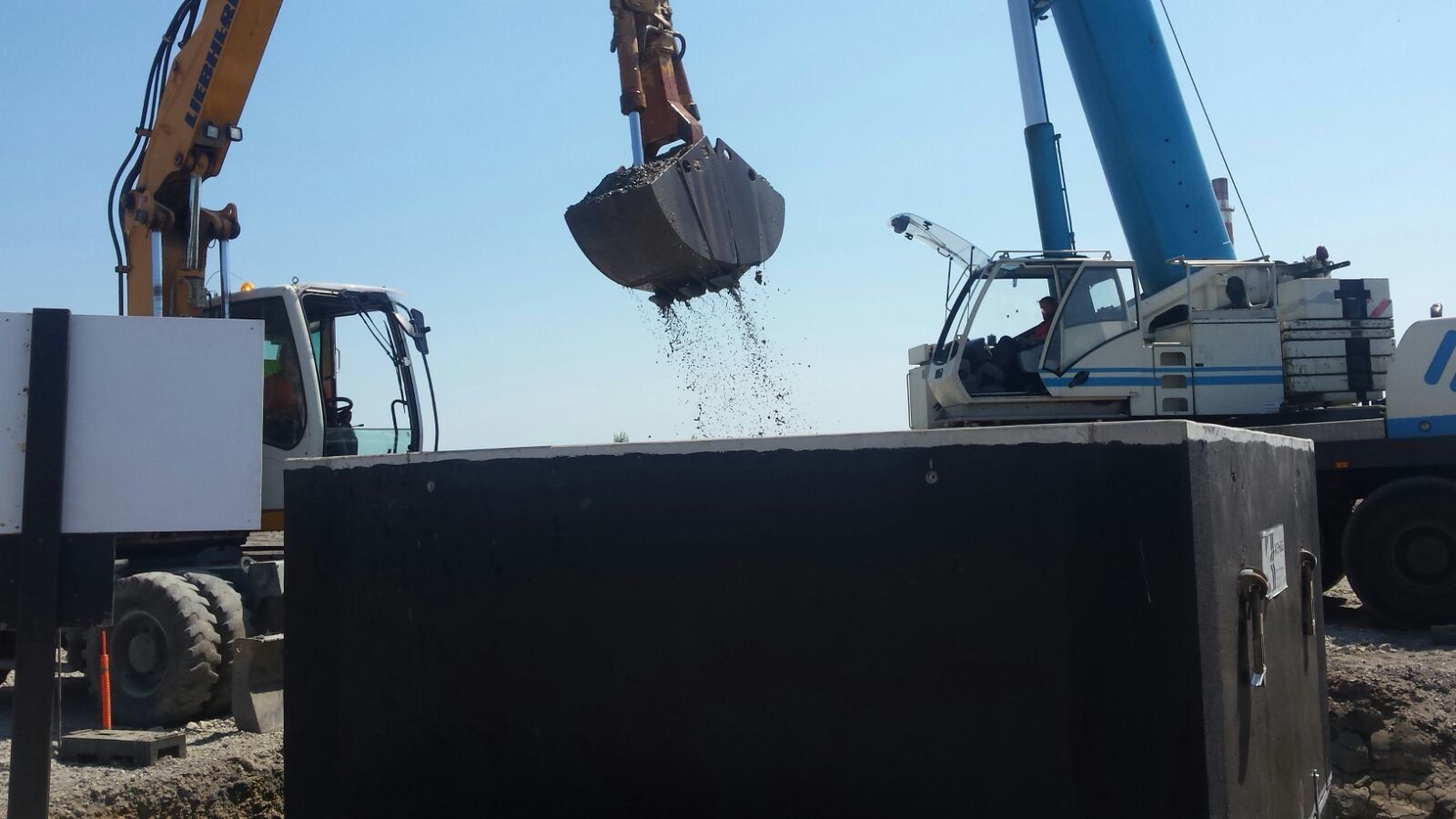

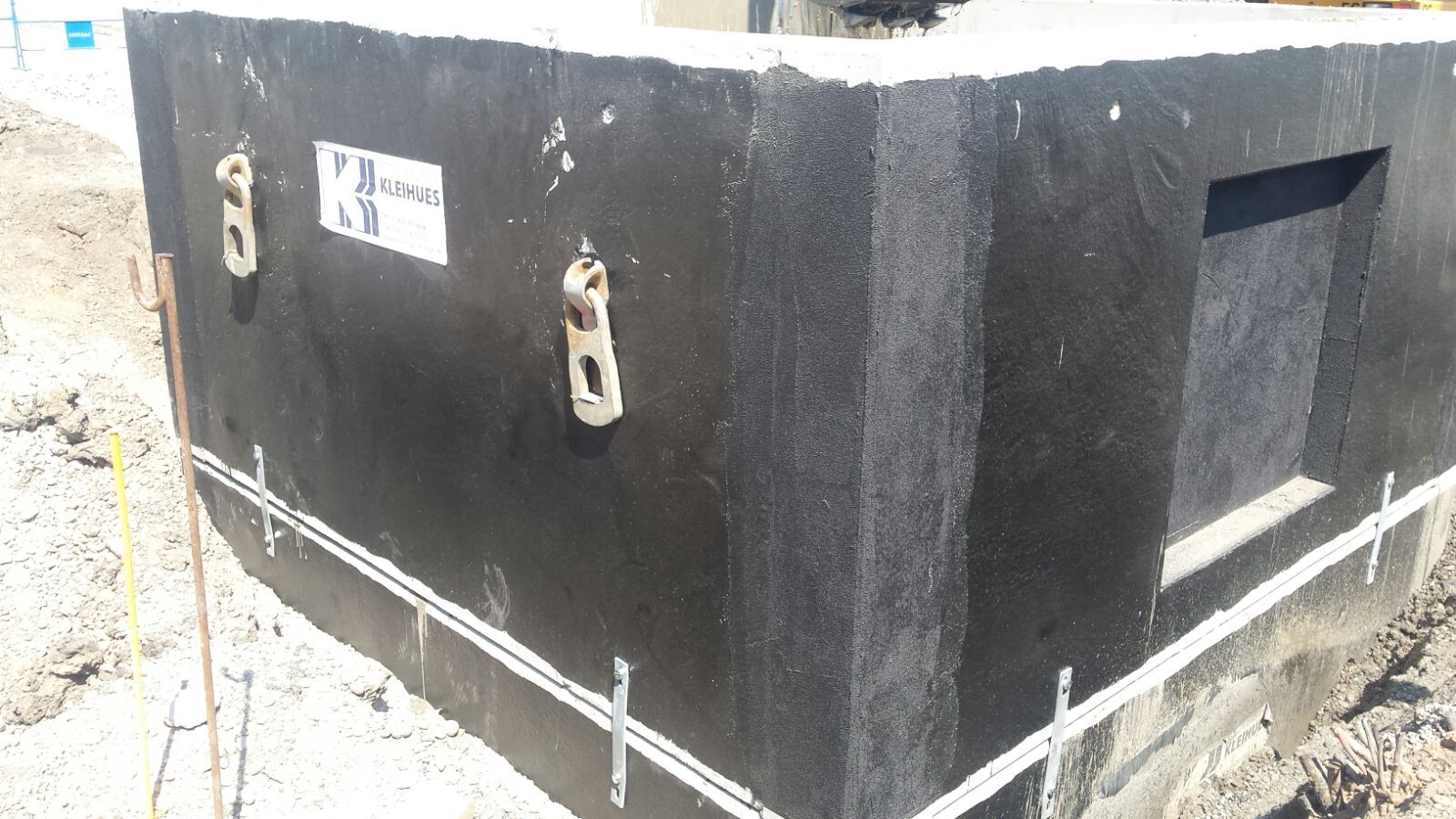

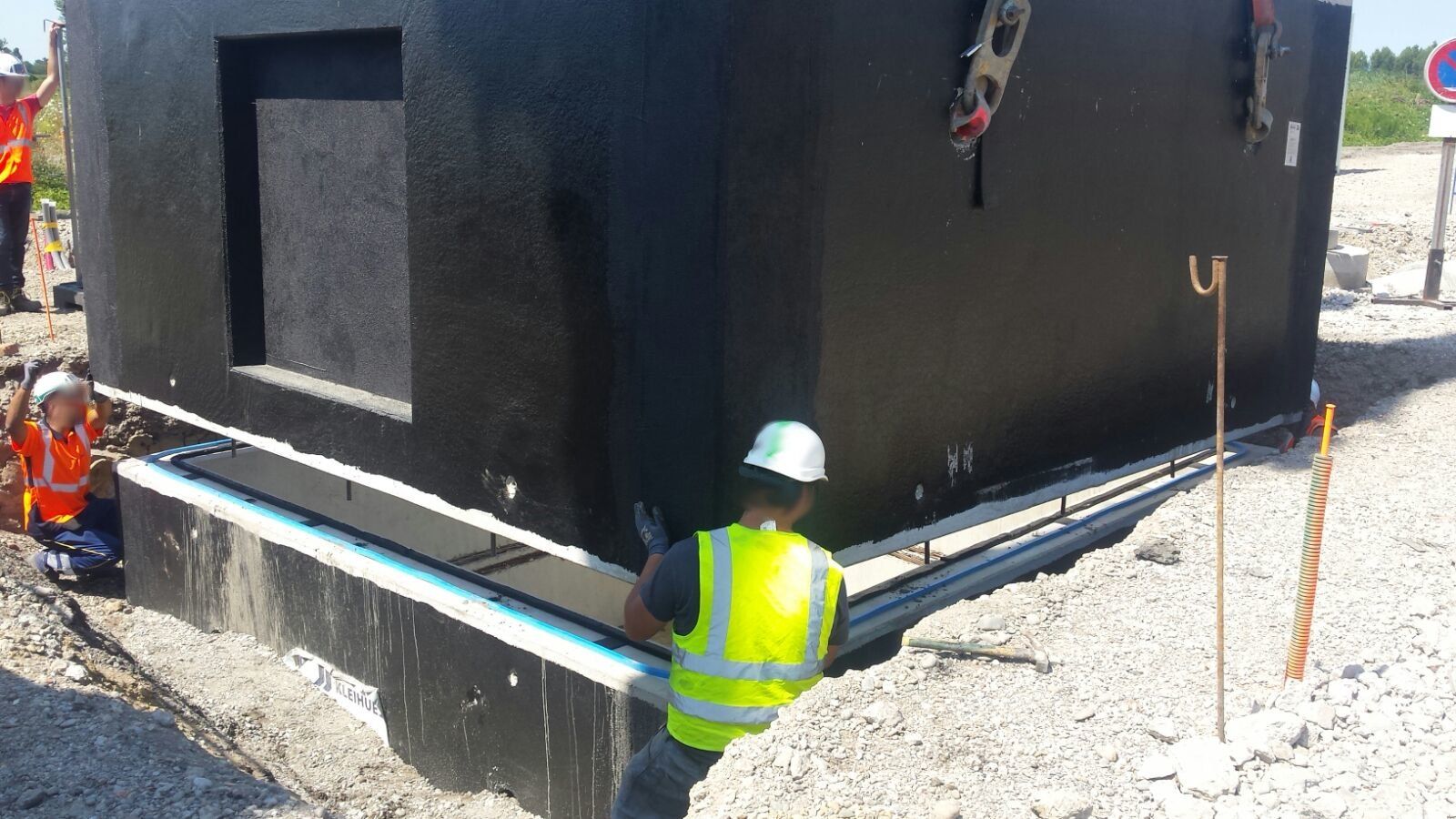

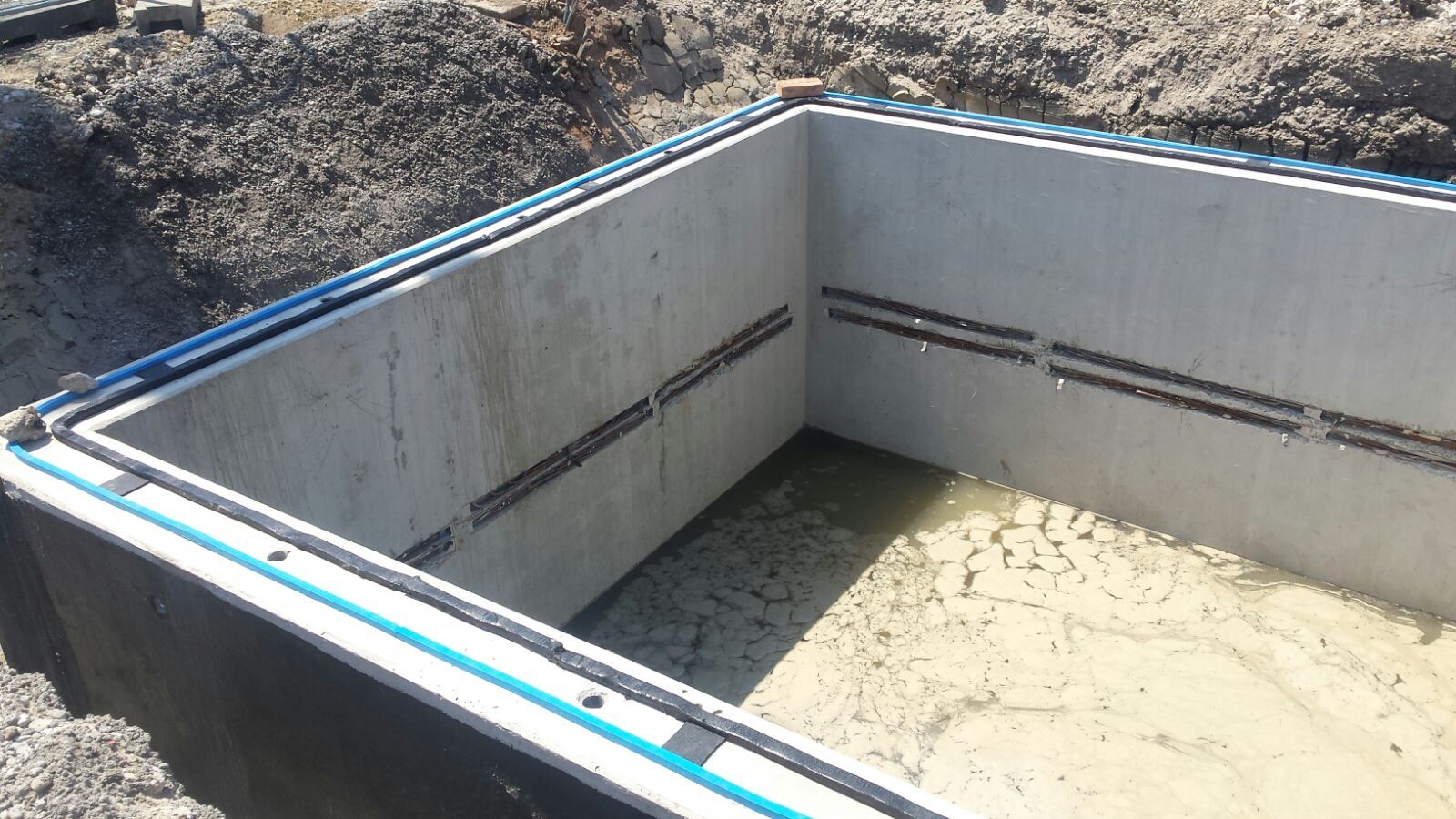

Station de relevage

à poser par havage

Assemblage des éléments avec système "Ankrobox" + plaques boulonnées, joint hydrogonglant et joint butyle.

- Dimensions intérieures : 4.00 x 4.00 x Ht 4.54m

- Poids total : 85 tonnes

- Poids de l'élément le plus lourd : 27.60 tonnes

- Fabricant : Kleihues

- Réalisation : juin 2018

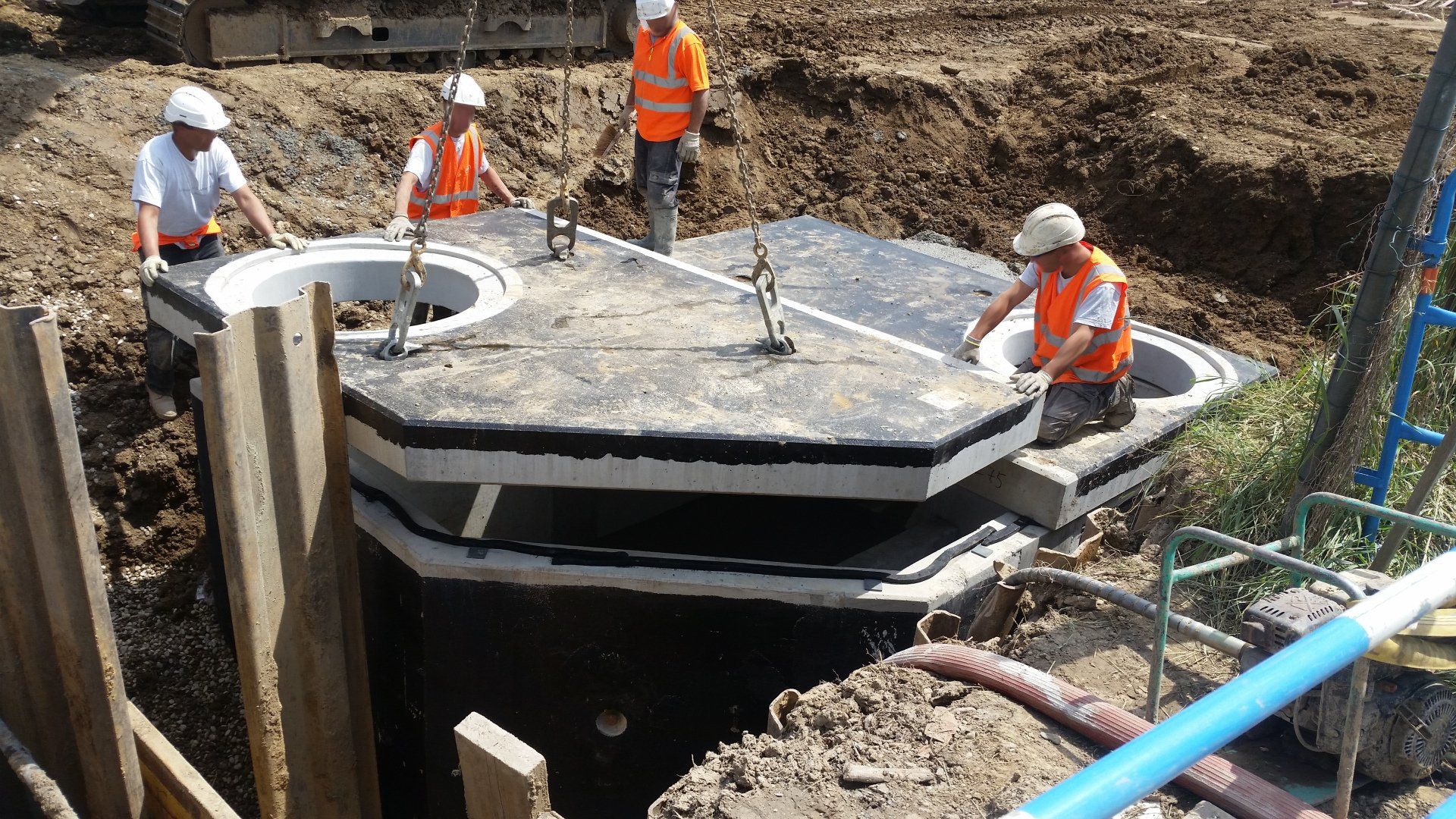

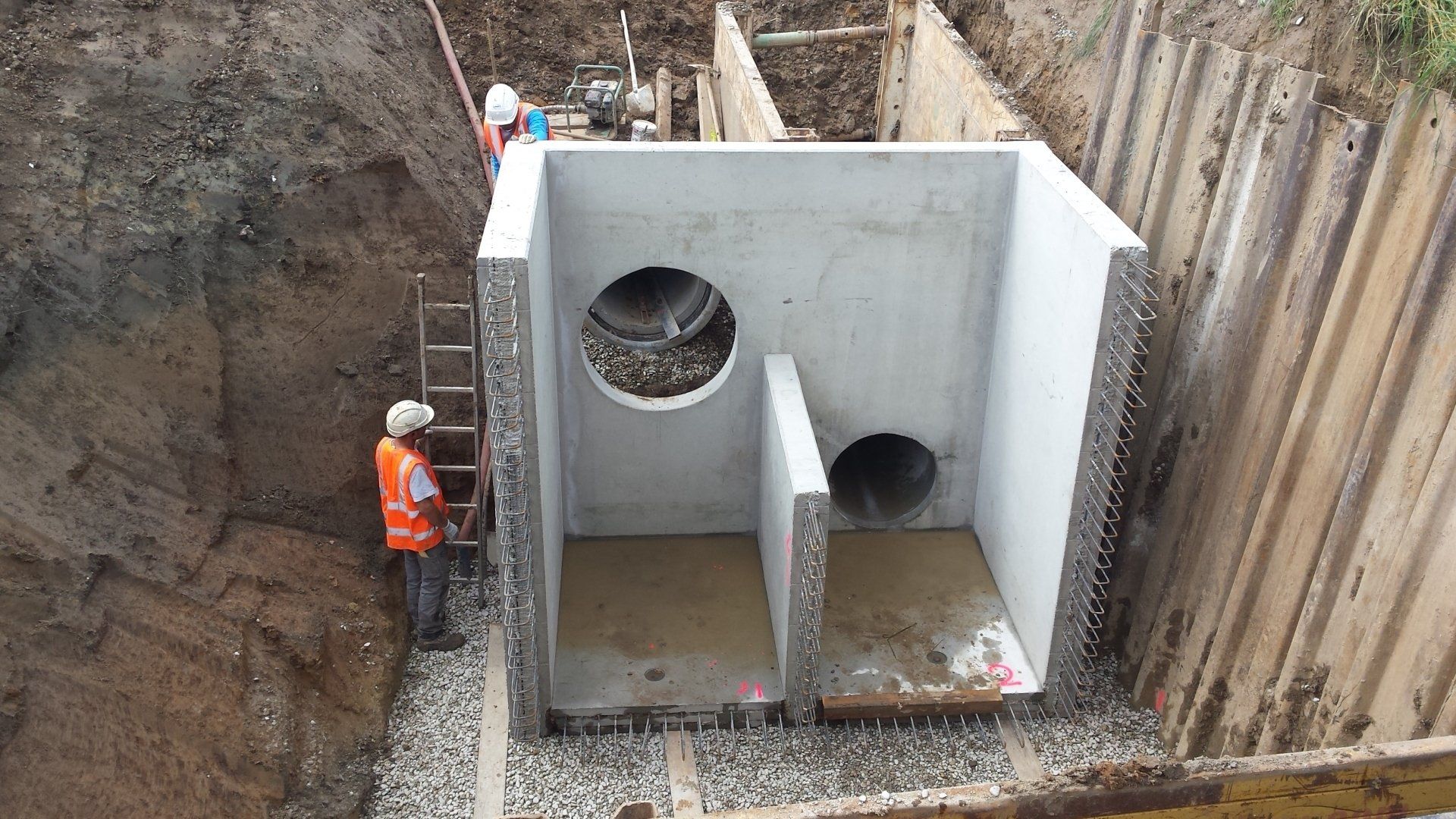

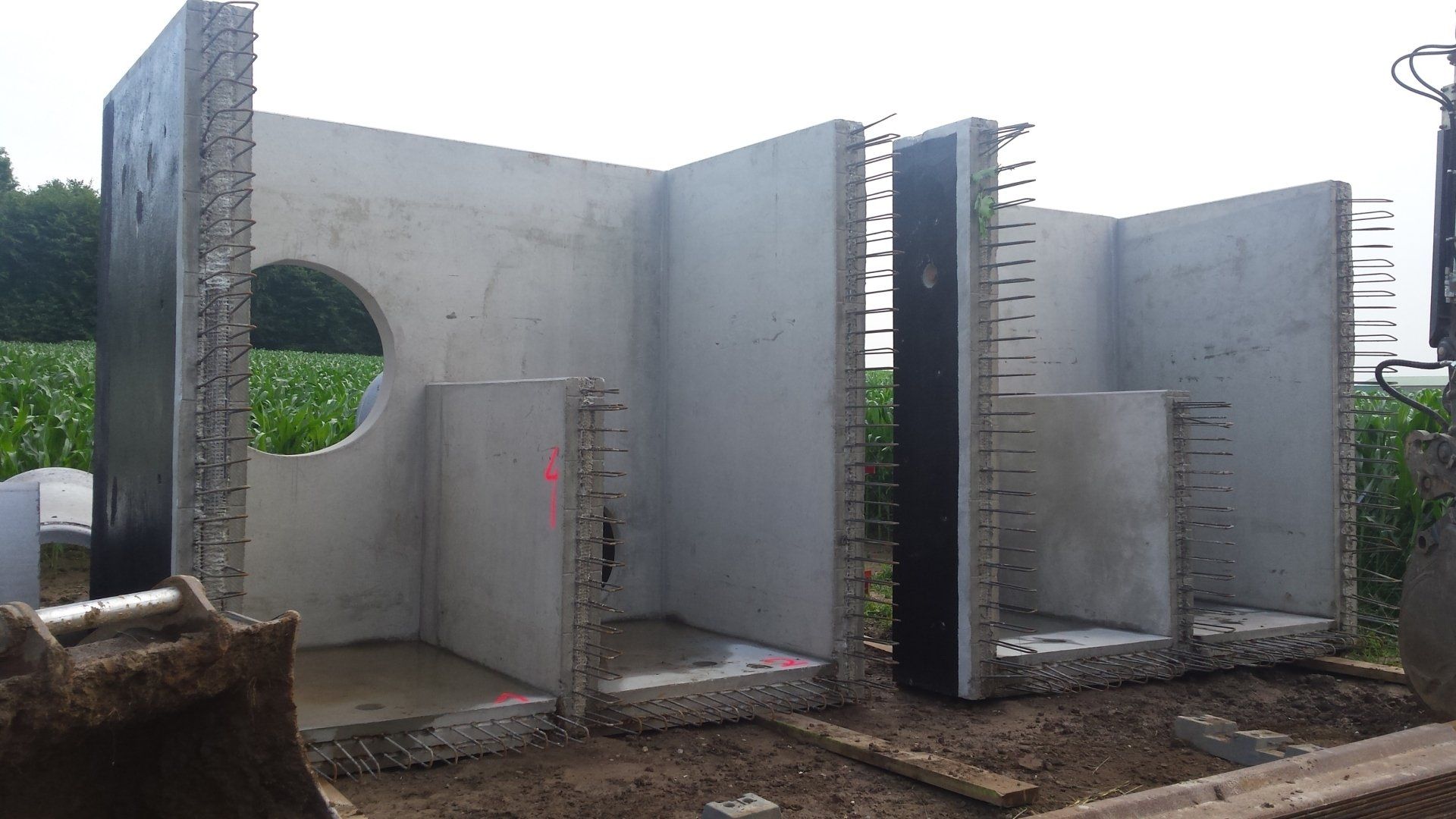

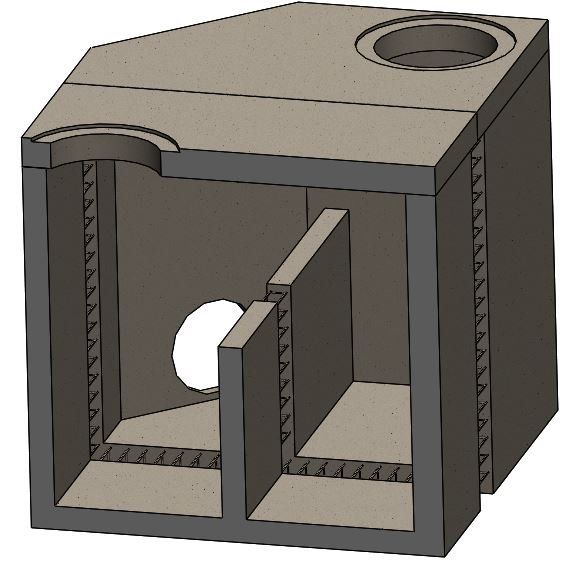

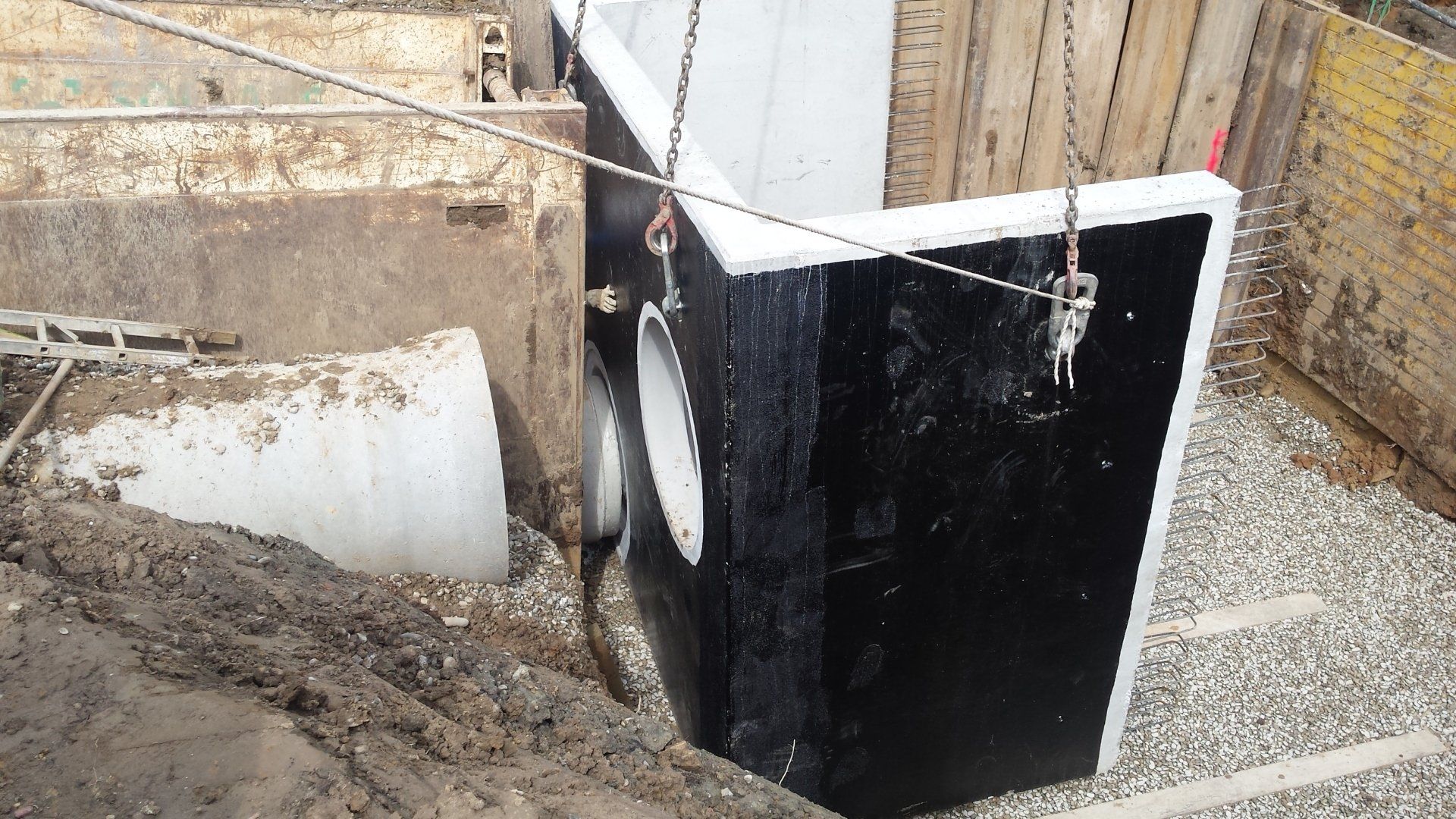

Déversoir d'orage

à claveter sur chantier

- Dimensions intérieures : 4.00 x 3.00 x Ht 2.90m

- Poids total : 36.50 tonnes

- Poids de l'élément le plus lourd : 14.90 tonnes

- Fabricant : Kleihues

- Réalisation : juin 2018

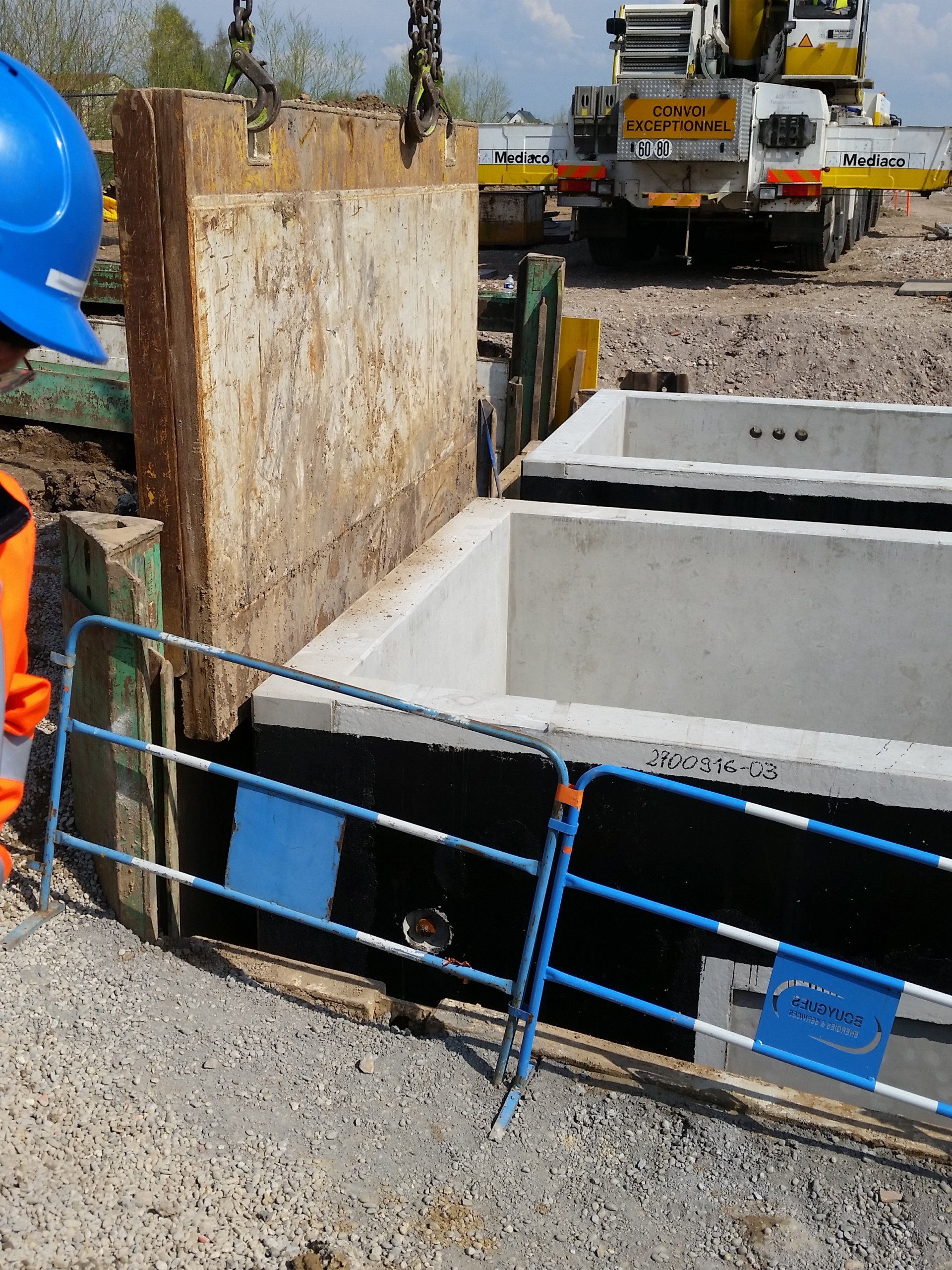

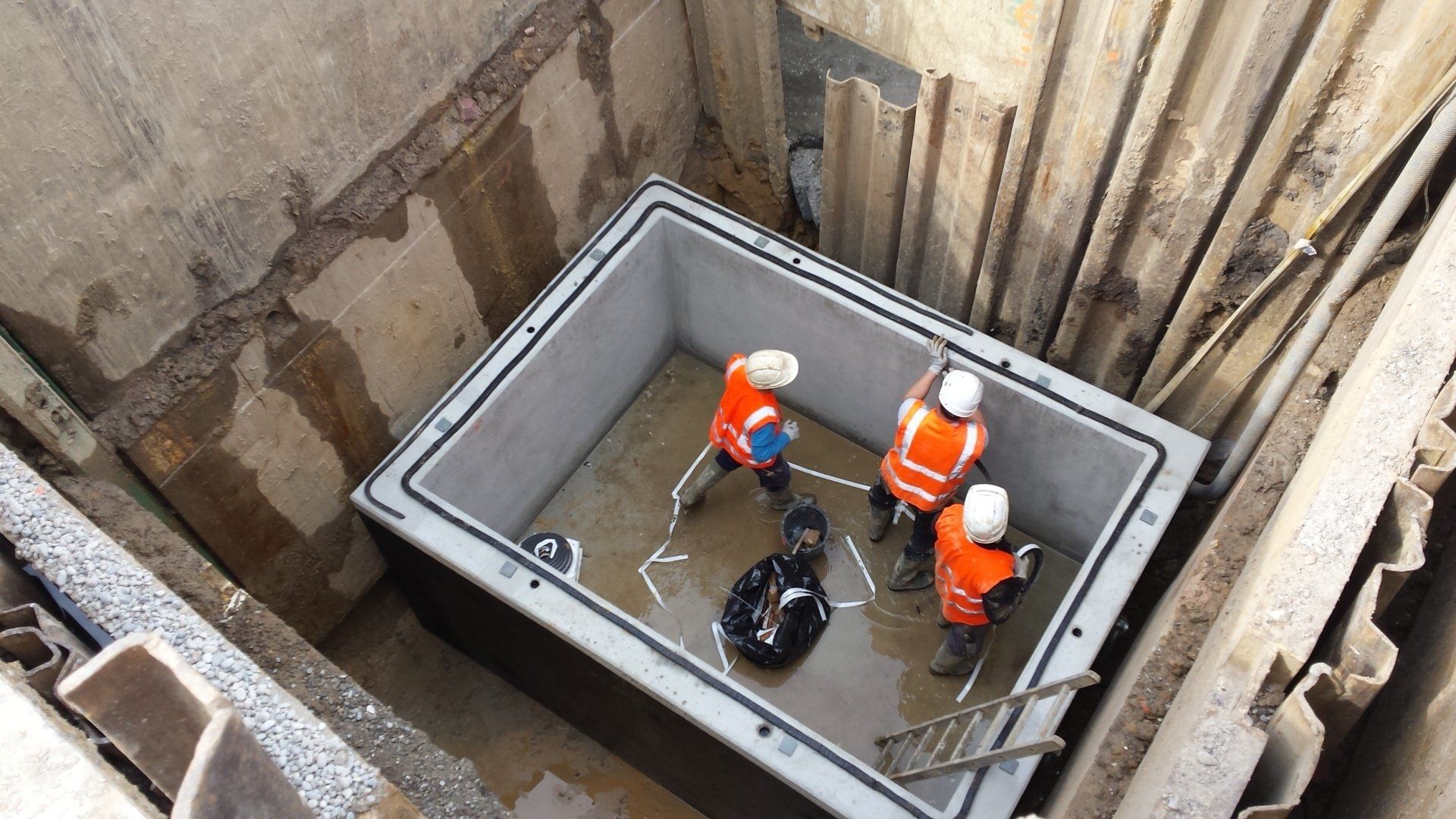

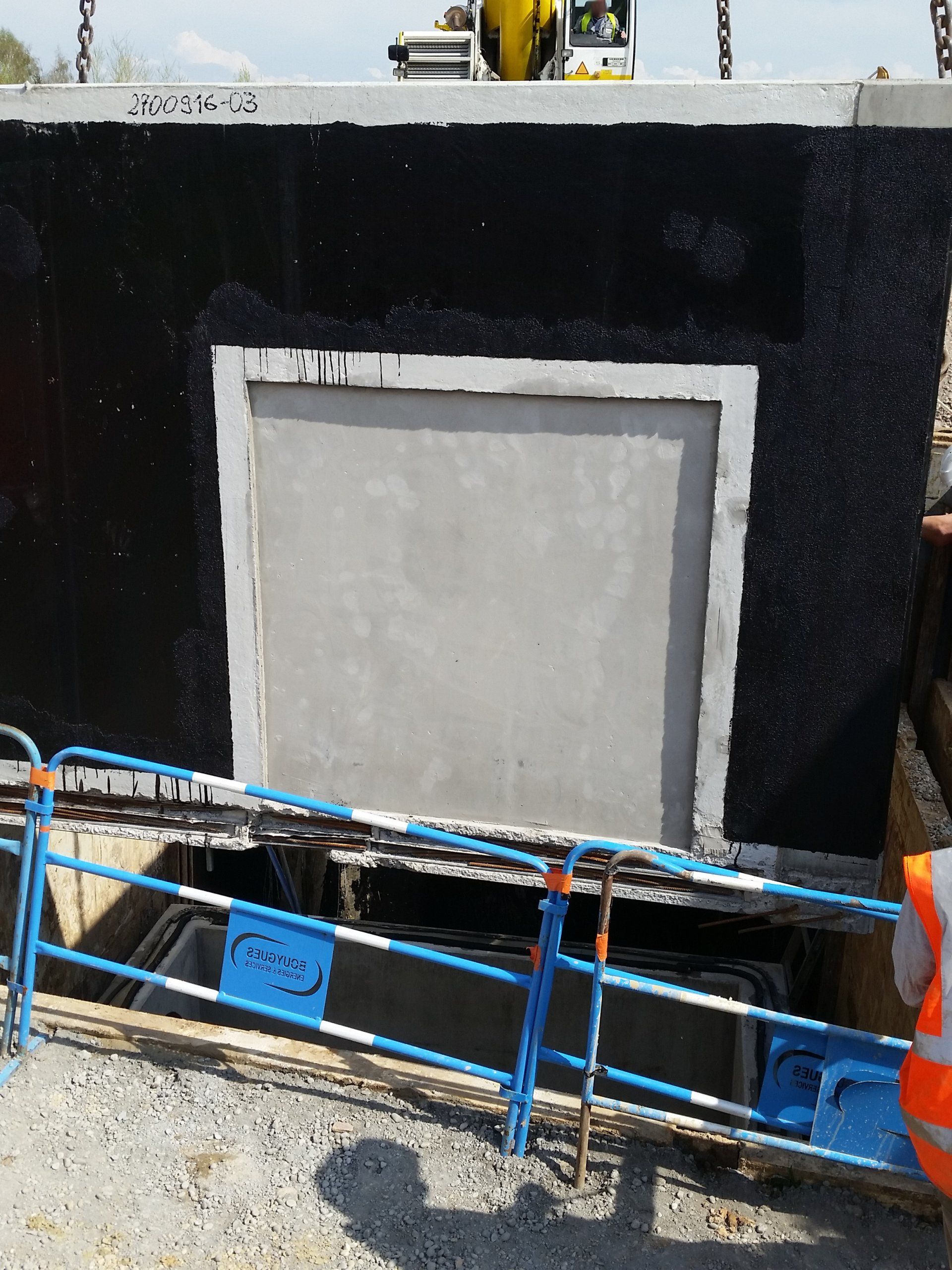

Poste de refoulement

en 2 ouvrages

- Dimensions intérieures :

      3.10 x 2.20 x Ht 6.50m + 3.10 x 2.50 x Ht 5.06m

- Poids total : 111 tonnes

- Poids de l'élément le plus lourd : 26.40 tonnes

- Fabricant : Kleihues

- Réalisation : avril 2018

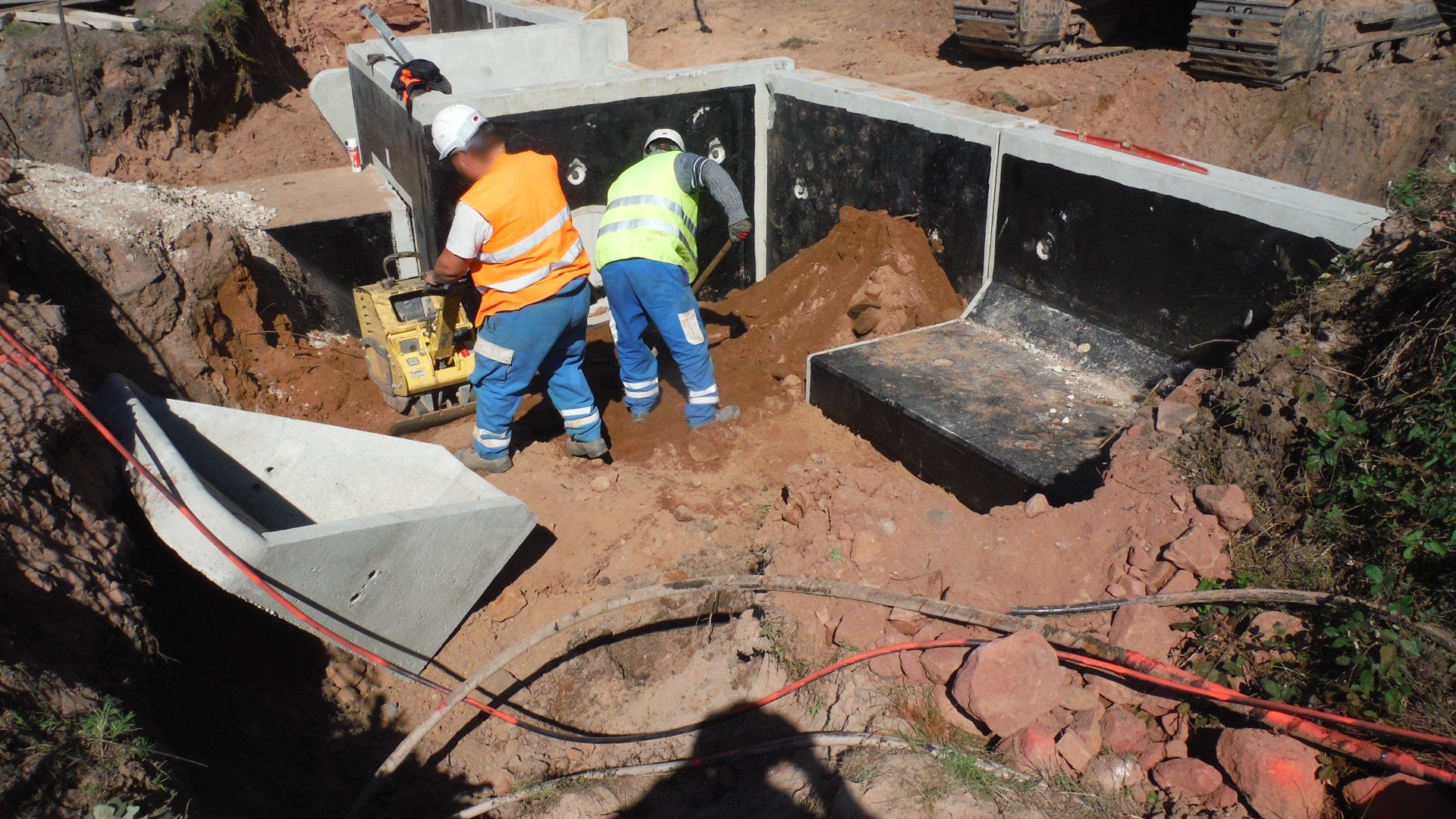

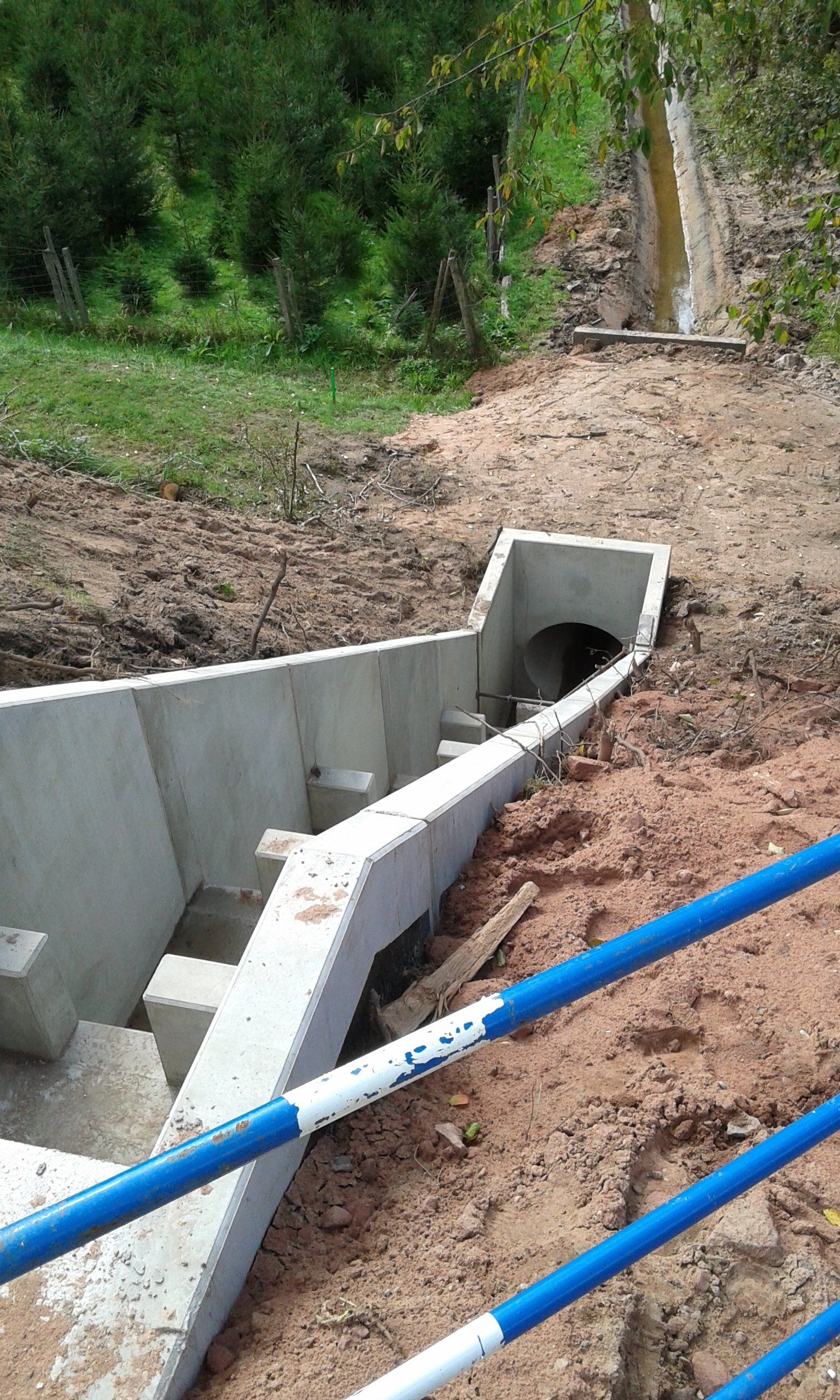

Traversée de voie ferrée

en cadres 100x100cm,

avec ouvrage collecteur amont,

murs de soutènement

et descente d'eau

- Fabricant : Kleihues

- Réalisation : octobre 2017

Caniveau triple alvéole

pour passage de câble

Charges roulantes type SUPERTACKER (117.5 tonnes - 58.8 tonnes / double roue) sans couverture sur les dalles.

- Poids de l'élément le plus lourd : 4.25 tonnes

- Fabricant : Kleihues

- Réalisation : août à octobre 2016

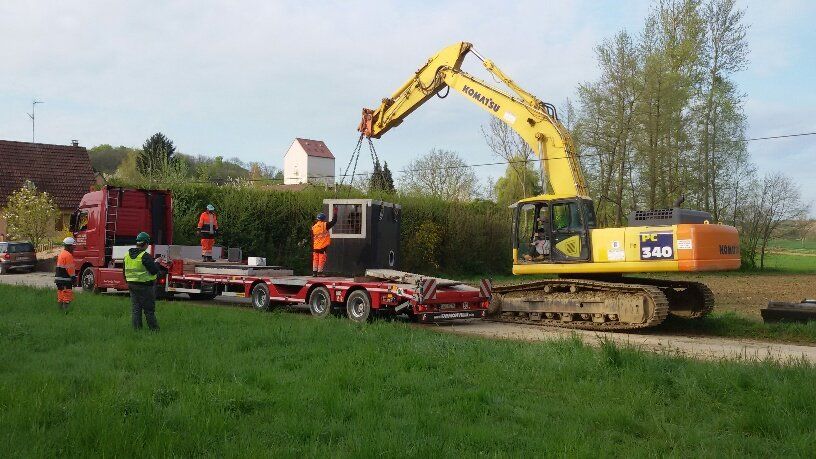

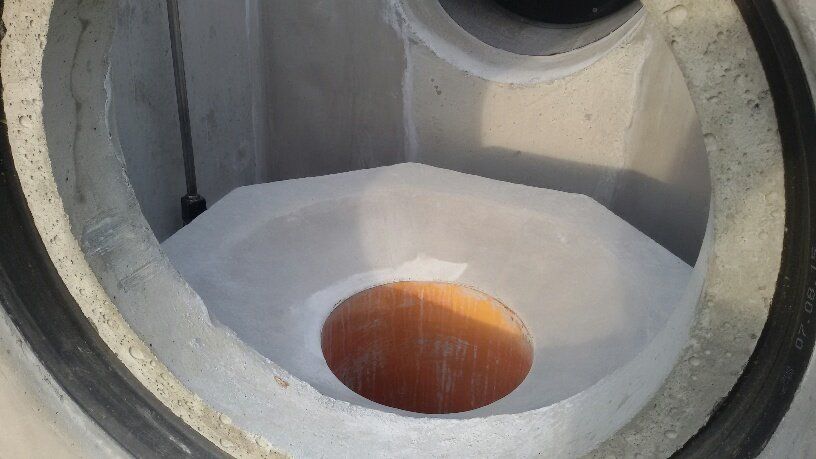

Déversoir d'orage

avec chute accompagnée

- Dimensions intérieures : 1.20 x 2.20 x Ht 2.00m

- Poids total : 12.90 tonnes

- Poids de l'élément le plus lourd : 10.90 tonnes

- Fabricant : Kleihues

- Réalisation : avril 2016

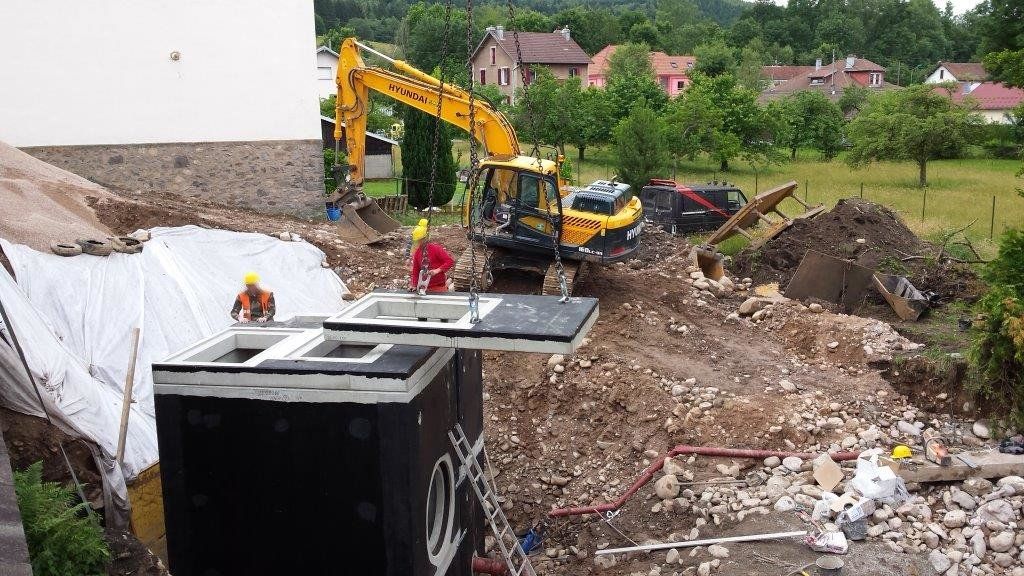

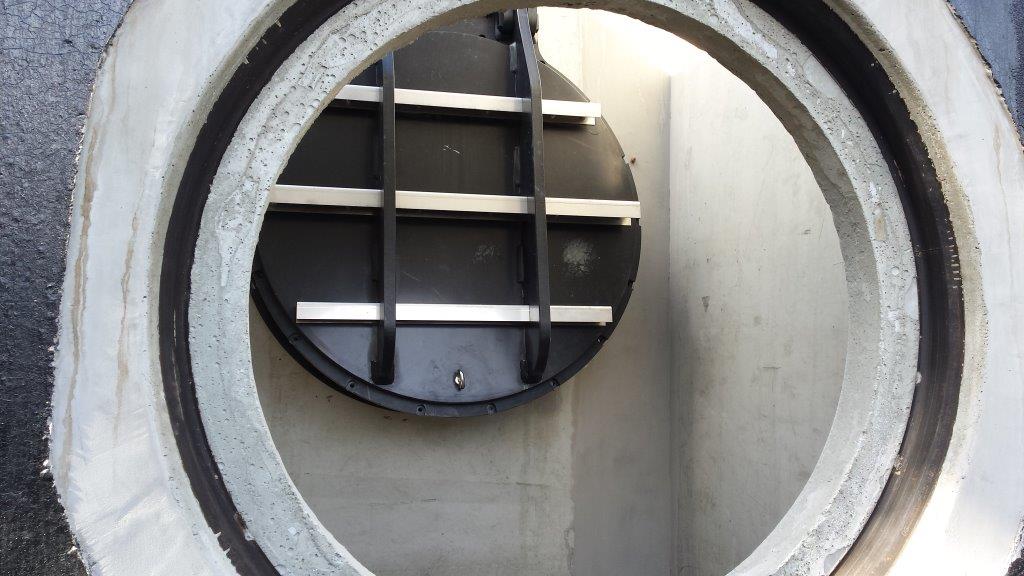

Déversoir d'orage

avec clapet anti-retour et régulateur implantation sèche

- Dimensions intérieures : 2.80 x 3.50 x Ht 3.90m

- Poids total : 51.30 tonnes

- Poids de l'élément le plus lourd : 15.70 tonnes

- Fabricant : Kleihues

- Réalisation : juin 2015

Ouvrage de chute

avec paliers intermédiaires

brise jet

- Dimensions intérieures : 2.50 x 1.50 x Ht 4.00m

- Poids total : 25.80 tonnes

- Poids de l'élément le plus lourd : 11.60 tonnes

- Fabricant : Kleihues

- Réalisation : juillet 2014

Ouvrage dessableur

avec bossage pour raccordement Ø600 fonte avec déviation angulaire

- Dimensions intérieures : 1.00 x 2.30 x Ht 5.00m

- Poids total : 40.45 tonnes

- Poids de l'élément le plus lourd : 10.80 tonnes

- Fabricant : Kleihues

- Réalisation : juin 2014

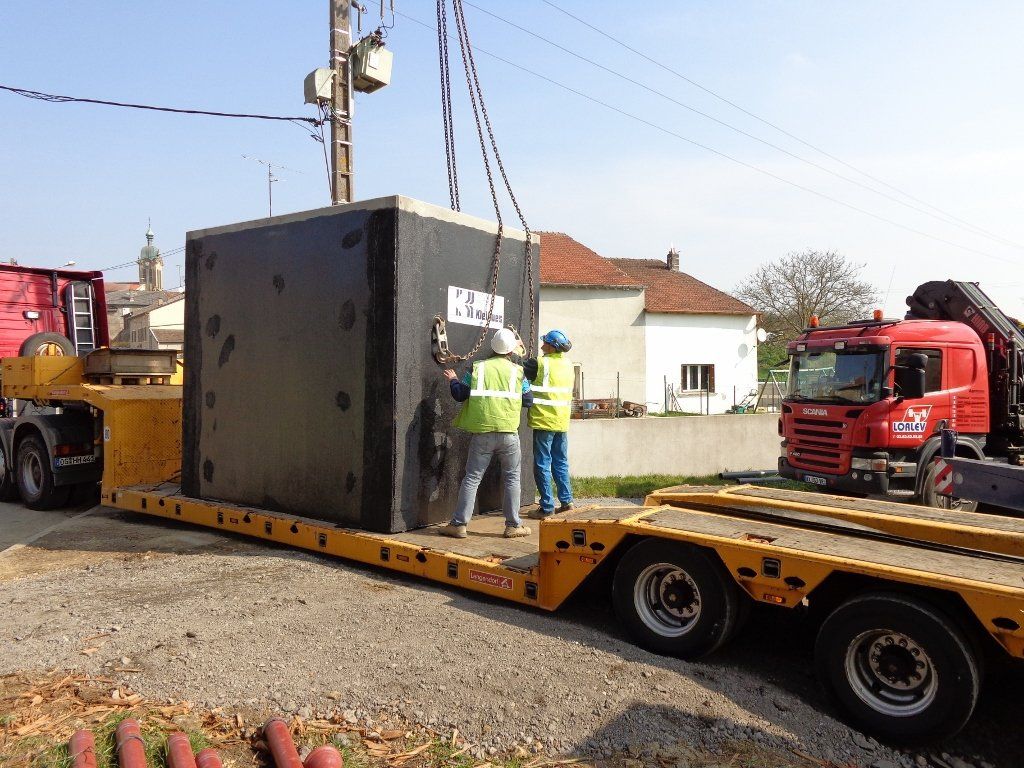

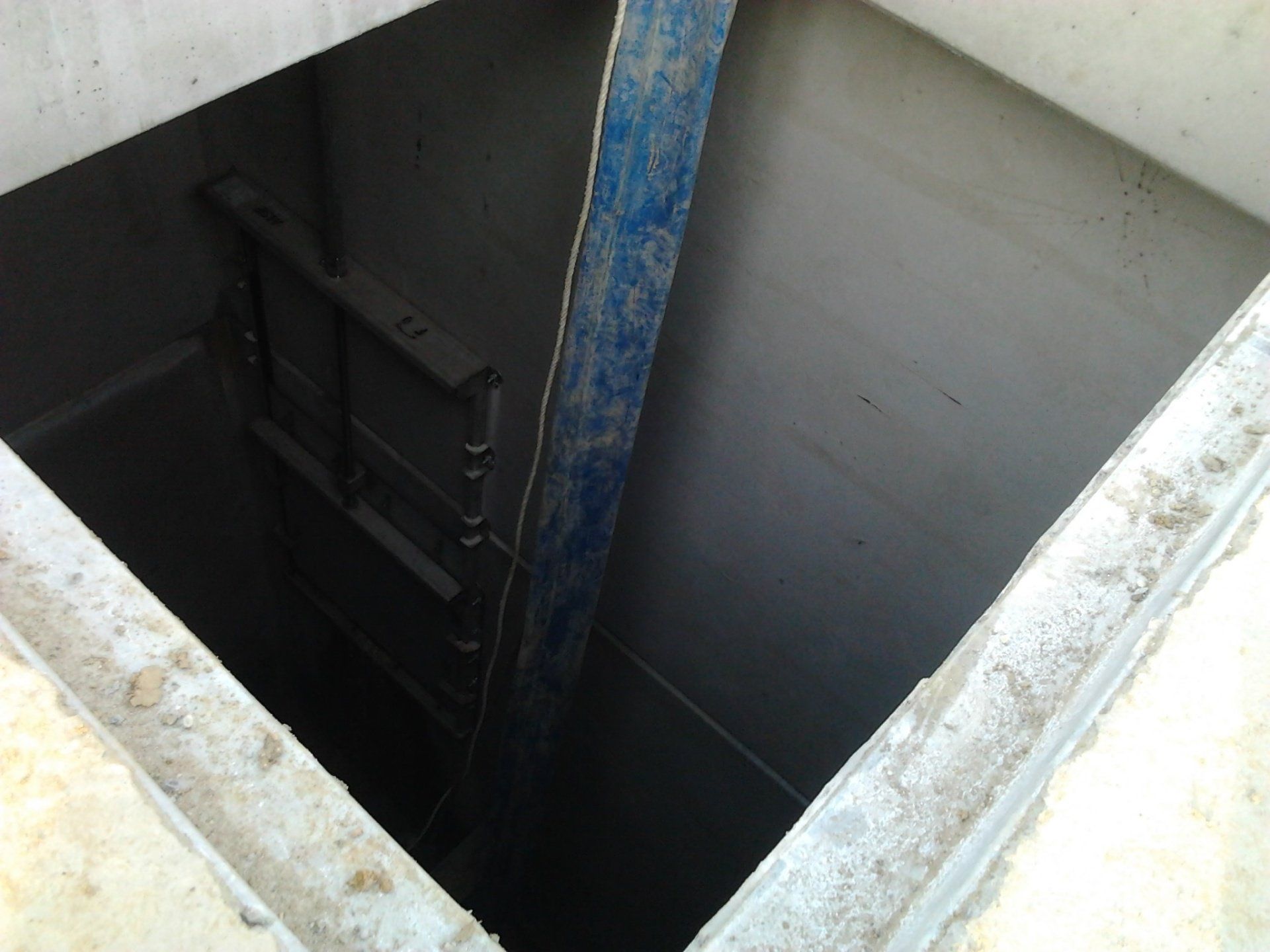

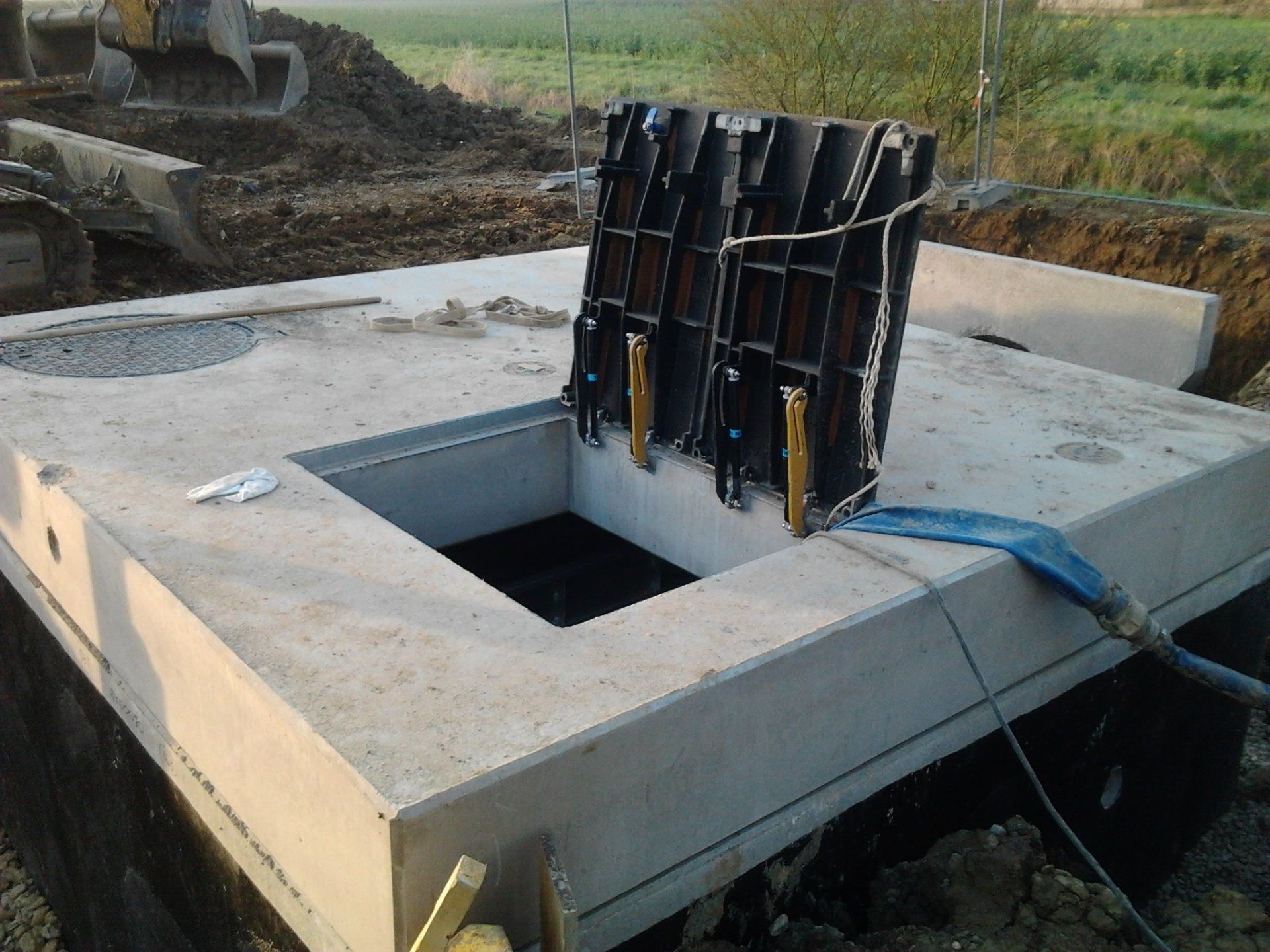

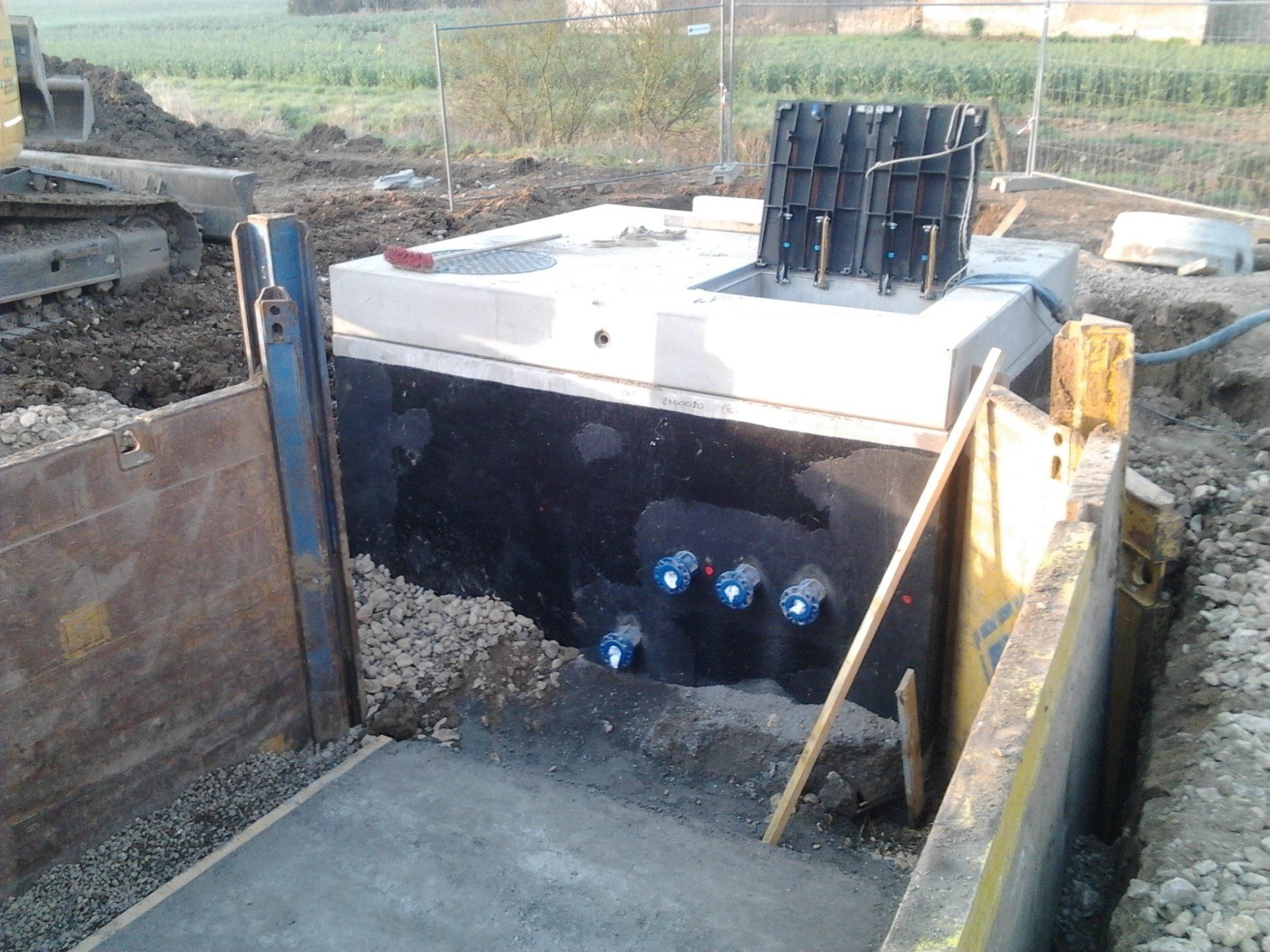

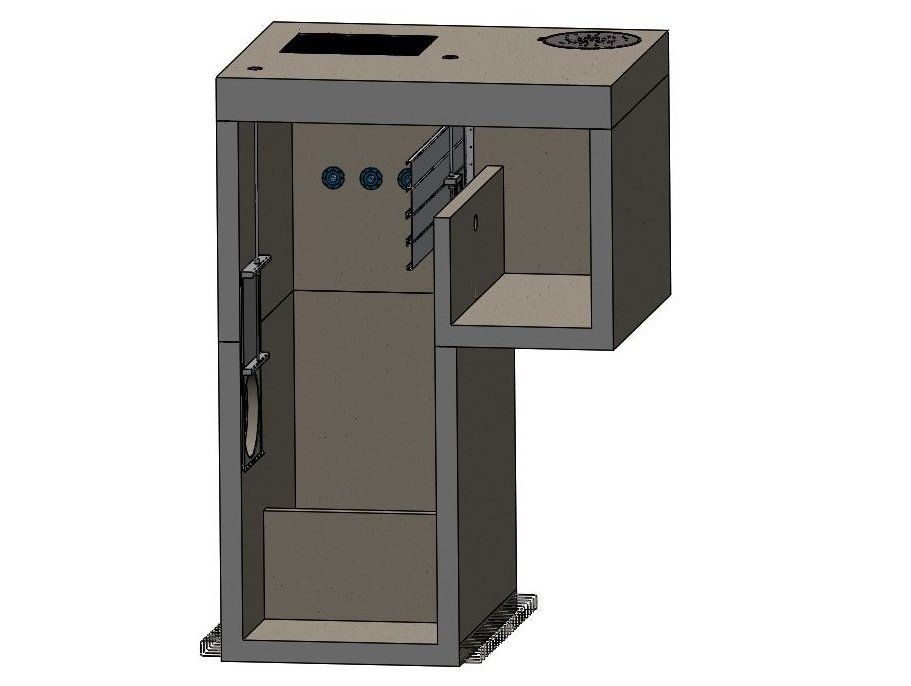

Déversoir d'orage

avec banquette déportée

avec scellement de manchettes fonte, de trappe, de tampon et de bouches à clé,

fourniture et montage d'un batardeau sur mesure et des vannes.

- Dimensions intérieures : 2.90 x 3.25 x Ht 4.80m

- Poids total : 44,60 tonnes

- Poids de l'élément le plus lourd : 18 tonnes

- Fabricant : Kleihues

- Réalisation : mars 2014

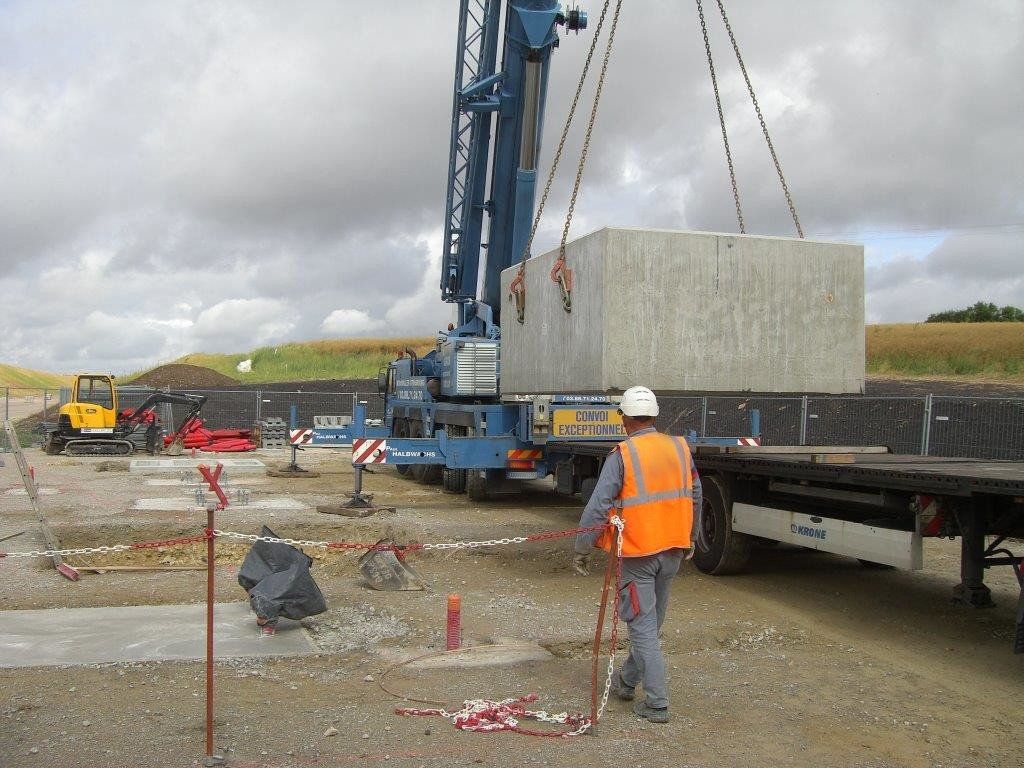

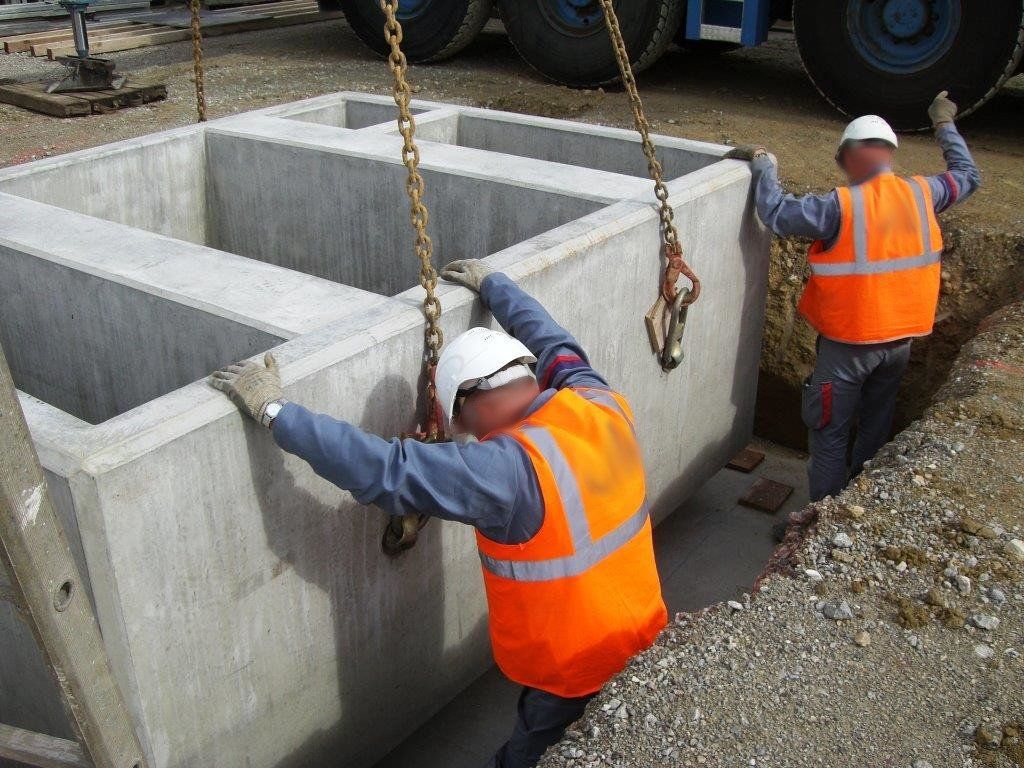

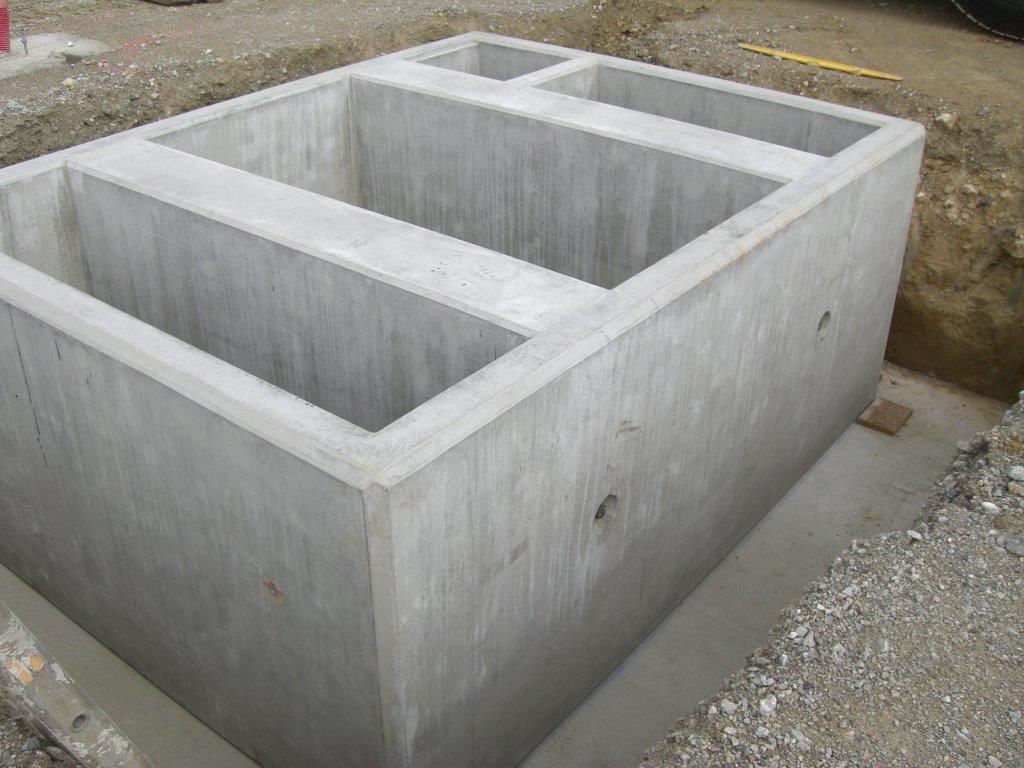

Support de transformateur

- Dimensions intérieure : 3.00 x 3.00 x 1.00m

- Poids unitaire : 17.40 tonnes

- Fabricant : Kleihues

- Réalisation : juillet 2013

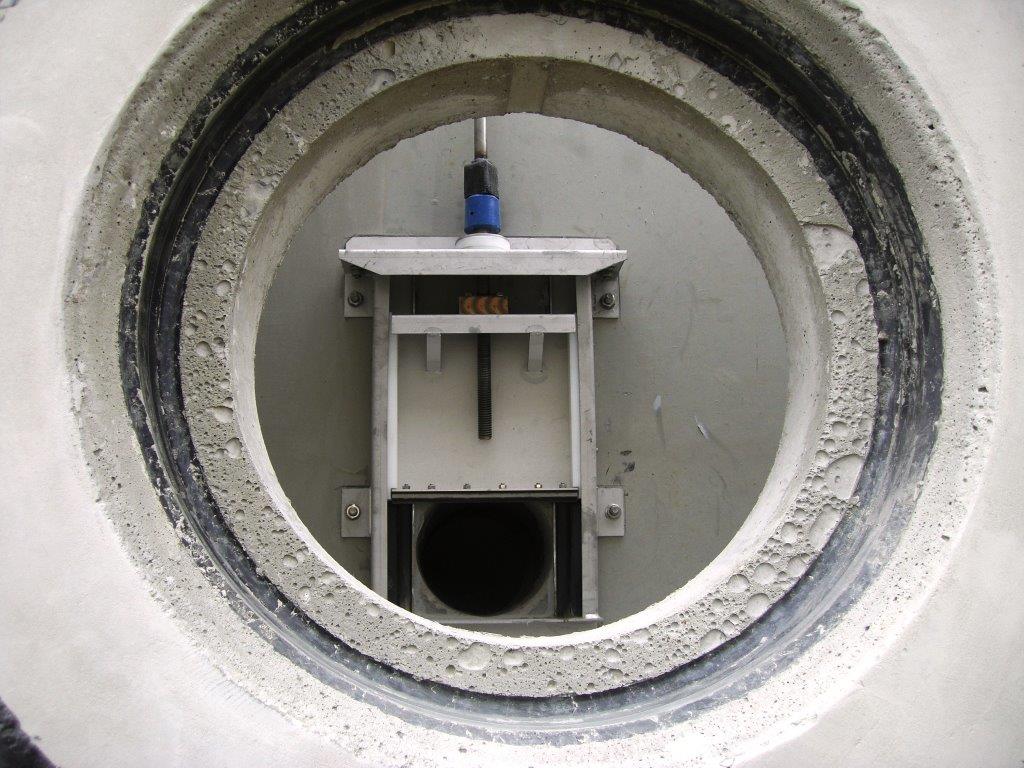

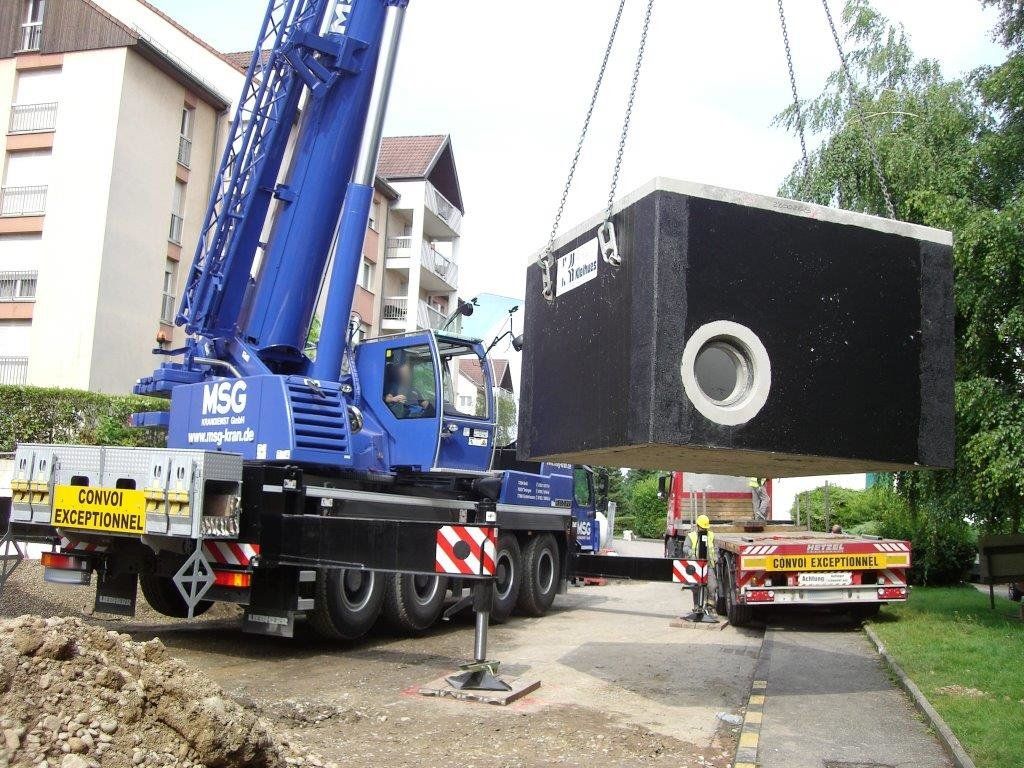

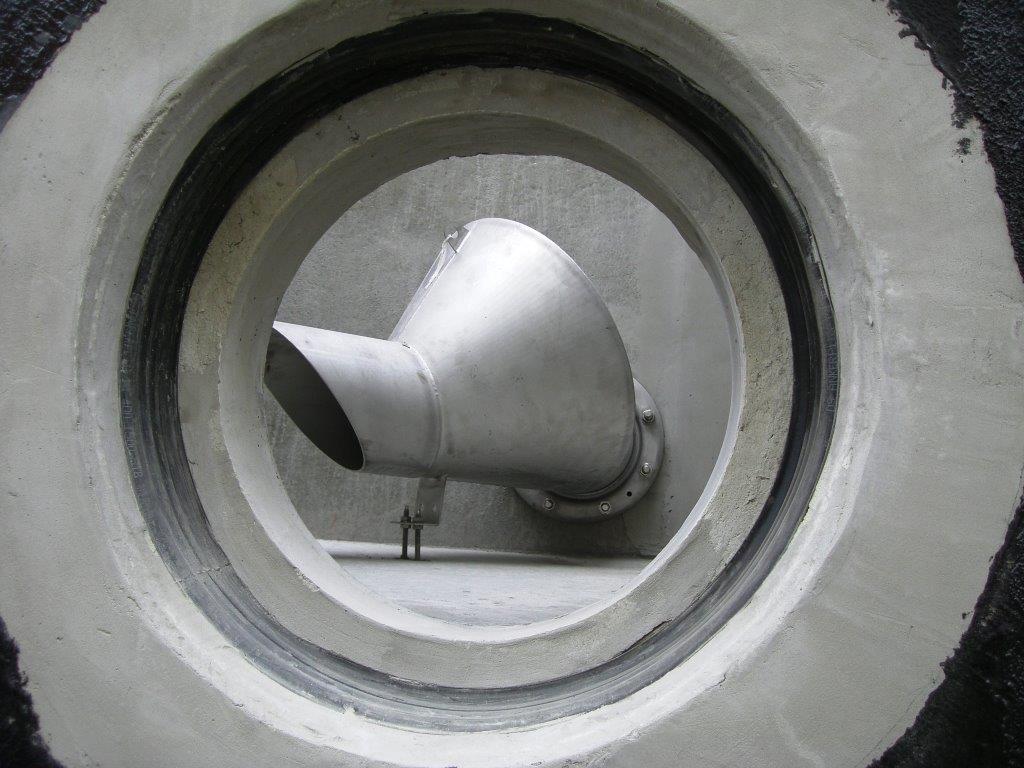

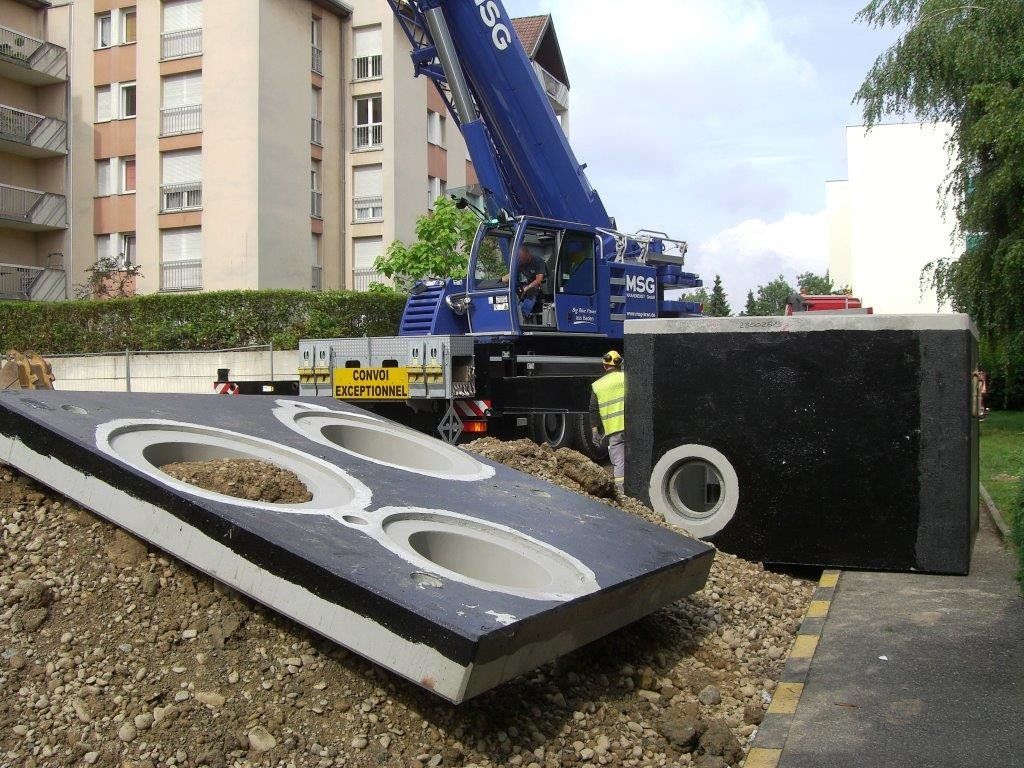

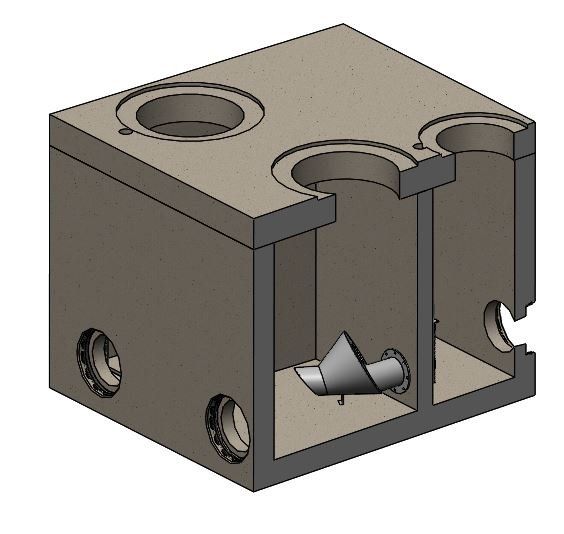

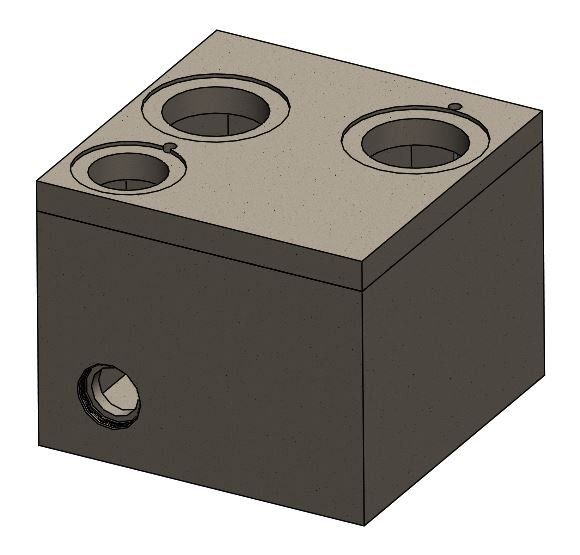

Ouvrage de régulation

implantation sèche

- Dimensions intérieure : 2.35 x 2.35 x 1.75m

- Poids total : 18.60 tonnes

- Poids de l'élément le plus lourd : 14.80 tonnes

- Fabricant : Kleihues

- Réalisation : juin 2013

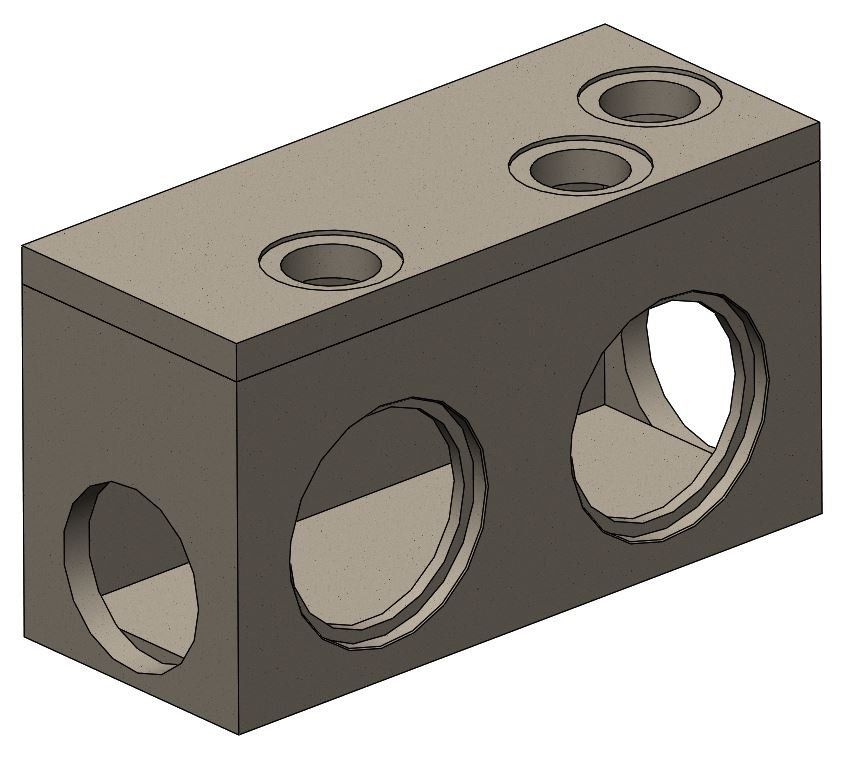

Ouvrage de répartition

pour bassin de rétention en 2 rangées de tuyaux Ø1400

- Dimensions intérieures : 4.25 x 1.50 x Ht 2.10m

- Poids total : 19.40 tonnes

- Poids de l'élément le plus lourd : 14.50 tonnes

- Fabricant : Kleihues

- Réalisation : mars 2013

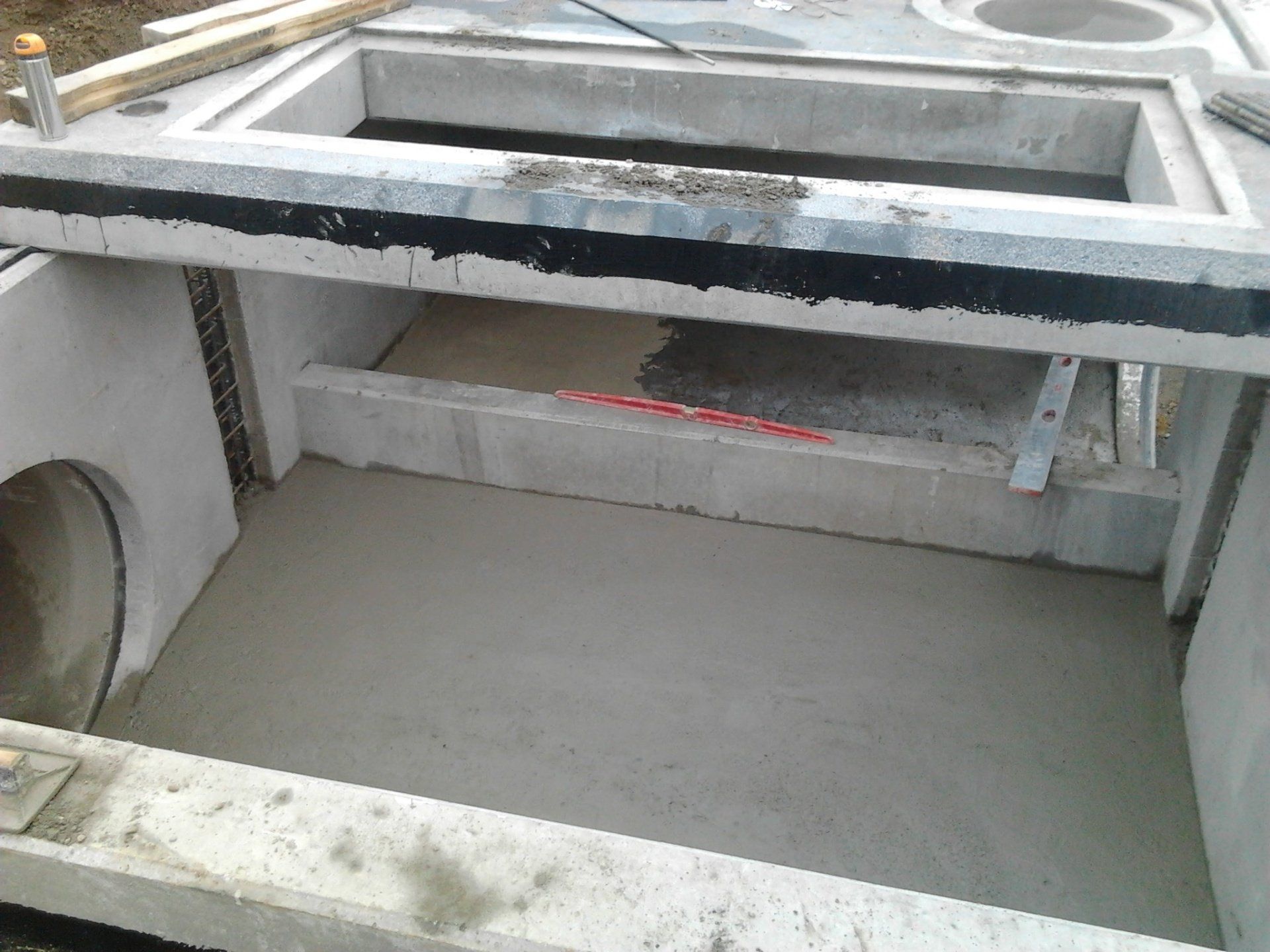

Déversoir d'orage

en 2 parties à claveter

- Dimensions intérieures : 4.15 x 3.00 x Ht 1.50m

- Poids total : 26 tonnes

- Poids de l'élément le plus lourd : 9.26 tonnes

- Fabricant : Kleihues

- Réalisation : novembre 2012

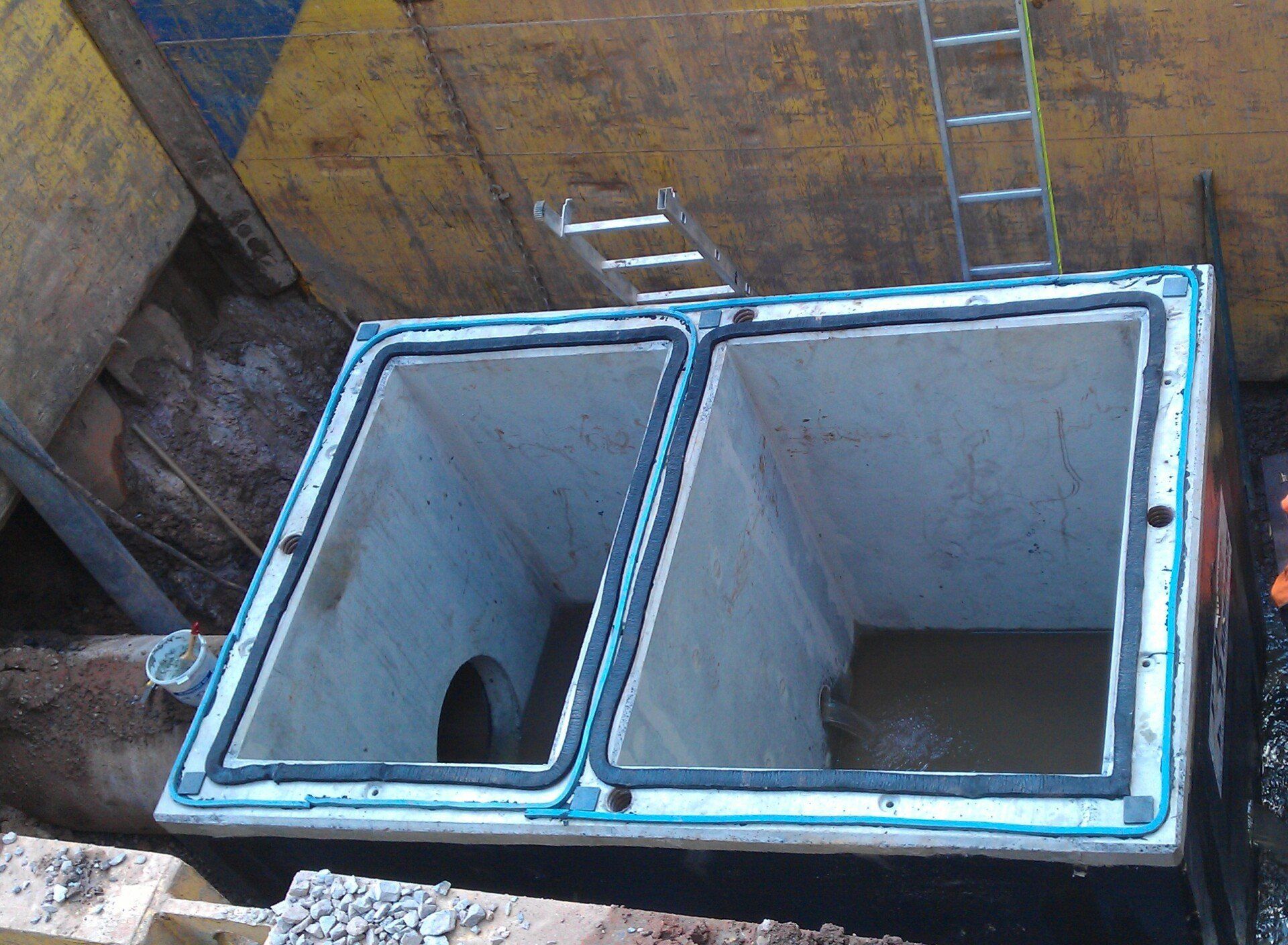

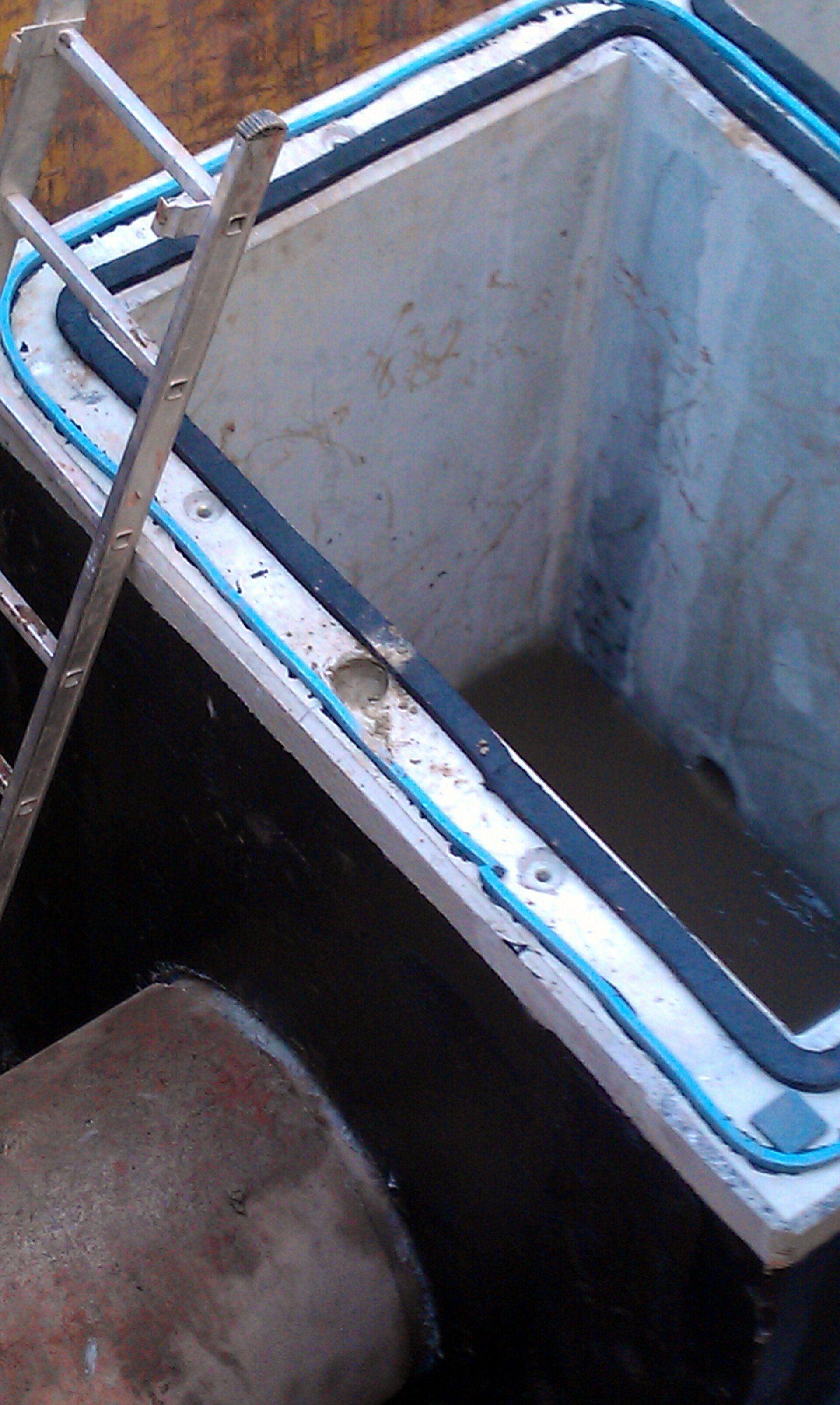

Ouvrage de régulation

implantation sèche

grande profondeur

- Dimensions intérieures : 2.50 x 1.50 x Ht 4.00m

- Poids total : 25.80 tonnes

- Poids de l'élément le plus lourd : 11.60 tonnes

- Fabricant : Kleihues

- Réalisation : septembre 2012

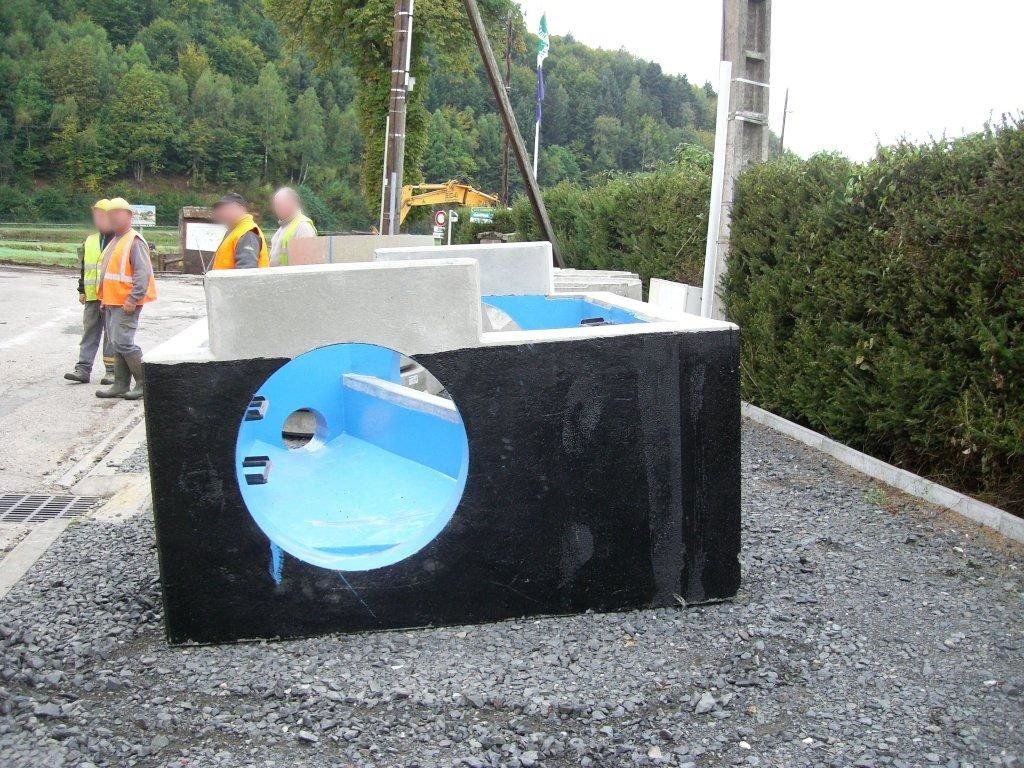

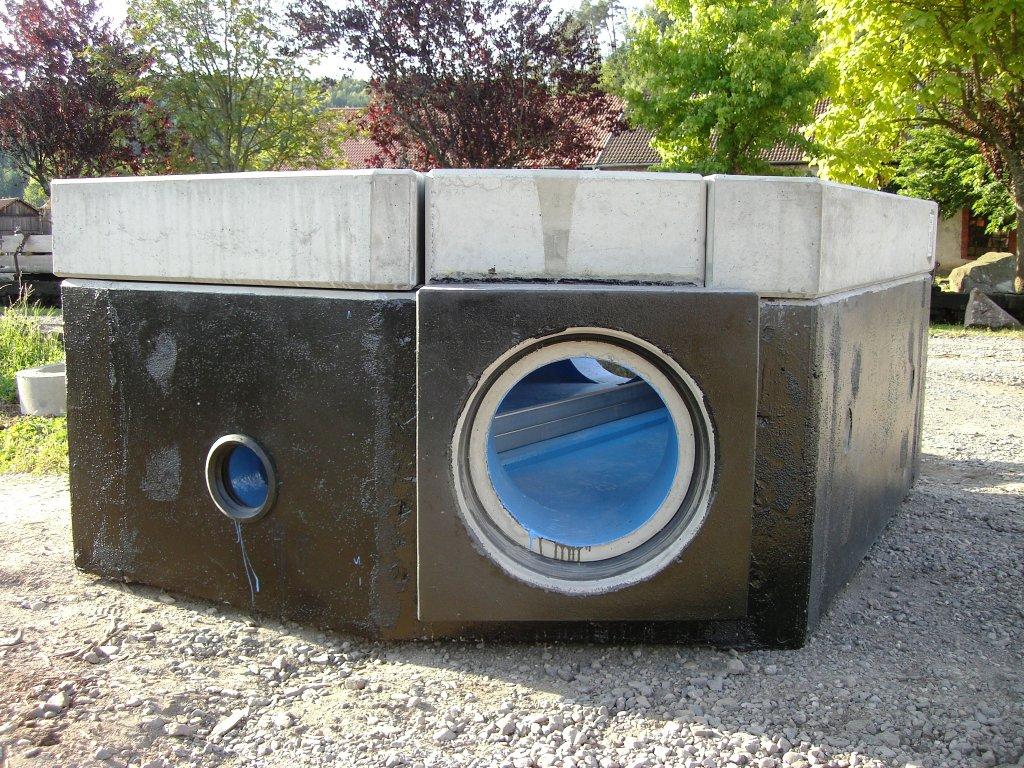

Déversoirs d'orage

avec cunettes et revêtement époxy et batardeau sur mesure



- Fabricant : Kleihues

- Réalisation : septembre 2012

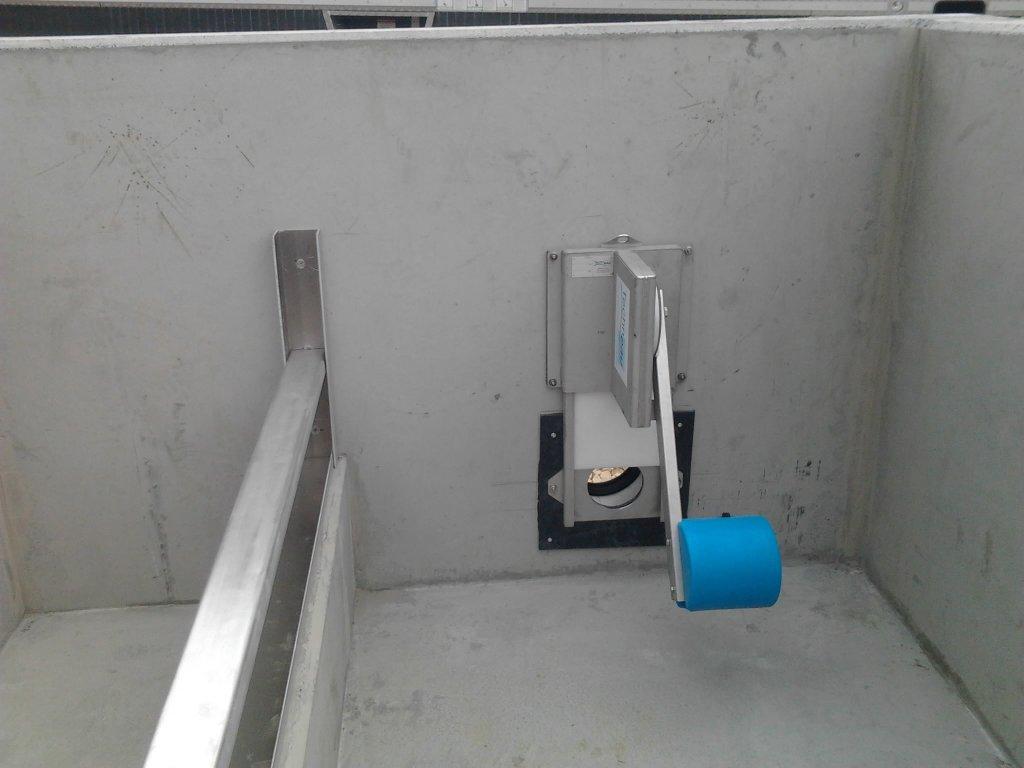

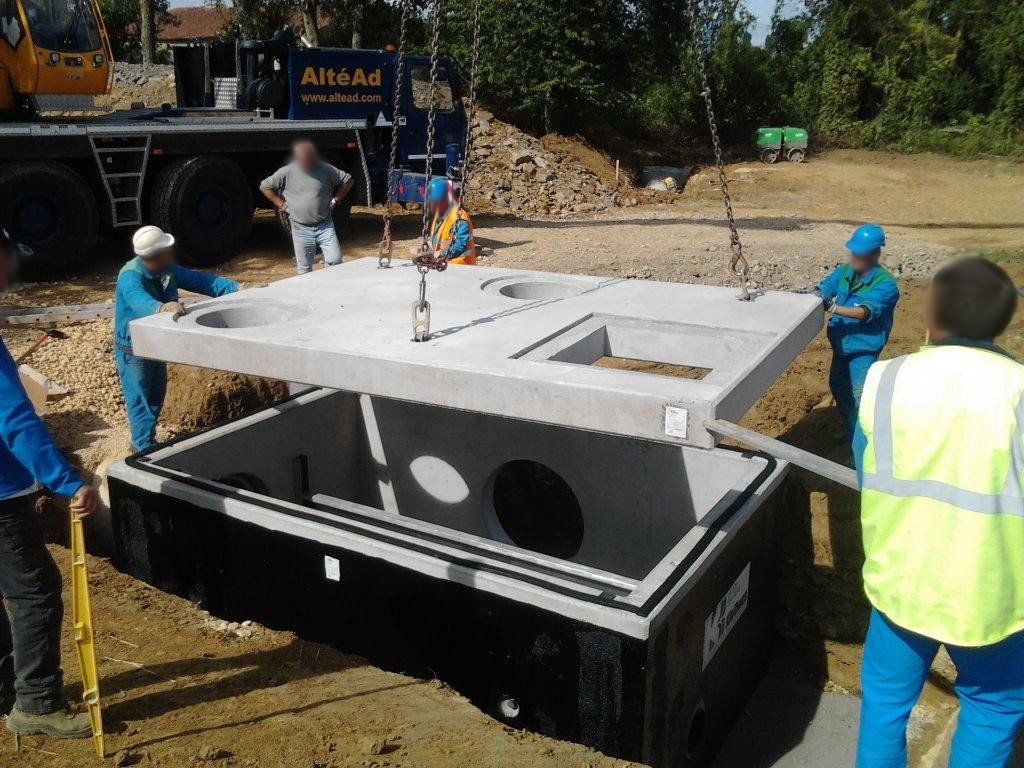

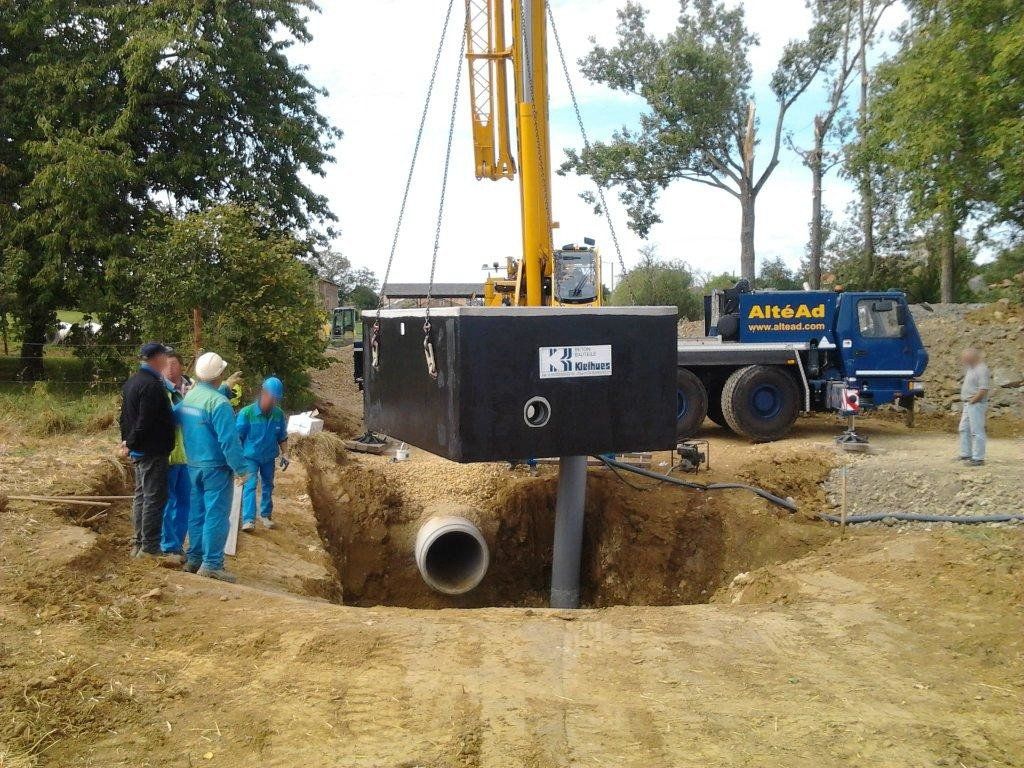

Déversoir d'orage

avec batardeau et régulateur à bras frontal

- Dimensions intérieures : 3.50 x 2.25 x Ht 1.45m

- Poids total : 19.40 tonnes

- Poids de l'élément le plus lourd : 13.90 tonnes

- Fabricant : Kleihues

- Réalisation : septembre 2012

Déversoir d'orage en 2 parties

(Elément de fond + Rehausse)

- Dimensions intérieures : 2.20 x 2.00 x Ht 3.10m

- Poids total : 22.65 tonnes

- Poids de l'élément le plus lourd : 11.25 tonnes

- Fabricant : Kleihues

- Réalisation : août 2012

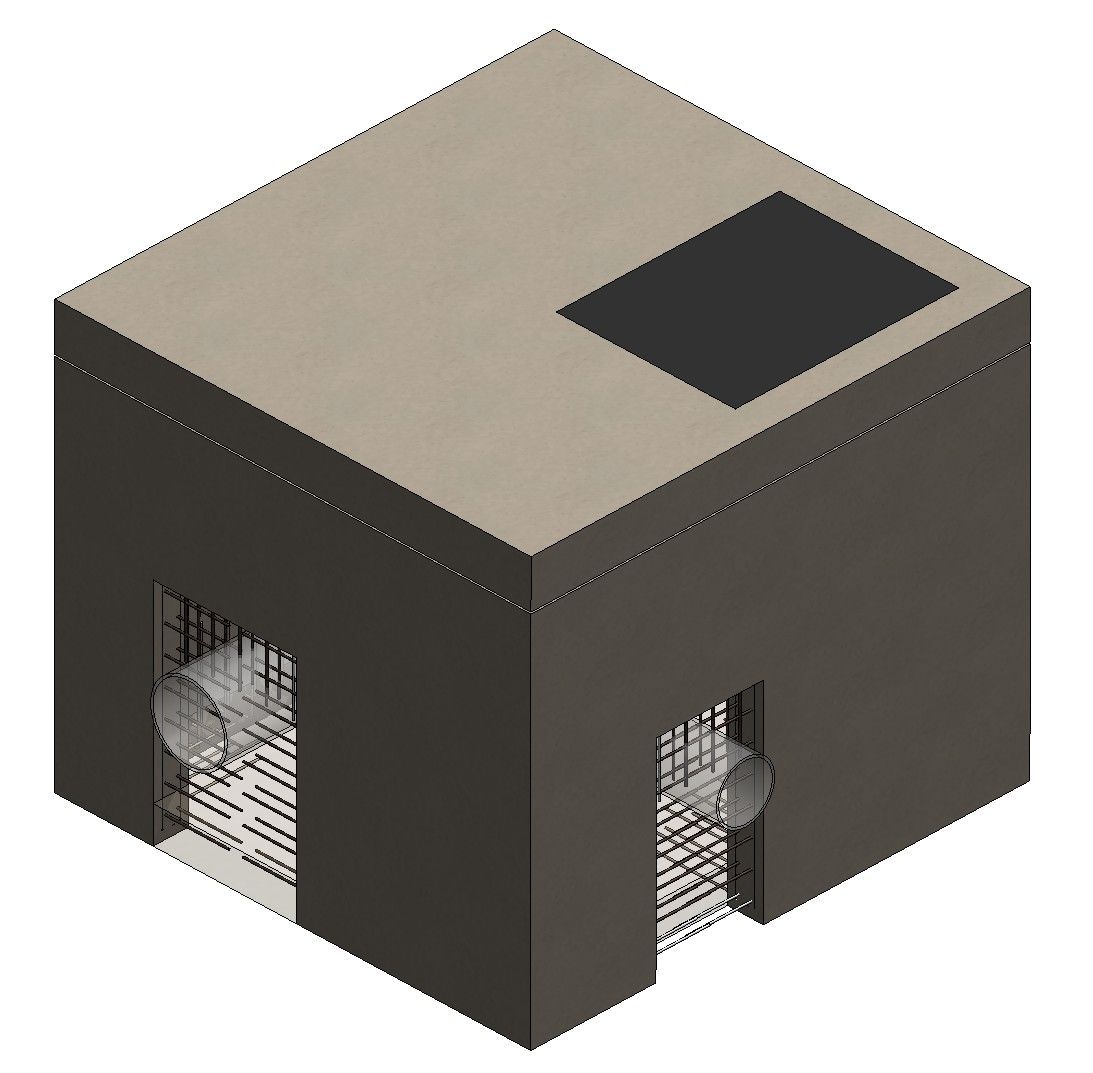

Ouvrage de chevauchement

- Dimensions intérieures : 2.00 x 1.50 x Ht 1.90m

- Poids total : 9.00 tonnes

- Poids de l'élément le plus lourd : 6.76 tonnes

- Fabricant : Kleihues

- Réalisation : août 2012

Séparateur pour puit de pétrole

- Dimensions intérieures : 3.00 x 1.50 x Ht 1.40m

- Poids total : 10.70 tonnes

- Poids de l'élément le plus lourd : 7.40 tonnes

- Fabricant : Kleihues

- Réalisation : juin 2012

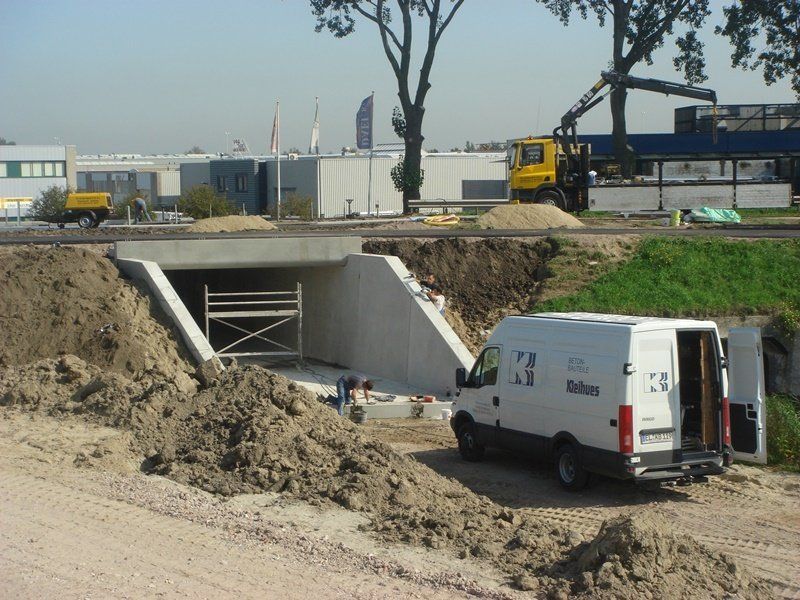

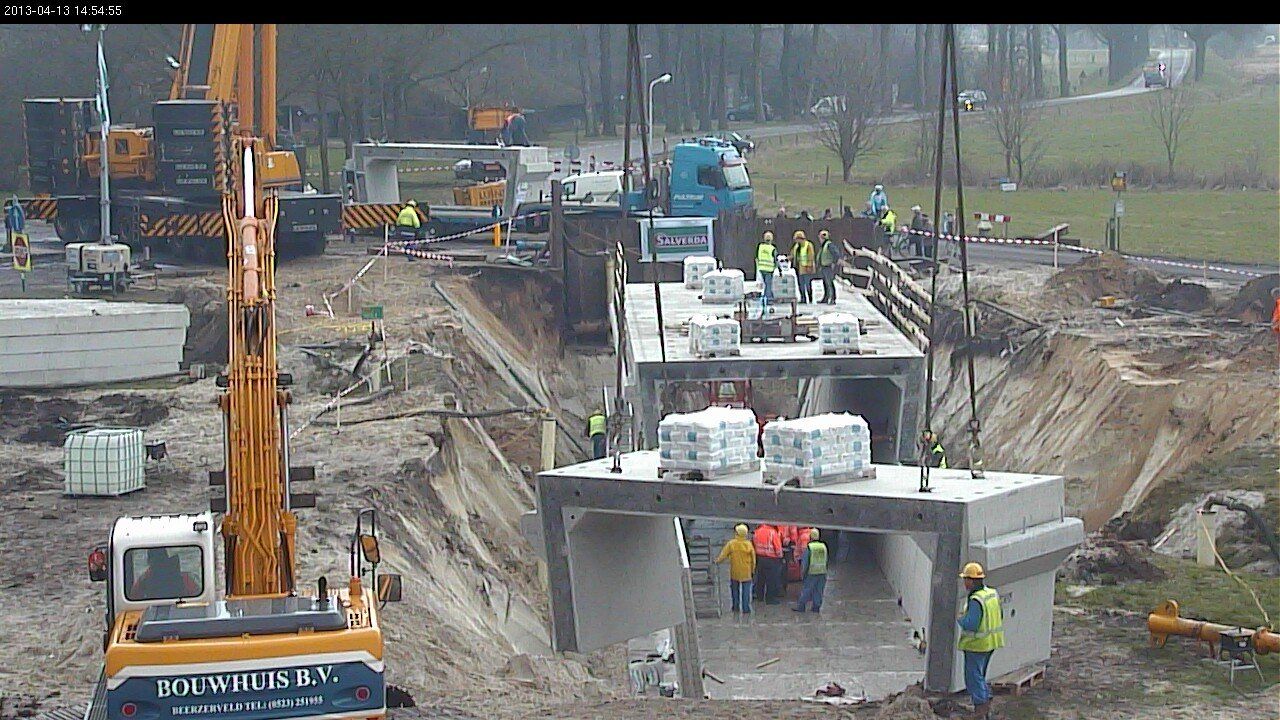

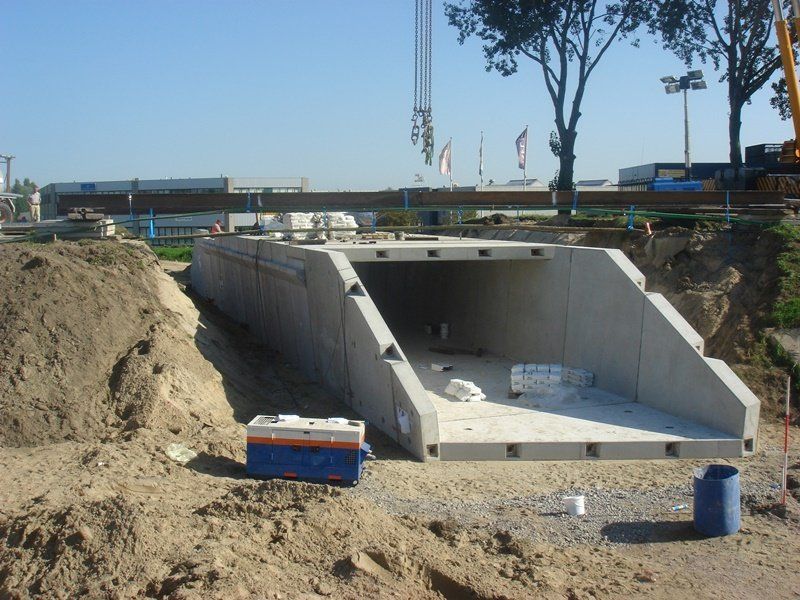

Pont cadre en éléments U

assemblés par précontrainte

Fabricant : Kleihues

Pont cadre

assemblage par précontrainte

Fabricant : Kleihues

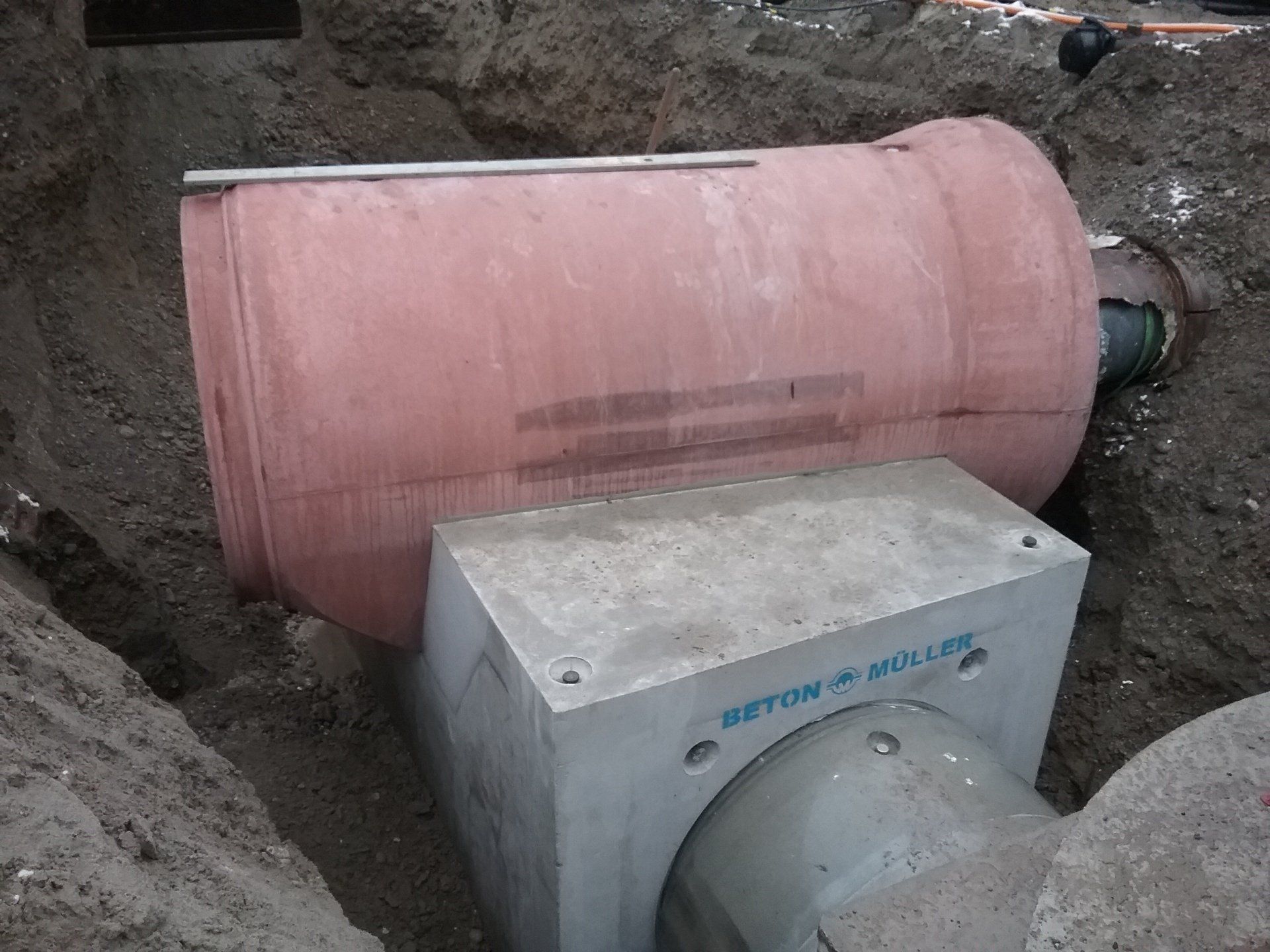

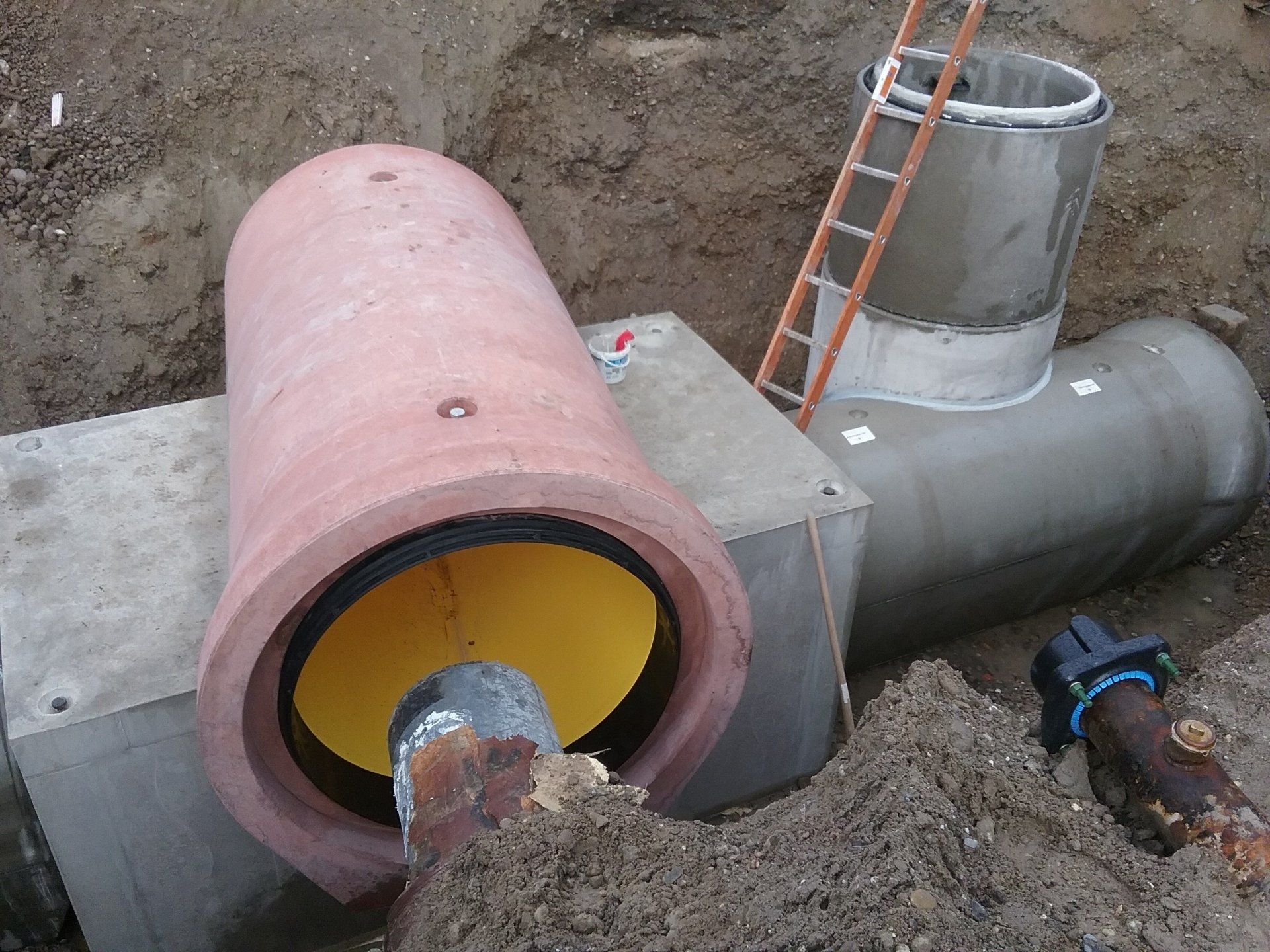

Ouvrage de croisement

de conduite

Fabricant : Beton Müller

Local technique

Fabricant : Beton Müller

Ouvrages de raccordement

Fabricant : Kleihues

Regard de visite

Fabricant : Beton Müller

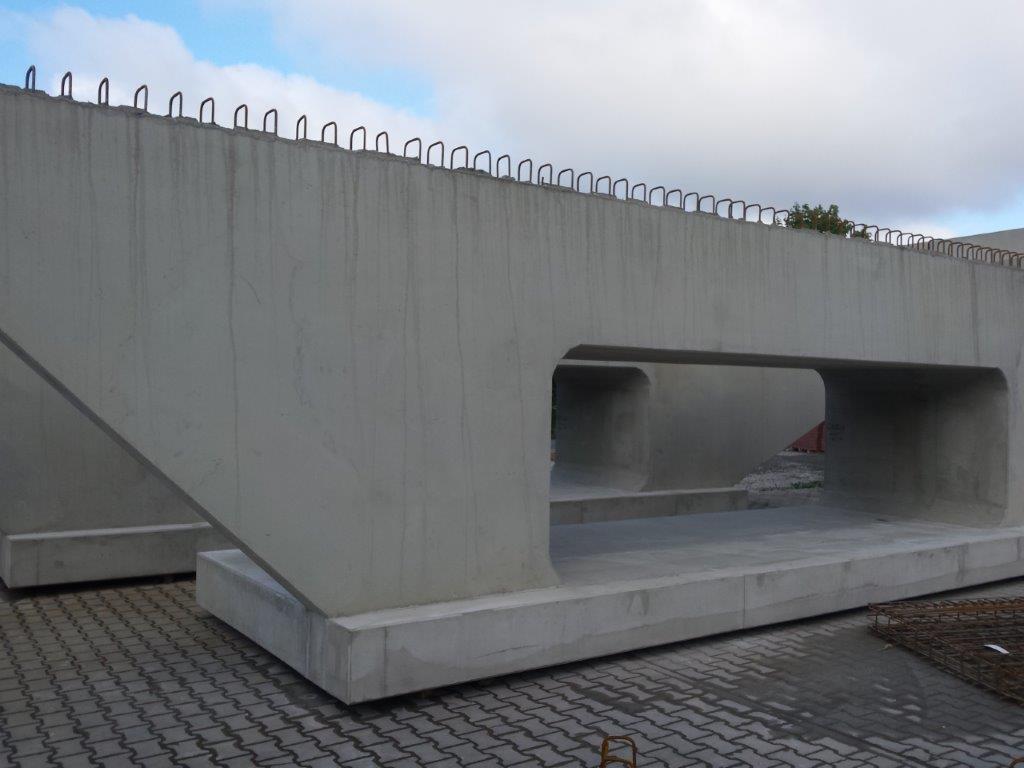

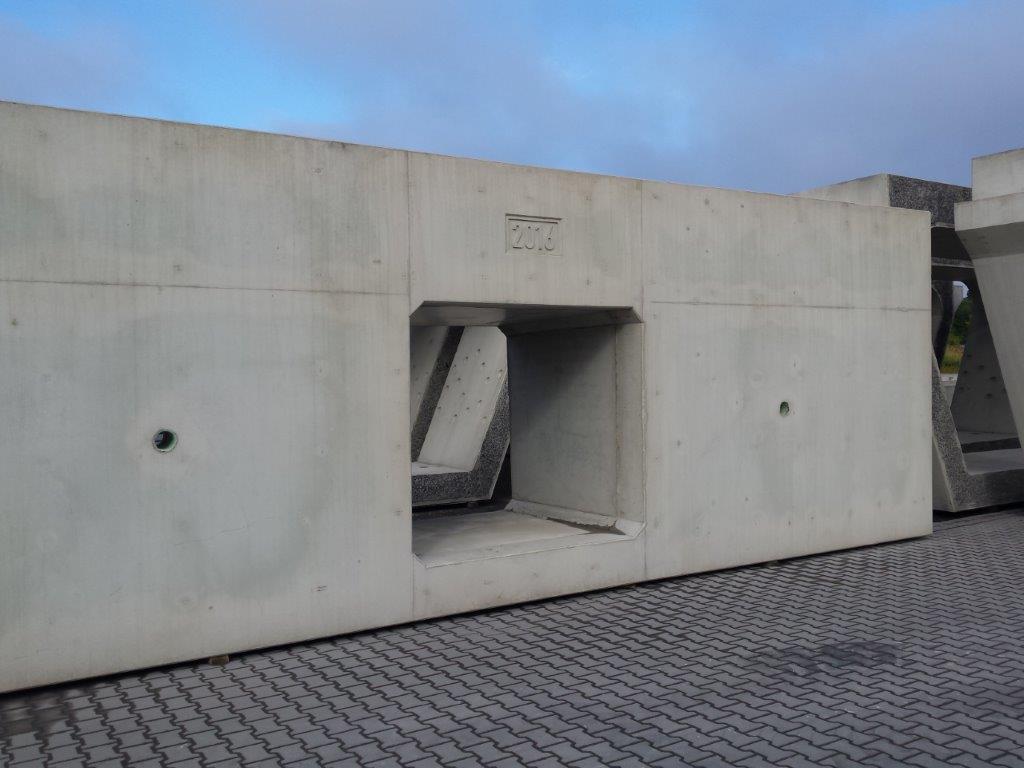

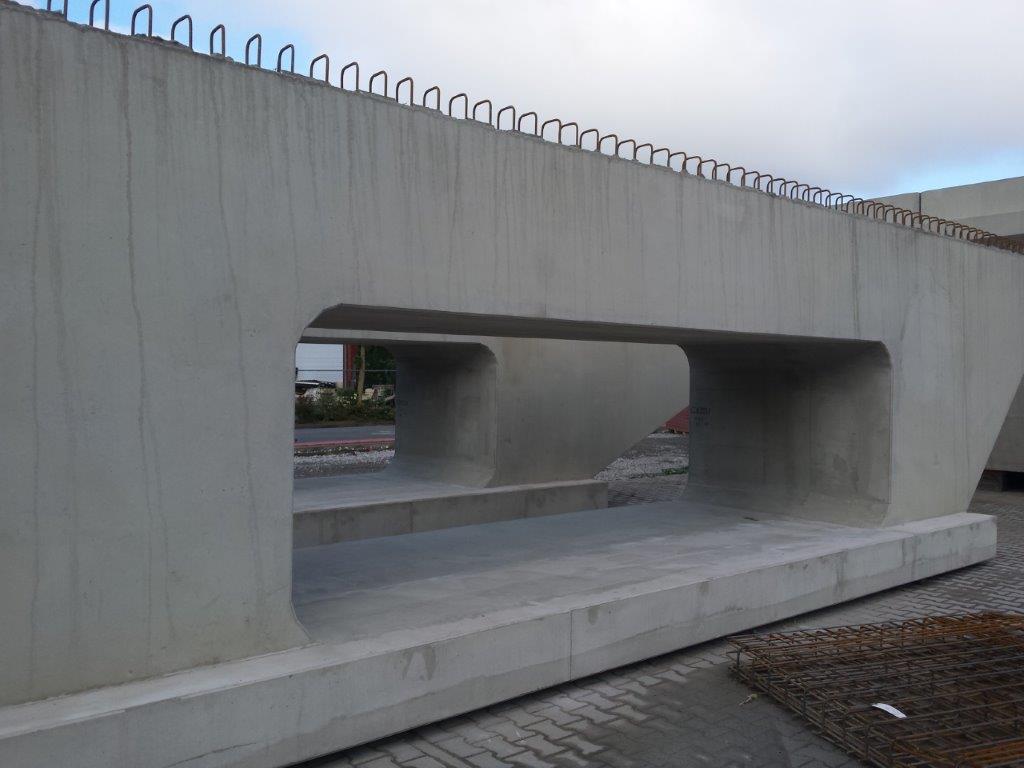

Têtes d'ouvrage

Fabricant : Kleihues

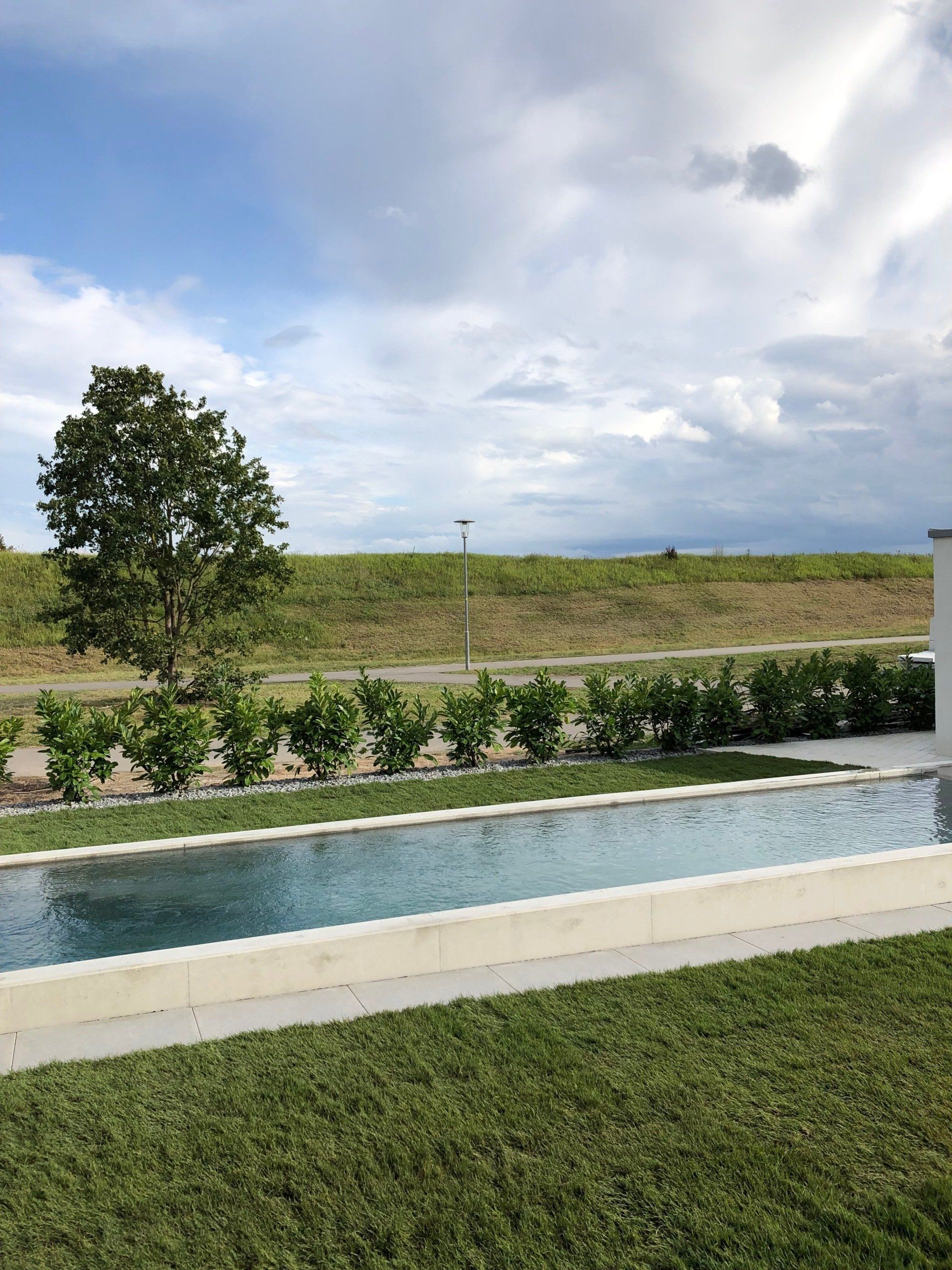

Piscine monobloc

en béton armé

Fabricant : Beton Müller

Ouvrage de raccordement avec chute accompagnée

- Dimensions intérieures : 1.20 x 1.55 x Ht 2.85m

- Poids total : 12.65 tonnes

- Poids de l'élément le plus lourd : 11.50 tonnes

- Fabricant : Kleihues

- Réalisation : 2013
